双工位回转式钻削加工工装夹具结构

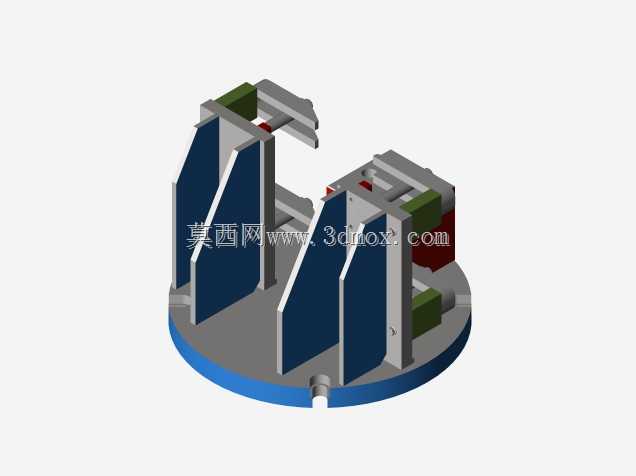

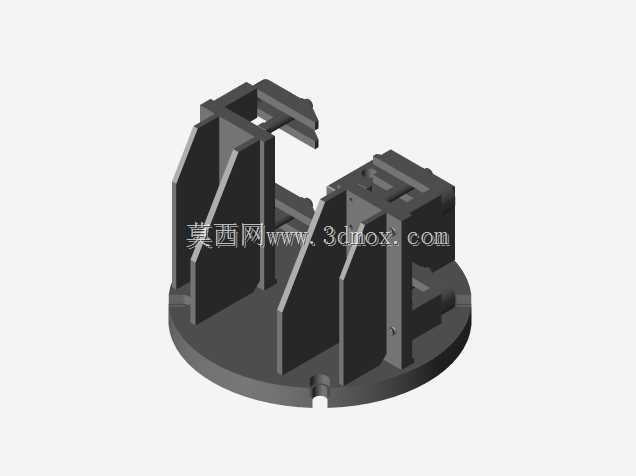

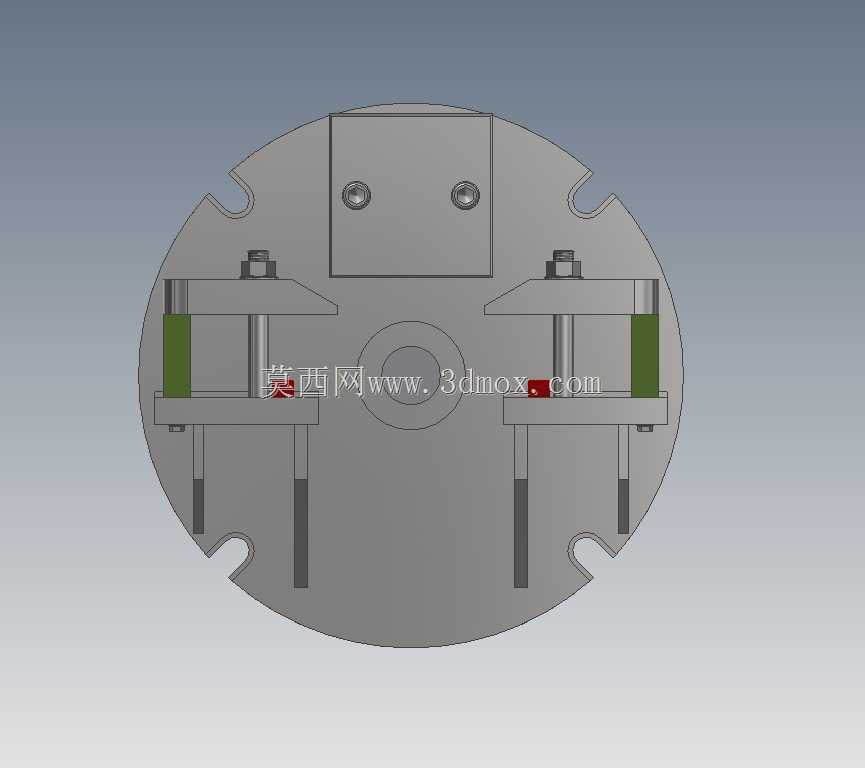

　　这套钻削工装主要面向中小批量异形结构件的孔系加工场景，在普通立式钻床、摇臂钻床的单工序加工环节中应用较多，尤其适配需要一次装夹完成多组同规格孔位加工的零件，能有效减少重复装夹带来的定位误差，降低操作人员反复找正工件的辅助工时。从结构布局来看，整套工装采用圆形回转基座作为承载主体，基座边缘设置有周向定位卡槽，配合基座下方的分度锁紧结构，可实现两个加工工位的180度快速切换，操作人员在一个工位完成钻削作业的同时，可在另一侧工位完成工件的装卸与预定位，大幅压缩工序间的等待时间。

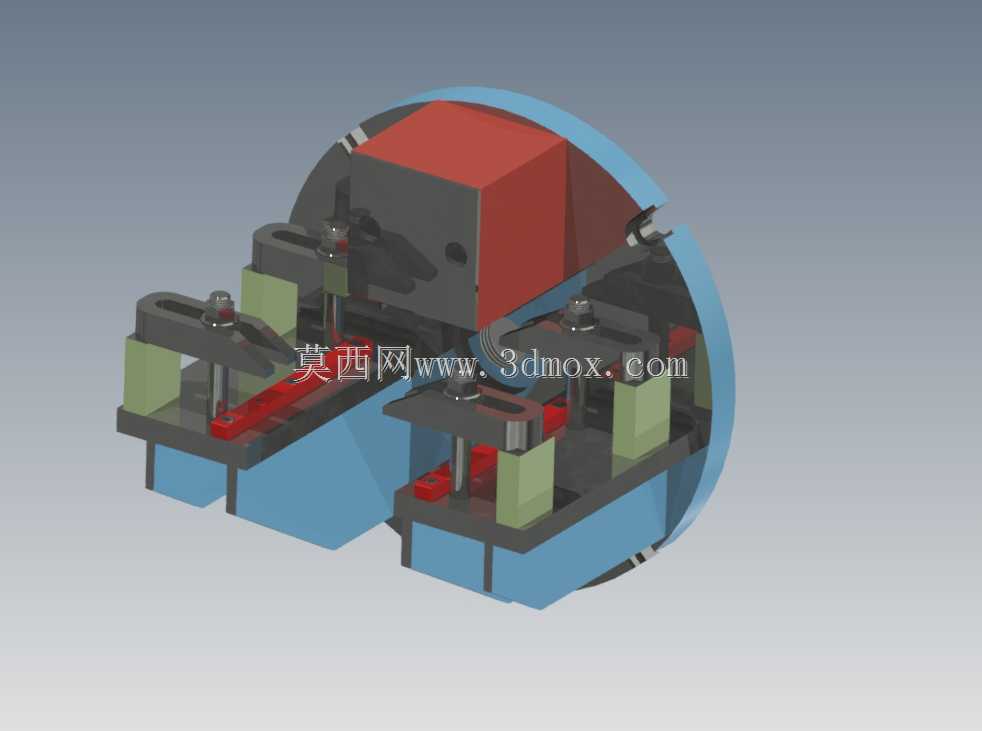

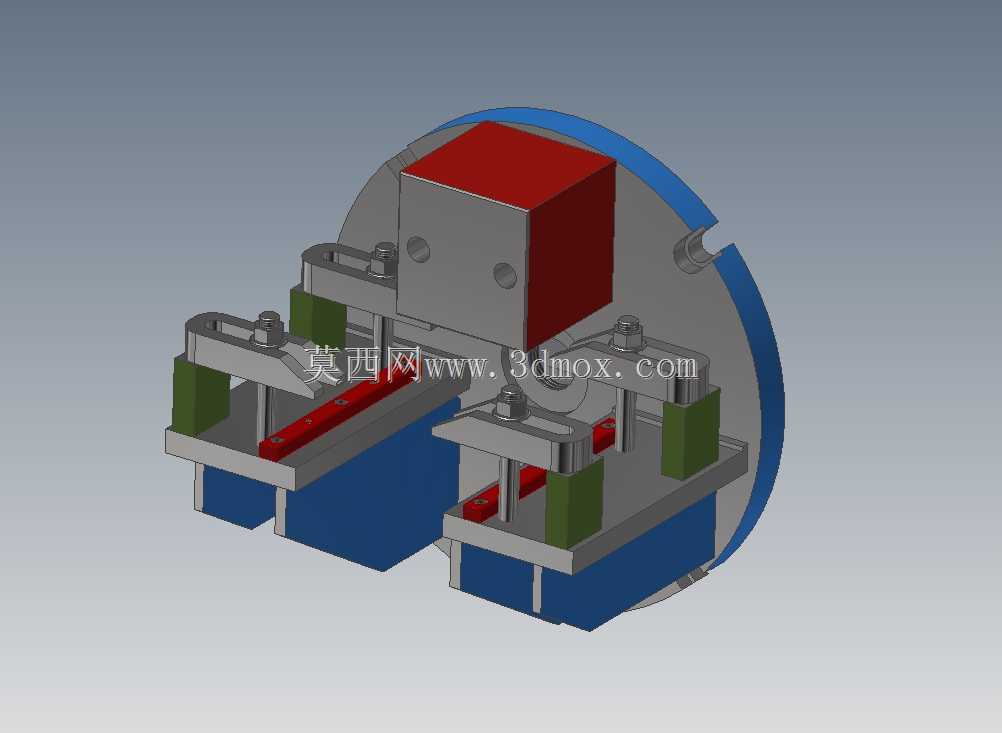

　　工装的每个加工工位都设置了独立的定位支撑与夹紧模块，浅绿色的块状支撑件根据待加工工件的底部轮廓做了仿形适配，支撑面的高度差经过精确配磨，保证工件放置后基准面与钻套轴线的垂直度控制在0.02mm以内，避免钻孔出现偏斜。红色的定位块对应工件上的工艺孔或外形定位基准，采用间隙配合的插入式定位设计，工件放置后可快速完成X、Y两个方向的自由度限制，不需要额外打表找正。夹紧单元采用螺旋压紧结构，压头位置可根据工件的实际压紧面做横向调整，压头端部镶嵌有聚氨酯软垫，避免刚性压紧对工件已加工表面造成压痕，同时螺旋夹紧的自锁特性可保证钻削过程中工件不会因切削振动出现位移。

　　基座上方的圆形防护挡板采用薄钢板折弯成型，主要作用是阻挡钻削过程中飞溅的切屑与切削液，避免切屑飞溅到另一侧正在装卸工件的操作区域，提升作业安全性。整套工装的安装边界以回转基座的外圆为最大轮廓，安装时可直接通过基座底部的T型槽螺栓固定在钻床工作台上，不需要额外制作过渡连接盘，基座的中心高度经过匹配常用钻床的主轴行程设计，保证钻床主轴在全行程范围内可覆盖所有待加工孔位的加工深度，不会出现主轴行程不足的问题。

　　设计过程中重点考虑了工装的通用性与换型便捷性，每个工位的定位支撑块、定位块、压头都采用螺栓连接的快换结构，当需要加工不同规格的同类型工件时，只需要更换对应位置的定位与夹紧元件，不需要拆卸整套工装基座，换型时间可控制在15分钟以内。钻套模块采用可换式钻套设计，钻套与钻模板的配合采用H7/h6的间隙配合，当钻套因长期磨损出现内径超差时，可直接拔出更换新钻套，不需要对钻模板进行二次加工，有效降低工装的后期维护成本。

　　在实际加工应用中，这套工装可将单工件的装夹找正时间从原来的8分钟压缩到1分钟以内，孔位的位置度公差可稳定控制在0.05mm以内，相比传统的单件划线钻孔工艺，加工效率提升4倍以上，同时也降低了对操作人员技能水平的要求，新员工经过简单培训即可完成装夹操作，不会因人员技能差异导致孔位加工质量波动。工装的整体结构没有采用复杂的气动或液压元件，全部采用纯机械结构，可靠性高，在车间多粉尘、多切削液的恶劣加工环境下也能长期稳定运行，不会出现气动元件漏气、液压元件漏油等故障问题，日常维护只需要定期对回转转轴、夹紧螺旋副加注润滑油即可，维护成本极低。
