推拉式快速夹钳工装夹具结构设计

　　在非标工装设计、小型零部件装配、电子元件焊接定位、木质工件胶合压紧、钣金件钻孔攻丝定位这类需要频繁拆装工件的作业场景里，手动快速夹紧机构的选型直接影响单件作业的辅助时长，这款推拉式快速夹钳就是针对小行程、大夹紧力需求的手动夹紧场景开发的结构件。从实际使用逻辑来看，这类夹钳的核心作用是在工件完成定位后，通过手柄的扳动实现压头的直线往复运动，在锁紧位置依靠连杆机构的死点特性提供持续的压紧力，避免加工或装配过程中工件出现位移，相比传统的螺栓压紧、台虎钳夹持，它的操作行程更短，单次夹紧与松开的动作仅需扳动一次手柄，不需要反复旋转调节部件，适配高频次的工件装夹作业。

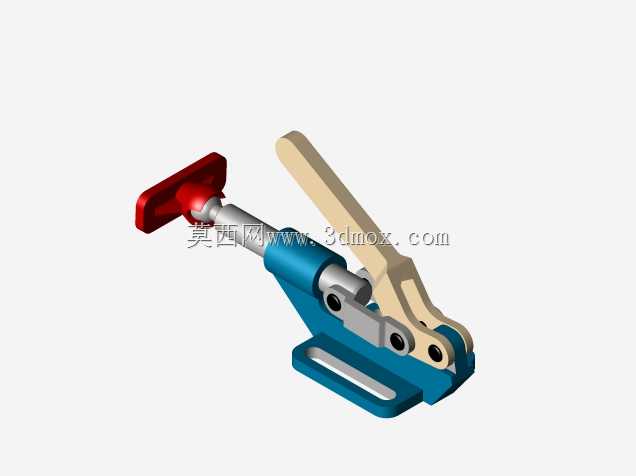

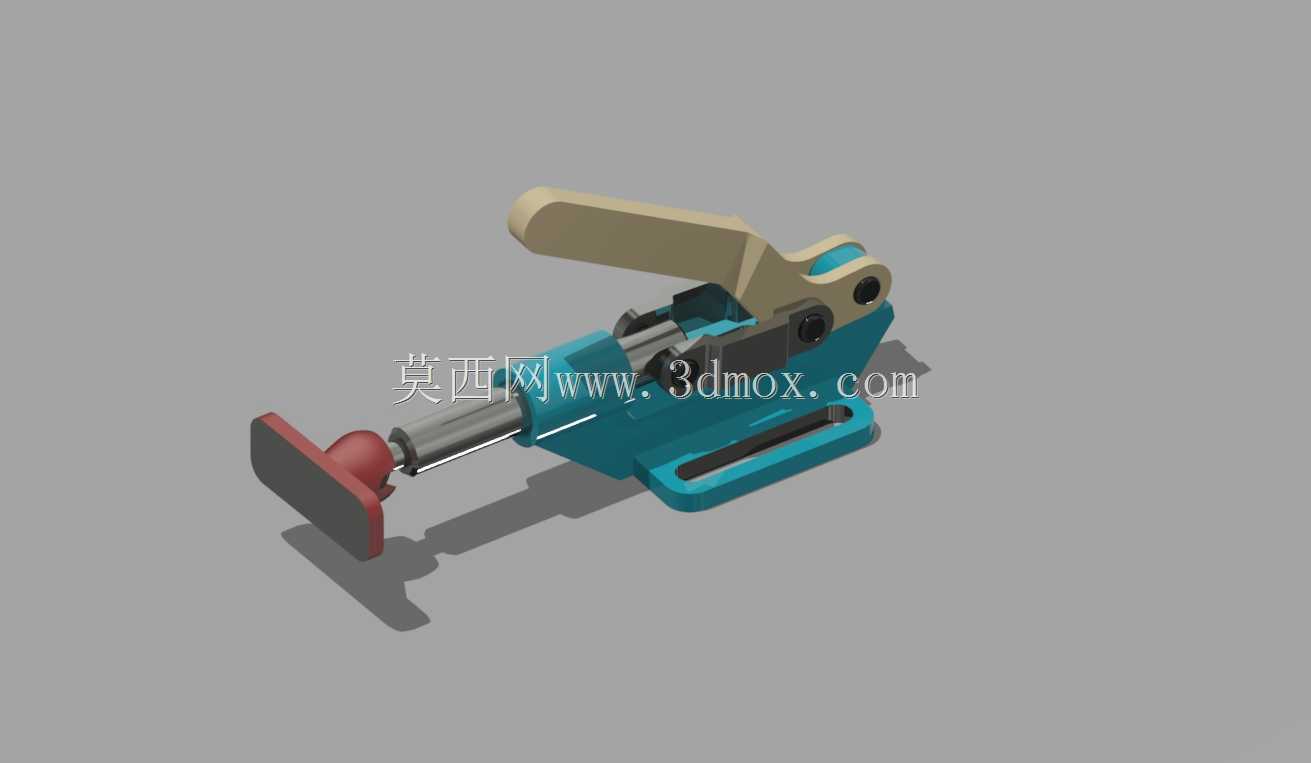

　　从结构设计思路上拆解，这款夹钳采用了卧式安装的底座结构，底座上预留了长条形安装槽，安装时可以根据工位的实际布局调整夹钳的固定位置，不需要严格按照预设孔位加工安装孔，降低了工装台板的加工精度要求。传动部分采用了多组连杆铰接的结构，手柄扳动到锁紧位置时，连杆传动链处于机械死点位置，此时即使压头受到工件的反向推力，机构也不会自行松脱，不需要额外增加锁止结构；手柄部分做了贴合手部握持的弧形造型，边缘做了圆角过渡，长时间操作也不会出现硌手的问题，表面做了防滑处理，手上沾有少量切削液或油污时也能稳定施力。压头部分采用了橡胶包覆的端面设计，接触工件时不会刮伤工件表面，同时橡胶的微变形特性可以补偿工件表面的微小平面度误差，保证夹紧时的接触面积均匀，避免局部压力过大造成工件变形，压头与推杆之间采用螺纹连接结构，可以根据工件的实际厚度旋转调节压头的伸出长度，适配不同厚度尺寸的工件装夹需求。

　　从安装边界与尺寸适配的角度来说，这款夹钳的整体底座宽度较窄，占用工装台的安装面积小，多个夹钳可以并排密集布置，适配小型多工位工装的布局需求；推杆的行程属于中小行程范畴，适合工件定位后需要小范围压紧的场景，比如PCB板焊接时的定位、小型塑胶件的胶合压合、薄钣金件的铆接定位这类不需要大行程避让的作业。夹钳的整体高度较低，安装在工装台上不会突出过高的结构，避免作业过程中操作人员磕碰受伤，同时也不会干涉加工刀具的走刀路径，在小型钻床的工装配套、手工装配流水线的工位夹具配套中都能适配。

　　在实际选型应用时，需要注意这类夹钳的夹紧力属于中等量级，适合夹持非金属件、薄金属件、小型机加工件，不适合用于大吨位的重型工件夹紧；安装时要保证底座的安装面与工件的定位面平行，避免推杆伸出时出现偏载，长期偏载会造成连杆铰接处的异常磨损，缩短夹钳的使用寿命。铰接位置的销轴采用了间隙配合的设计，日常使用时可以定期加注少量润滑脂，降低铰接处的摩擦阻力，保证手柄扳动时的顺畅度，避免长期使用后出现卡滞问题。夹钳的主体结构采用了金属材质，表面做了防锈处理，在车间的常规作业环境下不会轻易出现锈蚀问题，压头的橡胶件属于易损件，长期使用出现磨损老化后可以单独更换，不需要整体更换夹钳，降低了工装的维护成本。

　　从结构建模的角度来看，这款夹钳的所有铰接位置都做了合理的配合间隙设计，建模时还原了连杆机构的运动逻辑，可以直接用于运动仿真验证，检查手柄扳动过程中是否存在结构干涉，也可以直接导入到工装装配体中，验证夹钳与周边工装结构、工件的位置匹配度，提前排查安装时的空间干涉问题，减少工装加工后的现场整改工作量。
