带挂钩圆柱螺旋拉伸弹簧结构设计

　　在各类机械传动、张紧复位、载荷缓冲的结构场景中，拉伸弹簧是应用频次极高的弹性储能元件，这款带闭式挂钩的圆柱螺旋拉簧，是针对常规安装空间下的张紧、复位需求设计的通用型弹性部件。从实际应用场景来看，这类拉簧常出现在自动化输送线的张紧轮组、小型设备的舱门复位结构、健身器材的阻力提供单元、农机的离合张紧机构、甚至民用五金的门窗回弹结构中，核心作用是在两端受轴向拉力时，通过簧丝的扭转变形储存弹性势能，在外力撤除后带动连接部件回到初始位置，或是在工作行程中持续提供稳定的张紧拉力，避免机构出现松脱、错位、行程失准的问题。

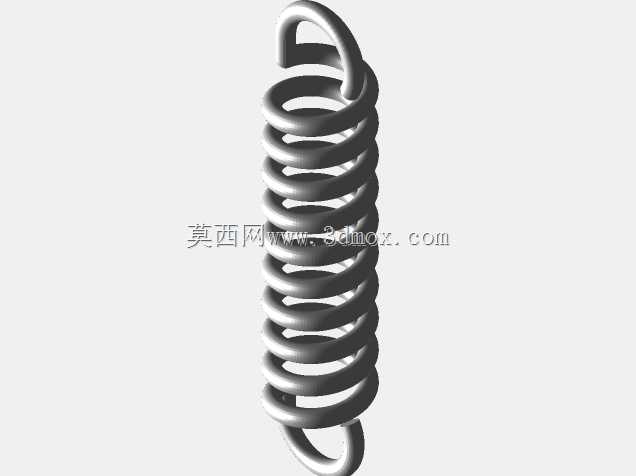

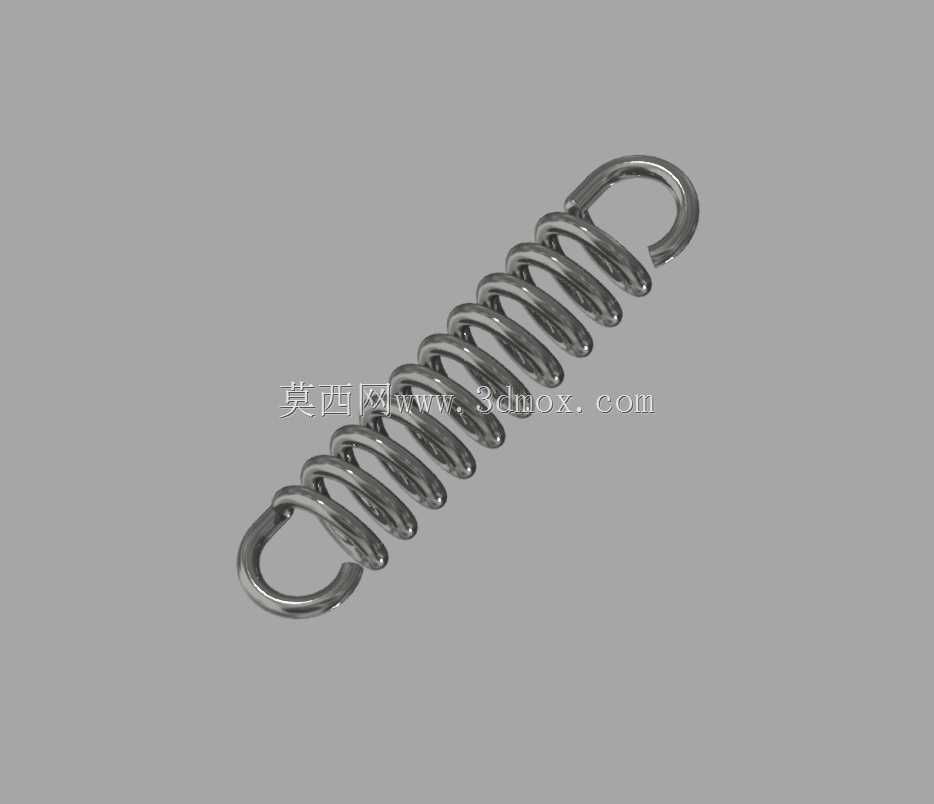

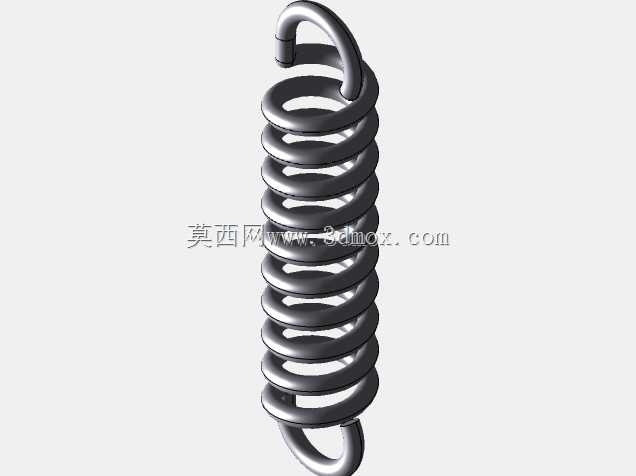

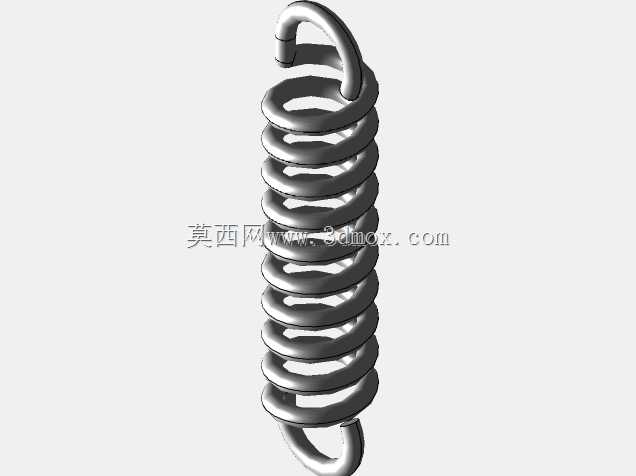

　　设计这类拉簧时，首先要匹配安装场景的拉力需求与空间边界：簧体部分采用等节距圆柱螺旋结构，无载荷状态下簧圈之间为紧密贴合状态，区别于压缩弹簧的预留间隙设计，这种密圈结构能在有限的轴向长度内最大化有效变形行程，同时保证受拉时簧圈受力均匀，避免局部应力集中导致的早期疲劳断裂。两端的挂钩采用与簧丝同直径的圆钢弯折成型，为闭式圆钩结构，挂钩的弯曲半径做了加大处理，避免弯折处出现过大的应力集中——很多现场失效的拉簧，问题都出在挂钩弯折处的曲率过小，反复受拉后在弯折点产生裂纹最终断裂，因此设计时特意将挂钩内弯半径控制在簧丝直径的1.5倍以上，同时挂钩的开口方向与簧体轴线保持同轴，保证安装后拉力始终沿簧体轴向传递，不会产生额外的偏载力矩，避免簧圈出现偏磨、侧弯的问题。

　　从安装边界来看，这款拉簧的有效簧体长度、挂钩外伸长度、簧体外径都做了通用化适配：簧体外径控制在常规安装孔位、挂耳的适配范围内，不需要额外定制连接座即可直接挂装在现有设备的挂点上；两端挂钩的内孔尺寸适配市面上常用的圆柱挂销、螺栓挂点，安装时不需要额外加工连接配件，直接挂接即可完成装配，大幅降低现场安装的调整工作量。在功能特性上，这款拉簧的刚度经过匹配设计，在额定拉伸行程内，拉力变化率控制在合理区间，不会出现行程初期拉力过小、行程末端拉力陡增的问题，能在整个工作行程内提供相对平稳的拉力输出，适合需要持续稳定张紧力的机构场景，比如输送线的皮带张紧结构，使用这款拉簧时，皮带在运行中出现的小幅跳动、长度延展都能被拉簧的变形量补偿，始终保持合适的张紧度，避免皮带打滑、跳齿的问题。

　　设计过程中还考虑了长期使用的疲劳寿命问题：簧丝的旋向采用常规右旋设计，适配绝大多数安装场景的受力方向，簧圈的螺距误差、直径误差都控制在通用机械零部件的公差范围内，保证批量生产时的性能一致性；挂钩与簧体的过渡段做了平滑处理，没有明显的加工折痕，避免应力集中点的产生。在实际选型使用时，需要注意安装时的初始预拉长度，要保证拉簧在安装完成后就有一定的初始预拉力，避免机构在空载状态下出现松晃，同时最大拉伸长度不能超过簧体的许用变形量，否则会出现簧丝塑性变形，导致拉力衰减、无法复位的问题。不同于定制化的异形拉簧，这款通用型圆柱螺旋拉簧的结构参数适配绝大多数常规张紧、复位场景，不需要单独开模定制，直接选用即可满足大部分中小型设备的弹性元件需求，在设备维护、样机试制阶段，这种标准化的拉簧能大幅缩短设计、采购周期，降低整机的零部件成本。
