传感器配套楔形开槽夹紧固定件

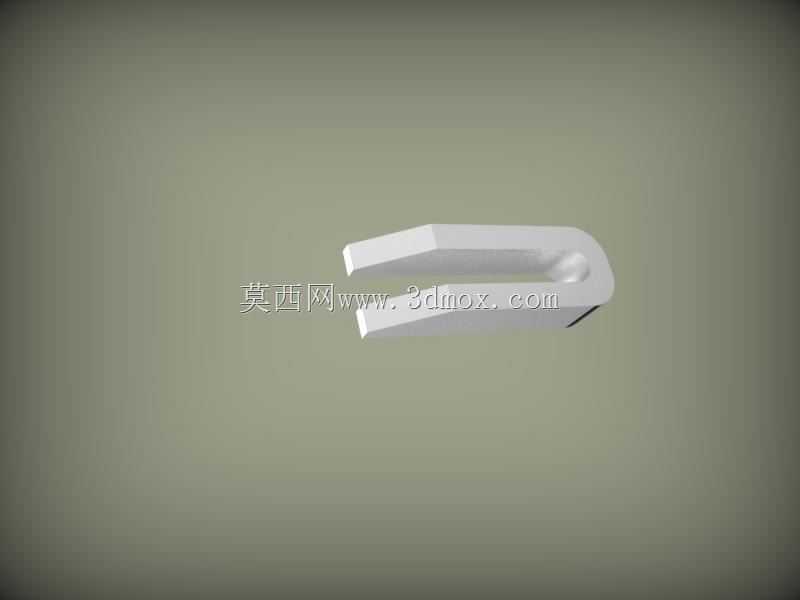

　　在工业传感检测工位的搭建过程中，这类楔形开槽夹紧件是十分常见的小型紧固构件，多数应用在光电、接近类传感器的安装辅助环节，用来填补安装支架与传感器本体之间的间隙，或是在可调式安装槽内实现快速锁止，避免设备运行过程中因振动、外力触碰导致传感器位置偏移，影响检测信号的稳定性。从结构设计来看，该构件整体采用楔式夹块的构型，主体一端为圆弧过渡的封闭端，另一端开有分叉式夹口，中间沿长度方向加工有长条形通槽，这种结构设计的核心考量是兼顾安装调节余量与夹紧可靠性：长槽允许固定螺栓在一定范围内调整位置，适配不同孔距的安装基面，分叉夹口在螺栓锁紧时会产生微量弹性形变，抱紧穿过的杆件或是贴紧安装面，相比整块式的压块，这种结构的夹紧接触应力分布更均匀，

　　不会因为局部应力集中压伤传感器外壳或是安装支架的表面镀层。实际选型使用时，需要重点关注该夹块的几个尺寸边界：首先是中间长槽的宽度，要匹配常用的安装螺栓外径，保证螺栓能顺利穿过同时不会有过大的旷量，避免锁紧时夹块偏斜；其次是楔形段的斜度，这个参数直接决定了夹块的补偿行程，斜度越大，能填补的间隙范围越宽，但对应的锁紧力会有所下降，斜度越小，锁紧后的自锁性能越好，适合振动幅度较大的冲压、锻造设备周边的传感器安装；还有夹块的整体厚度，要和配套的传感器安装支架的槽深匹配，保证夹块放入槽内后，上表面不会高出支架平面过多，避免和周边的运动部件产生干涉。从加工工艺角度看，这类夹块一般采用中碳钢经铣削成型后做发黑处理，或是直接用不锈钢型材加工，

　　兼顾结构强度与防锈性能，分叉夹口的根部做了小圆角过渡，避免应力集中导致夹块在反复锁紧松开的过程中出现断裂，圆弧封闭端的设计一方面是减少尖锐边角对安装人员的划伤风险，另一方面也能在夹块沿长槽滑动调节时，避免端部卡滞在安装槽的拐角位置。在自动化生产线的传感器布置场景里，这类夹紧件往往和带T型槽的铝型材安装支架配合使用，安装时先将螺栓穿过夹块的长槽，预拧在传感器的固定螺孔内，调整传感器到合适的检测位置后，拧紧螺栓，夹块的分叉端会在压力作用下微微张开，贴紧铝型材槽的内壁，同时楔形面会产生向下的分力，把传感器牢牢压在支架表面，整个安装过程不需要额外的垫片或是防松配件，单人就能快速完成位置调整与锁止，大幅缩短传感工位的调试周期。

　　很多刚接触设备调试的人员容易忽略这类小夹块的作用，直接用螺栓穿过平垫固定传感器，往往会出现设备运行一段时间后传感器位置偏移，导致检测误触发的问题，而这种带楔形结构的夹紧件，依靠结构本身的自锁特性，即使在有持续振动的工况下，也能长期保持夹紧力稳定，不需要定期复紧螺栓。设计这类构件的时候，还要注意夹块的开口宽度要适配常用的传感器安装杆直径，当用来固定杆式传感器时，分叉夹口可以直接卡在传感器的安装杆上，配合长槽的调节余量，能实现传感器前后、上下两个维度的位置调整，适配不同的检测距离要求。另外，夹块的表面粗糙度也有一定要求，和安装面接触的楔形面不能过于光滑，否则锁紧后容易出现滑移，也不能过于粗糙，否则会划伤安装支架的表面，一般加工到Ra3.2的粗糙度就能兼顾摩擦力与表面防护需求。在一些狭小的安装空间内，这类一体式的夹紧件相比组合式的固定支架占用空间更小，不需要预留过多的操作空间就能完成锁紧，适合在紧凑的设备内部布局传感器时使用，比如小型装配机械手的末端检测位、精密输送线的工件到位检测位，都能看到这类夹紧件的应用。
