透明壳体管路式流体检测传感结构

　　这款管路式流体检测传感结构，主要适配中小通径的工业流体管路场景，常见于液压系统回油管路、小型净水设备管路、实验室流体输送回路、小型气动系统支路等需要实时监测流体状态的工位，核心作用是在不打断管路流体输送的前提下，实时采集管路内部流体的压力、流量或者杂质通过状态，为系统闭环控制或者状态预警提供实时数据支撑。从结构设计逻辑来看，整体采用同轴穿管布局，两端的金属管路接头做了等径外伸设计，接头外径与常规快插接头、卡套接头的适配尺寸保持一致，安装时不需要额外加工过渡接头，直接对接同通径的管路即可完成装配，安装边界上，整体径向最大尺寸比管路通径大3倍左右，轴向总长度控制在常规管路阀件的长度区间内，不会额外占用过多管路排布空间，

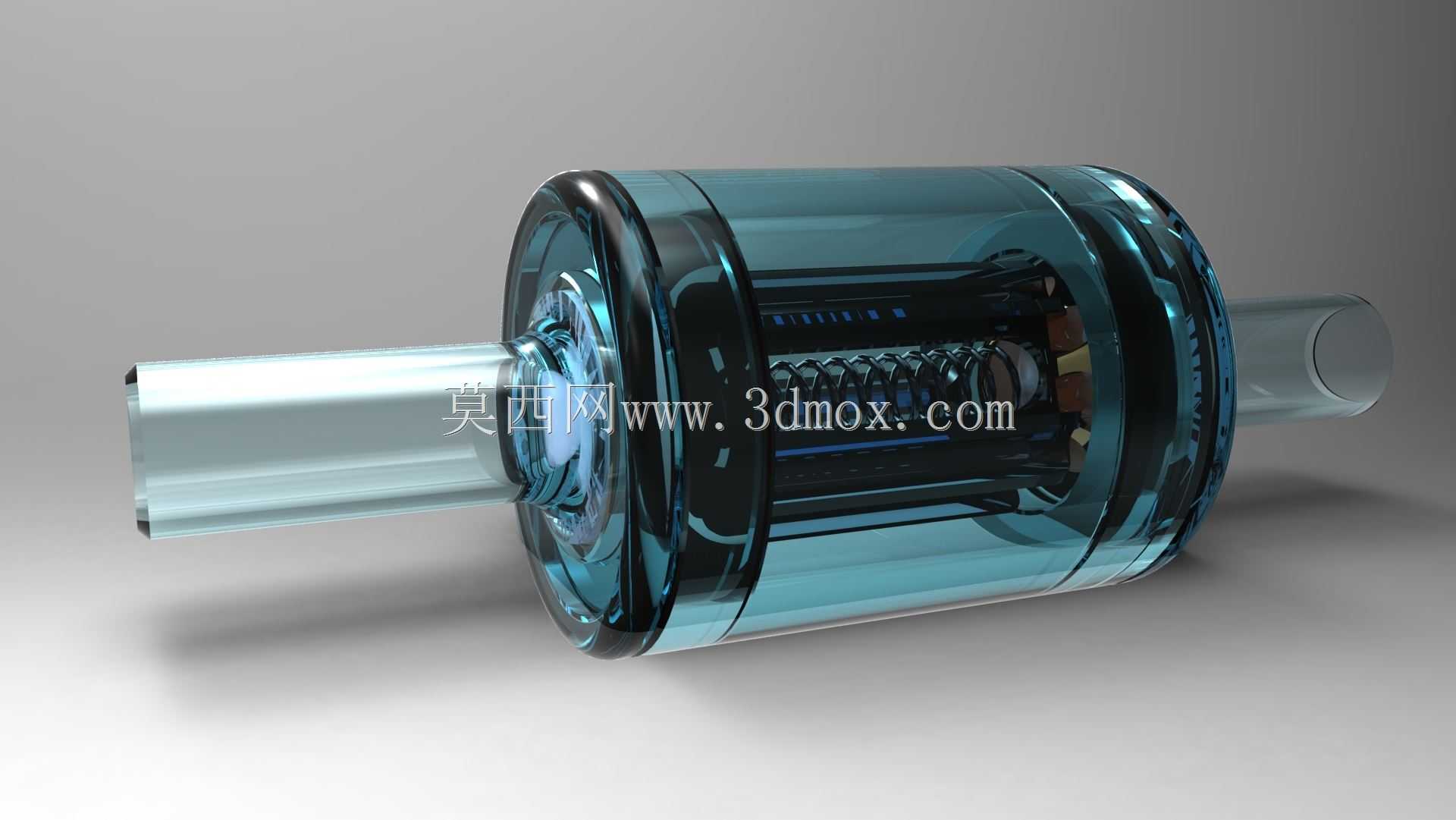

　　在紧凑的设备内部管路布局中也能找到合适的安装位。外壳采用半透明高强度工程塑料材质，这种设计一方面是为了让运维人员可以直接目视观察内部流体的流动状态、是否存在杂质堆积或者弹簧卡滞的情况，不需要拆解结构就能完成初步故障排查，另一方面透明壳体的壁厚做了均匀加厚处理，配合两端的金属嵌件锁紧结构，可以承受常规工业管路的工作压力，不会出现受压开裂的问题。内部核心的传感组件采用同轴嵌套布局，中间的复位弹簧采用等节距圆柱螺旋结构，在流体正向流动时，流体推动内部的感应阀芯压缩弹簧，阀芯的位移量通过内置的传感元件转化为电信号输出，当流体断流或者反向流动时，弹簧推动阀芯复位，同时可以起到单向止回的辅助作用，避免流体反向冲击后端的精密元件。

　　设计过程中特意将内部的所有过流面做了圆弧过渡处理，没有直角凸起或者结构死角，避免流体中的杂质在结构内部堆积造成卡滞，同时降低流体经过时的压损，不会对整个管路的输送效率造成明显影响。两端的金属接头和透明壳体之间采用双O型圈径向密封结构，密封槽的尺寸按照常规静密封标准设计，压缩率控制在合理区间，既可以保证密封性能，避免流体渗漏，又不会因为O型圈压缩量过大造成装配阻力过大或者长期使用后O型圈过早老化失效。在实际选型适配时，只需要确认两端接头的外径匹配现有管路的通径，确认工作压力在壳体的承压范围内，就可以直接串接在管路中使用，不需要额外设计安装支架，结构自身的同轴度精度可以保证流体经过时不会产生偏流，保证传感元件采集的数据稳定性。

　　从建模细节来看，内部的弹簧节距、阀芯的导向间隙、密封槽的倒角、壳体的加强筋位置都做了1:1的还原，每一处结构的尺寸都符合实际加工的工艺要求，比如透明壳体和金属嵌件的结合位置做了滚花防滑结构，保证注塑嵌件结合强度，阀芯的导向面做了微小的卸荷槽，避免阀芯运动时形成闭死阻尼造成动作卡滞，这些细节都是实际量产结构中必须考虑的工程要点，不是仅做外观渲染的概念模型。
