管道式液体磁化处理装置结构设计

　　在民用供水、工业循环水、小型流体输送管路的实际运维场景里，管路结垢、流体分子团活性不足带来的换热效率下降、管路通径缩窄、设备维护频次升高是一线运维人员常遇到的问题，这款管道式液体磁处理装置，就是针对小通径管路的在线流体磁化需求开发的直装式功能部件，不需要额外加装旁路、不需要外接动力源，直接串接在现有管路中就能实现流体的磁化处理，适配家装供水、小型设备冷却循环、净水设备前置处理等多种场景。

　　从实际功能逻辑来看，这款装置的核心作用是让流经内部的液体垂直切割恒定磁场的磁感线，通过磁场作用改变液体中钙镁离子的结晶形态，让原本容易附着在管壁形成硬质水垢的方解石晶型，转变为松散的文石晶型，随流体流动排出，不会在管壁沉积结垢；同时磁化后的水表面张力下降，对已有老旧水垢有一定的渗透溶解作用，能逐步剥离管路内壁的老垢，降低管路堵塞风险。在农业灌溉、小型养殖供水场景中，磁化后的水渗透性更强，能提升作物对水分、养分的吸收效率，在小型工业切削液循环场景中，磁化后的切削液润湿性更好，能一定程度上提升刀具冷却润滑效果，延长刀具使用寿命。

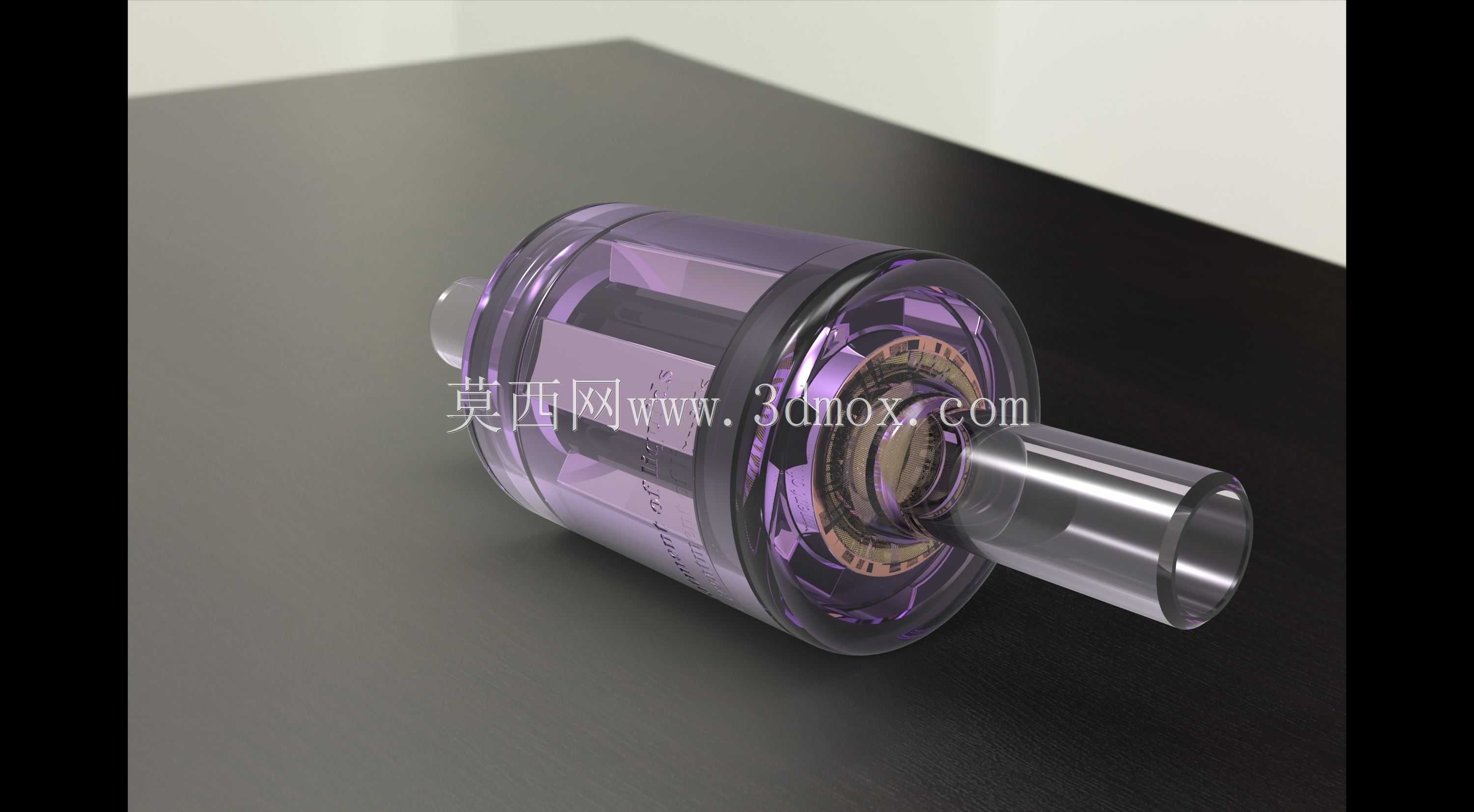

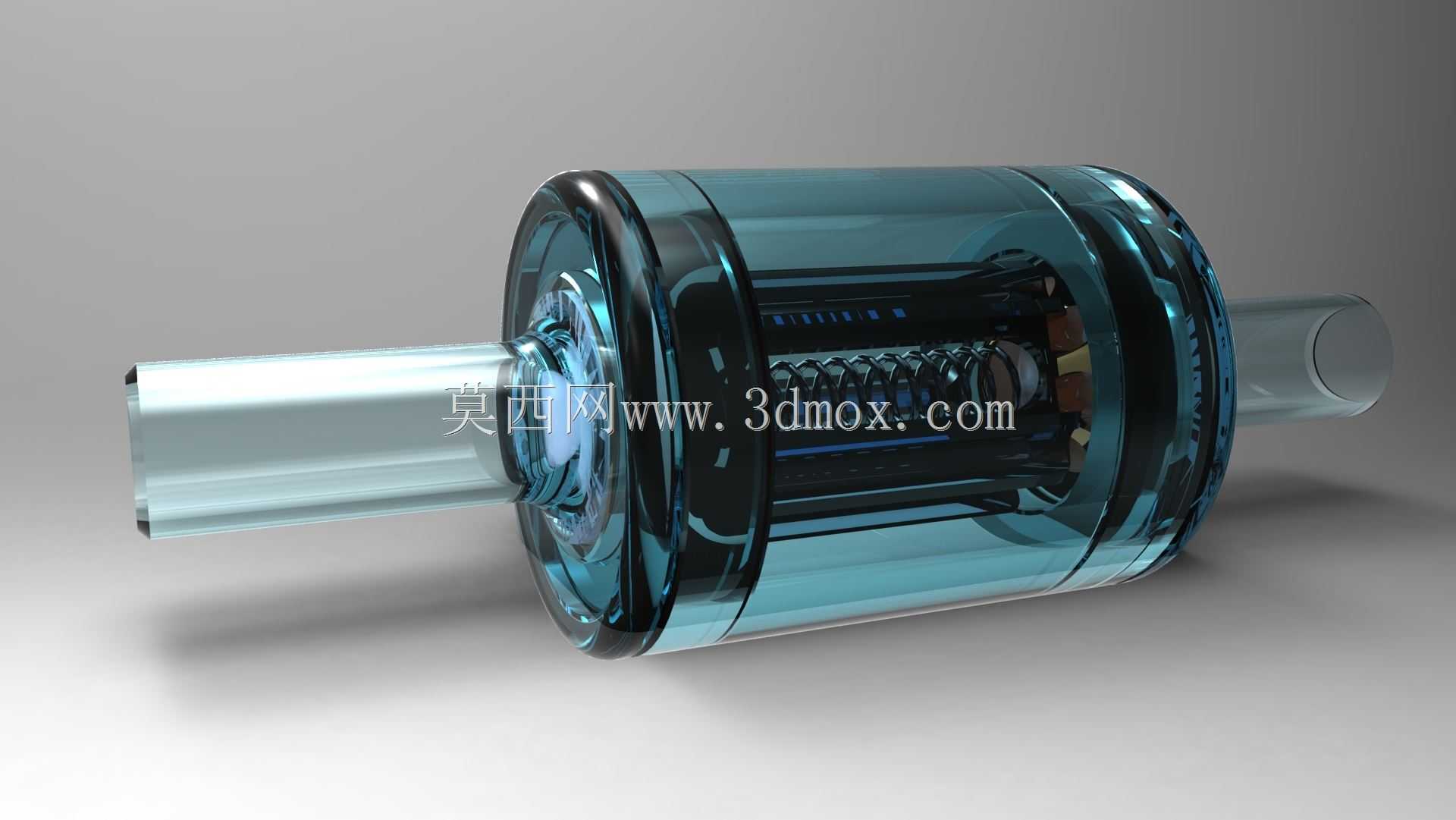

　　在结构设计思路上，这款装置采用了直通式轴向串接结构，整体为对称回转体设计，两端的插接式接口直接适配对应外径的塑料或金属管路，安装时不需要调整管路走向，直接替换原有同通径直段管路即可，安装边界和普通直通接头基本一致，不会额外占用过多管路安装空间。外壳采用透明高强度工程塑料材质，一方面可以直观观察内部磁组的安装状态、流体流经状态，及时发现内部是否有杂质淤积，另一方面工程塑料本身不会屏蔽内部磁场，能保证磁场作用区域的场强稳定，同时塑料材质耐水腐蚀、耐常见弱酸弱碱流体侵蚀，适配多数民用和普通工业流体的使用场景，不会出现金属外壳长期泡水锈蚀的问题。内部的磁组采用环形永磁体沿流体通道周向均匀排布的结构，磁场方向垂直于流体流动方向，保证所有流经中心通道的液体都能均匀受到磁场作用，不会出现局部磁化盲区；磁组外部设置有导流隔层，既可以固定永磁体位置，避免流体长期冲刷导致磁体移位，也能将磁体和流体完全隔离，防止磁体长期接触流体出现镀层脱落、氧化腐蚀的问题，延长装置整体使用寿命。两端的接口处做了阶梯式密封结构，安装时配合管路卡箍或粘接固定，能承受常规管路的工作压力，不会出现渗漏问题。

　　从安装适配的尺寸边界来看，这款装置的整体长度和同通径的普通直通接头接近，最大外径比接口外径大出约一倍，安装时只需要预留出对应直径的径向空间即可，不需要额外的安装支架，依靠管路本身的支撑就能稳定固定，适配水平、垂直等任意安装方向的管路，不会因为安装角度影响磁化处理效果。在实际选型时，只需要匹配两端接口的外径和现有管路通径一致即可，不需要额外计算流阻，因为装置内部的流体通道和接口通径完全一致，没有缩径结构，不会额外增加管路的流体阻力，不会影响原有管路的流量和压力参数，对现有系统的运行参数几乎没有影响。

　　在建模过程中，需要重点关注几个结构细节的公差配合：首先是两端接口和管路配合的尺寸公差，要保证插接后有足够的密封压缩量，同时不会因为过盈量太大导致安装困难；其次是内部磁组的安装定位尺寸，要保证环形磁体的中心和流体通道中心重合，避免出现磁场分布不均的问题；另外是透明外壳和两端接头的配合密封，要采用周向密封槽结构，保证长期使用不会出现渗漏。整个装置的所有零件都采用回转体结构为主，加工和注塑成型的难度低，适合批量生产，零件数量少，后期维护时只需要拆开两端接头就能清理内部淤积的杂质，维护成本很低。和传统的化学阻垢、电子除垢装置相比，这款磁处理装置不需要添加化学药剂，不会改变流体的化学成分，也不需要外接电源，没有运行能耗，使用过程中没有易损件，一次安装后可以长期稳定运行，非常适合不便外接电源、不允许添加化学药剂的流体处理场景。
