透明外壳封装式磁敏传感检测元件结构

　　在工业磁探测、弱磁信号采集、方位基准校准这类场景里，磁敏感核心元件的封装结构直接决定了检测精度与工况适应性，这款带透明防护外壳的磁针式传感部件，正是针对这类场景做的结构优化设计。不同于裸装的磁敏元件，这款结构首先考虑了安装边界的适配性，整体采用圆柱式封装形态，两端设置硬质端盖做轴向限位，端盖做了圆角过渡处理，避免安装过程中刮擦配套安装孔壁，同时端盖外径与筒身外径保持一致，整段圆柱面可以作为安装定位基准，适配内径匹配的套筒式安装座，不需要额外做定位凸台，能直接嵌入探测设备的探头腔体内，径向不会出现晃动偏移。

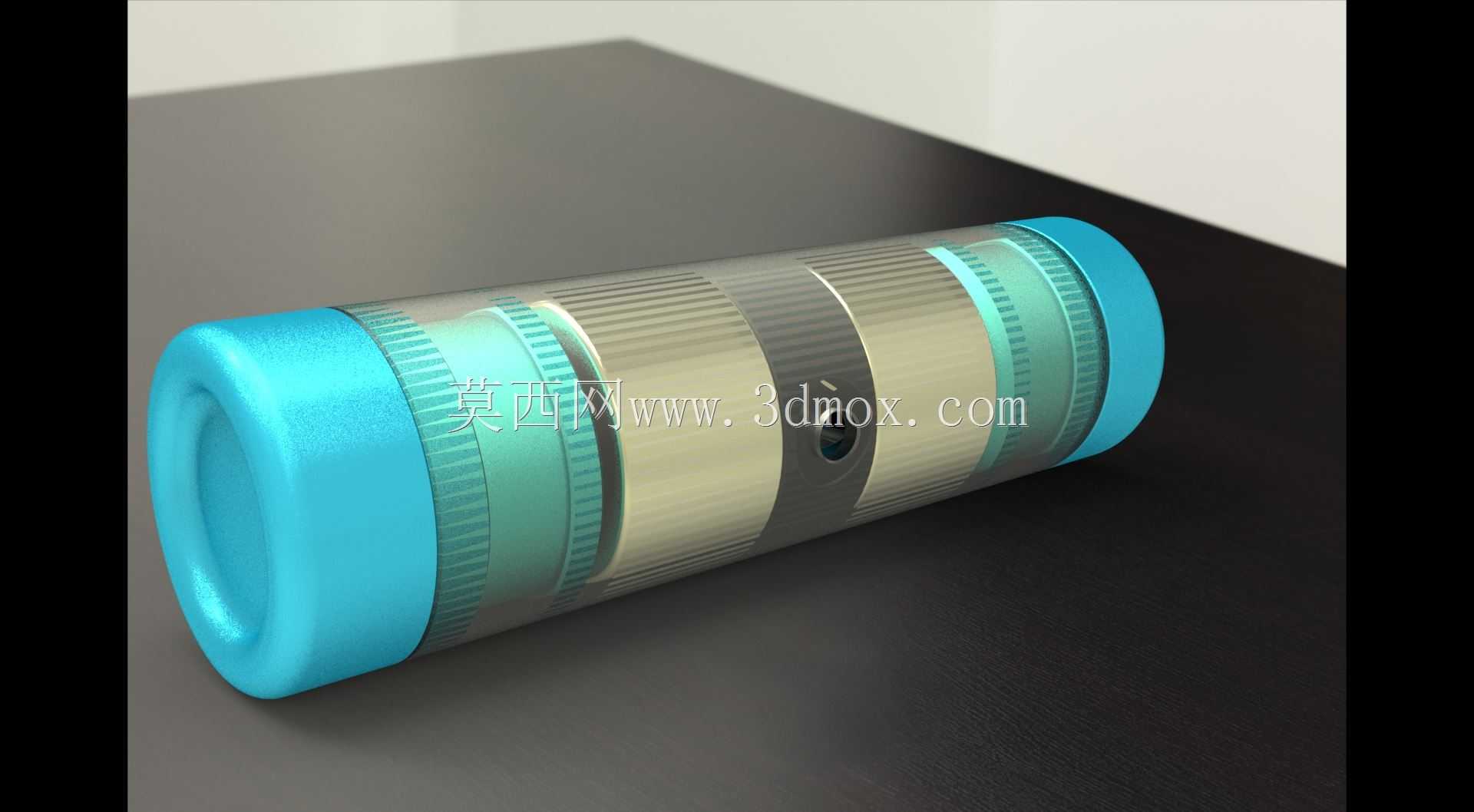

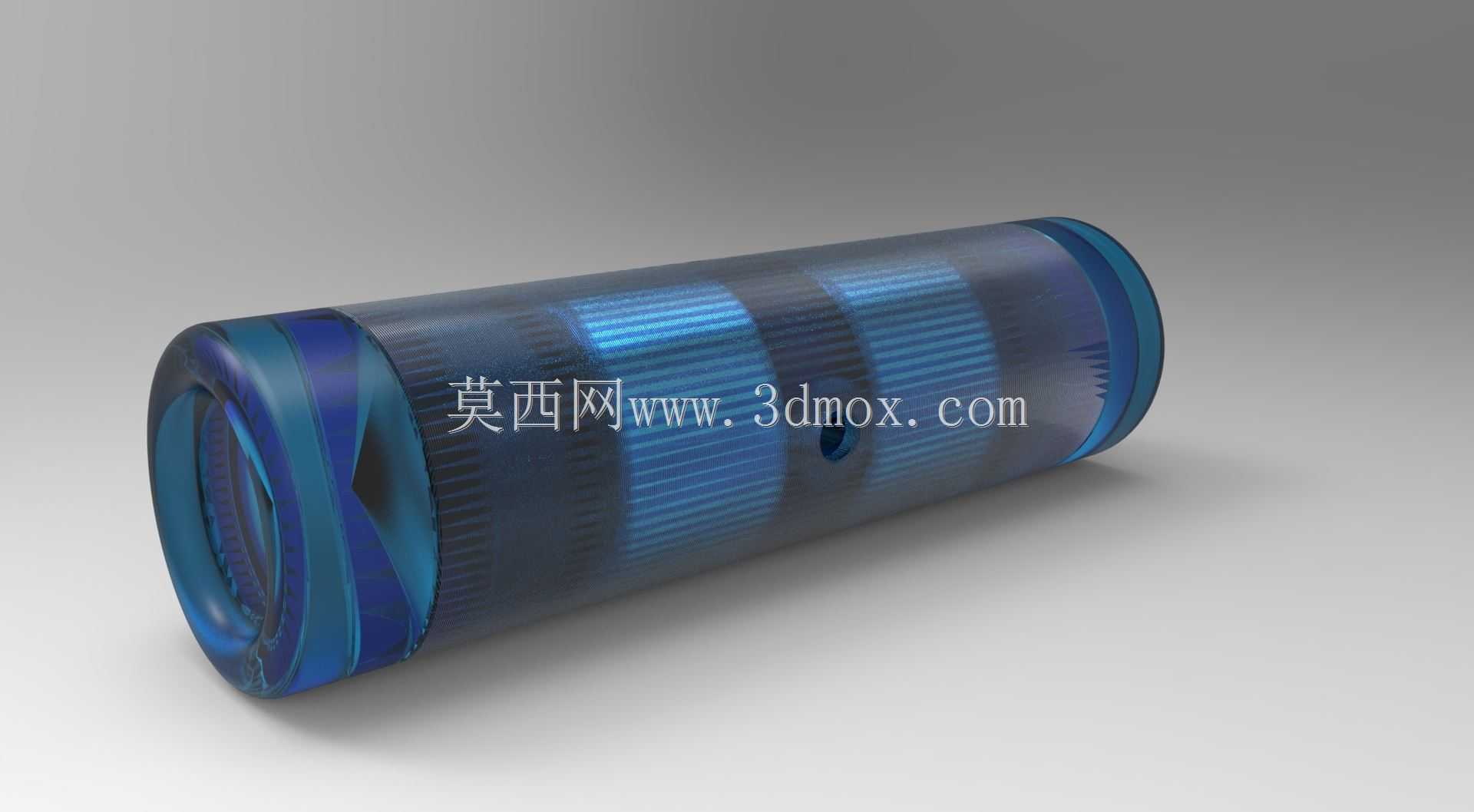

　　从功能特性来看，筒身中段采用透明工程塑料材质，一方面可以直观观察内部磁针组件的装配状态，在组装调试阶段不需要拆解外壳就能确认磁钢、阻尼件的位置是否到位，降低装配校验的难度；另一方面透明材质不会对磁场传递造成额外屏蔽，相比金属外壳能减少磁信号的衰减，保证磁针感应外部磁场变化的灵敏度。筒身表面做了多段环向防滑齿结构，这些齿纹不是装饰结构，在手动旋拧调整探测角度时能增加摩擦力，同时当部件嵌入安装座后，齿纹可以和安装座内壁的阻尼胶圈形成咬合，避免设备运行过程中受振动影响出现轴向转动，导致磁针探测基准偏移。

　　设计思路上，这款结构没有采用复杂的一体化注塑外壳，而是做了分段式装配结构：两端端盖和中间透明筒身采用过盈配合加密封胶圈的连接方式，内部的磁针组件通过环形隔圈做轴向固定，隔圈同时起到分隔磁钢、阻尼环、信号触发件的作用，避免内部零件在受冲击时出现窜动。考虑到磁敏元件容易受外部杂散磁场干扰，筒身内部在非感应段设置了薄坡莫合金屏蔽层，屏蔽层只覆盖非探测方向的筒壁，不会影响主探测方向的磁信号接收，同时能屏蔽侧向的杂散磁场干扰，提升检测的信噪比。

　　实际应用中，这类磁针传感部件可以搭载在便携式磁探测仪、地质罗盘校准装置、工业设备磁定位模组里，作为核心的磁信号感应单元。安装时需要注意，安装座周边30mm范围内不能有铁磁性零件，避免影响磁针的指向精度；两端端盖的中心预留了穿线孔，内部信号引线可以从端盖中心引出连接后续信号处理电路，穿线孔处做了密封胶堵设计，能满足一般工业场景下的防尘防泼溅要求。外形尺寸上，整段圆柱的长度与外径比例控制在3:1左右，既保证内部磁针有足够的长度来获得足够的磁矩，提升感应灵敏度，又不会因为长度过长导致安装时需要预留过大的腔体空间，适配多数手持探测设备、小型工业传感模组的安装空间要求。

　　结构细节上，筒身表面设置的小型定位凹点，是用于安装时对准探测方向的标记，装配时将凹点对准预设的探测基准方向，就能保证内部磁针的零位和设备基准重合，不需要反复调整角度。内部的磁针组件采用悬浮式阻尼设计，磁针通过微型宝石轴承支撑，转动阻尼控制在合理区间，既可以快速响应外部磁场变化完成指向，又不会因为设备轻微晃动出现长时间的来回摆动，适合在移动探测、动态检测的场景下使用。两端的硬质端盖采用耐磨工程塑料材质，即使多次拆装也不会出现磨损掉屑的问题，避免碎屑进入筒身内部卡滞磁针转动结构。
