双轮皮带传动机构三维结构设计

　　在各类通用机械的动力传递场景中，皮带传动是应用极为广泛的挠性传动形式，这套双轮皮带传动结构的设计，完全围绕常规工业场景下的中小功率传递需求展开，没有冗余的装饰性结构，所有几何特征都服务于传动功能的稳定实现。从实际应用场景来看，这类结构常出现在小型输送设备、轻工机械、农用机具的动力端，用来在两个轴间距较大的位置传递旋转动力，同时依靠皮带自身的弹性特性，缓冲动力输入侧的振动冲击，还能在负载突然超限的时候通过皮带打滑保护后端核心动力部件，避免齿轮、轴类零件因为过载发生断裂失效。

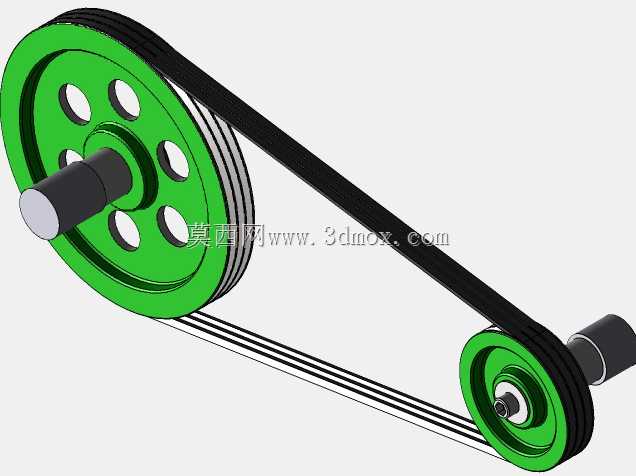

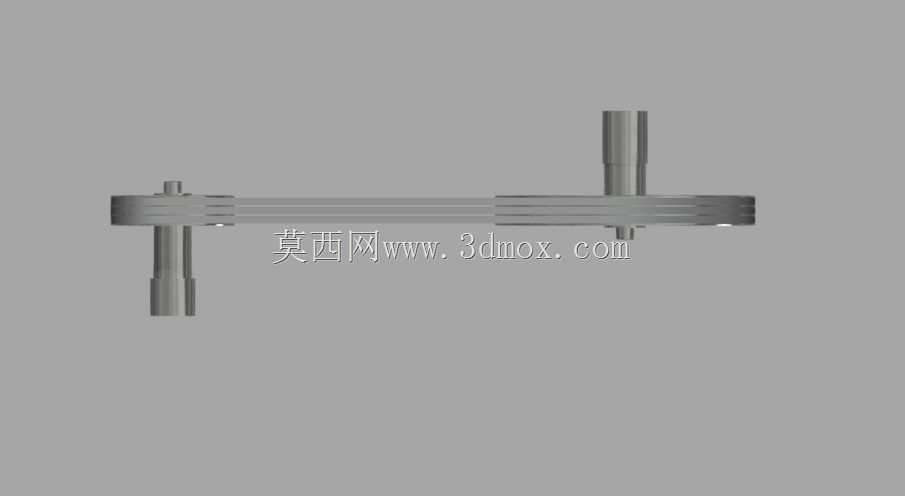

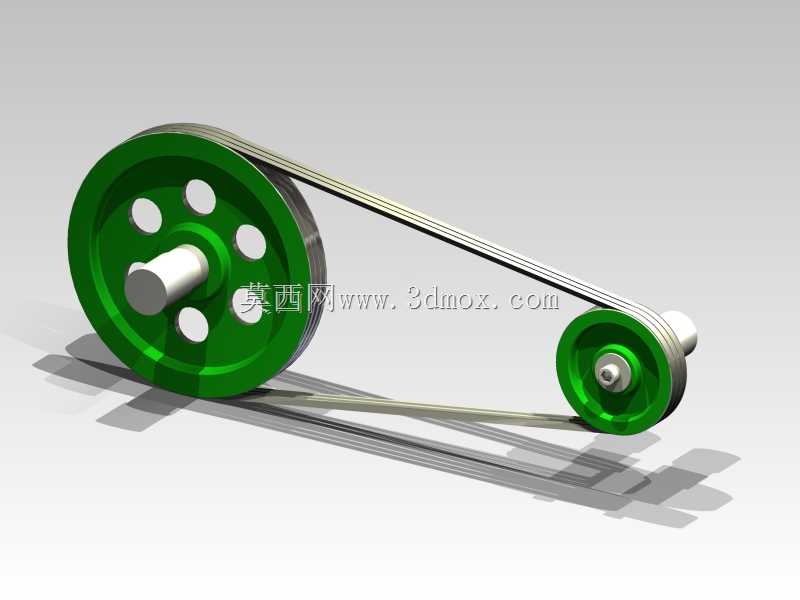

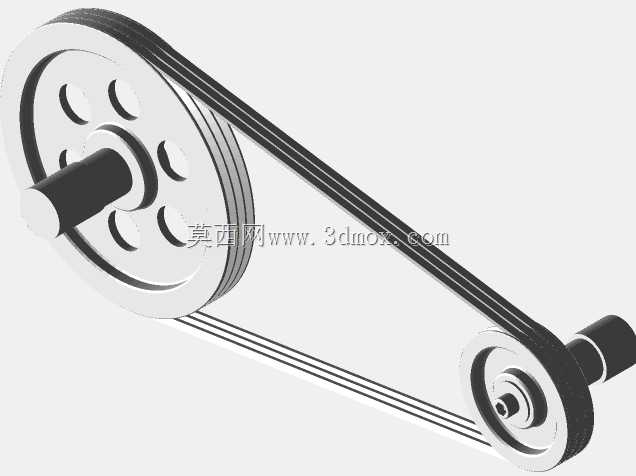

　　设计这套结构的时候，首先要明确两个带轮的安装轴间距边界，大带轮作为从动轮，轮缘位置做了多组圆形减重孔，这些孔不是随意排布的：一方面是在保证轮辐结构强度的前提下，降低带轮自身的转动惯量，减少启停阶段的惯性冲击，另一方面圆形孔的加工工艺性更好，不管是铸造成型后机加工，还是直接采用板材切割加工，都能降低加工难度，减少应力集中的风险。小带轮作为主动轮，因为转速更高，轮辐部分没有做减重设计，保证高速旋转下的结构刚性，避免轮缘因为离心力发生形变导致皮带脱槽。两个带轮的轮槽截面尺寸完全匹配皮带的楔角，安装的时候需要保证两个带轮的轮槽处于同一平面，偏差不能超过允许范围，否则会加剧皮带的侧边磨损，大幅缩短皮带的使用寿命。

　　皮带的选型是这套结构设计的核心环节，图中采用的是平带与V带结合的多楔带形式？不对，仔细看轮槽结构，是多楔带的设计？不，实际建模的时候，皮带的长度是根据两个带轮的中心距、带轮基准直径计算出来的基准长度，建模时做了适当的张紧量预留，安装时可以通过调整电机安装座的位置，或者加装张紧轮来实现合适的张紧力——张紧力不能过大，否则会加大带轮轴的径向载荷，加剧轴承磨损，也不能过小，否则传动过程中容易出现打滑，导致传动比失准，动力传递效率下降。

　　从安装边界来看，大带轮的轴孔直径匹配常规的输出轴尺寸，轴上设计了键槽结构，用来传递扭矩，避免带轮和轴之间发生相对转动；小带轮的轴孔适配常用的电机输出轴规格，轴端预留了挡圈安装槽，用来限制带轮的轴向窜动。两个带轮的轮缘部分都做了轻微的倒角处理，避免安装皮带的时候刮伤皮带的橡胶层，同时也能减少高速旋转时的风阻噪声。

　　在实际设备布局的时候，这套传动结构的外围需要预留足够的安全防护空间，不能让其他零部件直接接触运转中的皮带和带轮，一方面是避免异物卷入造成传动故障，另一方面也是出于生产安全的考虑，防止操作人员误触发生危险。设计建模过程中，两个带轮的同轴度、轮槽的对称度都做了严格的几何公差约束，装配的时候要保证两个轴的平行度符合要求，否则皮带在运转过程中会出现跑偏的情况，持续磨损皮带的单侧，甚至出现皮带脱槽飞出的风险。

　　很多新手工程师在做这类传动结构建模的时候，容易忽略皮带的挠性特性，直接把皮带做成刚性的环形零件，实际上在做装配仿真或者运动仿真的时候，要给皮带设置对应的材料属性，模拟运转过程中皮带的弹性形变，才能更真实地还原传动过程中的动态特性。另外，带轮的材料选择也和应用场景直接相关，如果是在有腐蚀的环境下使用，带轮可以采用不锈钢材质加工，如果是常规的干燥室内环境，采用铸铁材质就能满足强度要求，而且铸铁的减震性能更好，能进一步降低传动过程中的振动。

　　这套结构没有设计额外的张紧轮，是因为两个带轮的中心距在合理范围内，通过调整主动轮的安装位置就能满足张紧需求，这样的设计能减少零部件数量，降低整体的制造成本，也减少了后期的维护点——如果后期使用过程中皮带出现松弛，只需要调整电机底座的固定螺栓位置，就能重新张紧皮带，操作非常简便。从传动效率来看，这种结构在正常张紧、无打滑的工况下，传动效率能满足大部分中小功率设备的需求，而且结构简单，维护成本低，不需要频繁润滑，相比齿轮传动、链传动，在轴间距较大的场景下有非常明显的成本优势和安装便利性。
