多槽式减重孔结构传动滑轮

　　这类多槽带减重孔的滑轮，在轻载传动场景里的适配性很强，日常做小型输送线、工位辅助吊具、传感器配套张紧机构的时候经常会用到。先从实际安装边界说，轮体的中心安装孔是和标准轴径做的过渡配合，孔壁预留了键槽位，安装的时候不需要额外做扩孔或者衬套加工，直接套入对应直径的转轴，打入平键就能完成周向固定，轴向靠轴端挡圈限位即可，轮缘外侧到安装基准面的突出距离控制得比较紧凑，不会和周边的机架护板、走线槽产生运动干涉。

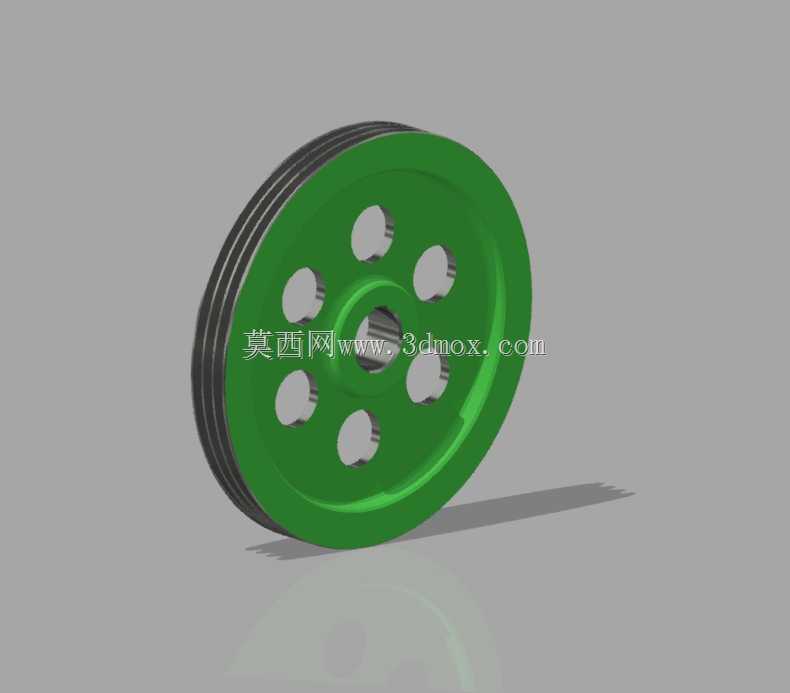

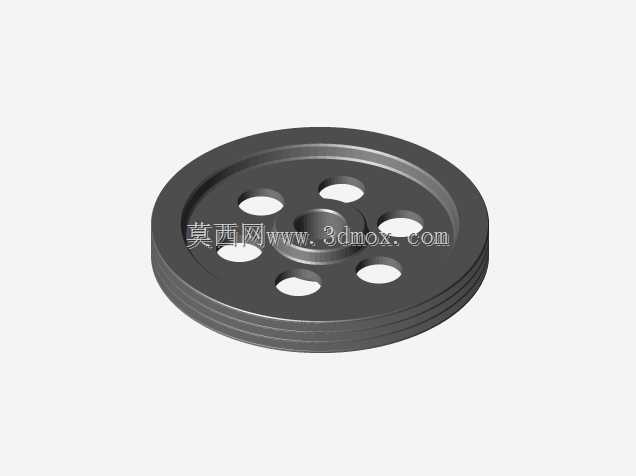

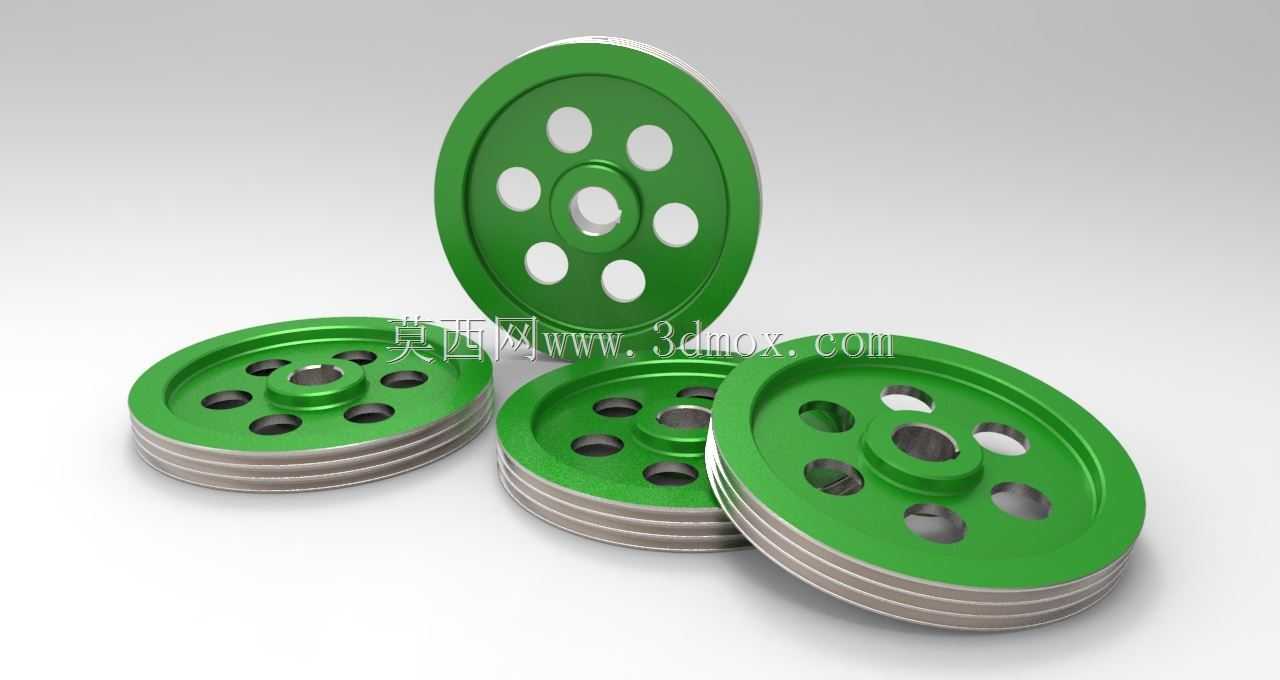

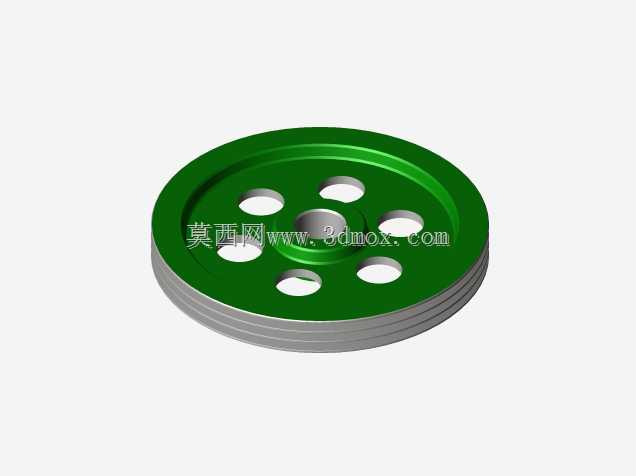

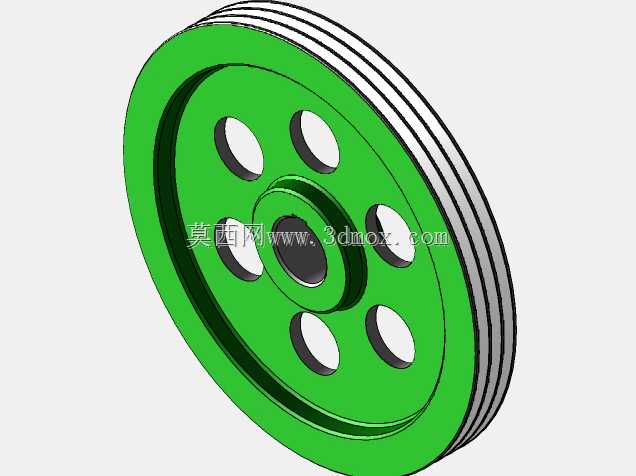

　　设计的时候优先考虑了转动惯量的控制，轮辐位置均匀分布了六个圆形减重孔，不是随便开的孔，每个孔的中心都落在轮辐的等应力圆周上，孔边做了R2的圆角过渡，避免应力集中导致轮辐受交变载荷的时候出现开裂，这种结构比实心轮的重量降低了近四成，启动和停转的时候惯性更小，对配套的驱动端负载冲击也更弱，尤其是搭配小功率驱动的张紧场景，不会因为轮体惯量太大导致传动带出现跳齿、打滑的问题。轮缘的多槽结构是适配三根圆截面传动绳或者V型带的，槽型的角度做了34度的优化，比标准槽型小1度，绳子嵌入之后的接触面积更大，传动的时候不会出现跳绳、脱槽的问题，槽底的粗糙度控制在Ra1.6，既能减少绳子和轮槽的摩擦损耗，也不会因为太光滑导致摩擦力不足丢转。

　　实际用的时候，这类滑轮不用做额外的润滑维护，轮体本身是一体式结构，没有拼接焊缝或者装配缝隙，日常工况下哪怕有少量粉尘、切削液溅到轮面，也不会卡进转动副里，清理的时候直接用压缩空气吹净就行。做结构设计选型的时候要注意，这个轮的绳槽适配的绳径范围是固定的，不能用超过槽宽的粗绳强行嵌入，不然会导致绳的侧面过度磨损，也会让轮槽受额外的侧向力，长时间运行会让轮体出现偏摆。另外轮体的端面做了平整的加工面，要是需要加装转速检测的感应片，直接用沉头螺丝固定在轮辐的平面上就行，不用额外做安装支架，刚好适配传感器的转速检测需求，很多小型自动化设备的从动轮、张紧轮位置，用这个结构的滑轮比外购的标准冲压滑轮刚性更好，运行的时候不会出现轮缘变形的问题。

　　从建模逻辑上看，这个滑轮的特征搭建是先做回转基体，先画出轮缘、轮辐、轮毂的截面轮廓，回转生成基础实体之后，再阵列切除减重孔，最后做轮槽的切除和所有棱边的倒角，建模的时候所有特征都是全参数关联的，要是需要调整槽数、减重孔数量、中心孔直径，直接修改对应参数就能快速生成新的规格，不用重新绘制草图，对系列化设计的适配性很好。安装的时候要注意，轮体的径向跳动公差控制在0.1mm以内，装配的时候要保证转轴和轮孔的同轴度，要是装偏了，运行的时候会出现绳子周期性张紧松弛，不仅会加剧绳子磨损，还会让转轴受额外的径向力，缩短轴承的使用寿命。日常工况下，这个滑轮的适用线速度不超过10m/s，完全能覆盖小型输送、辅助提升、机构传动的大部分场景，要是用在高速场景，还可以对轮缘做动平衡处理，不过常规工业场景下的静平衡等级已经足够满足使用需求。
