小型手动薄板折弯加工设备结构设计

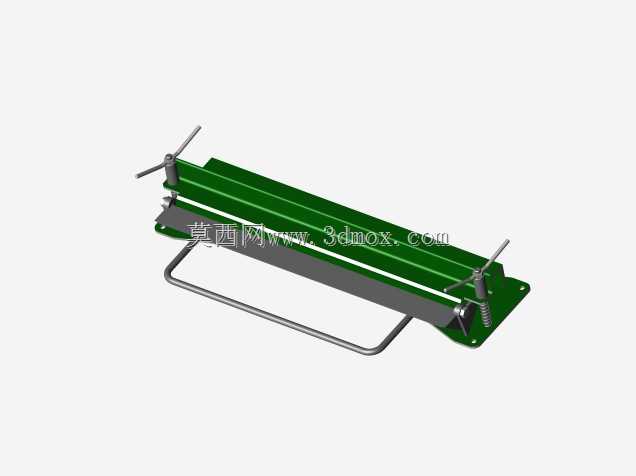

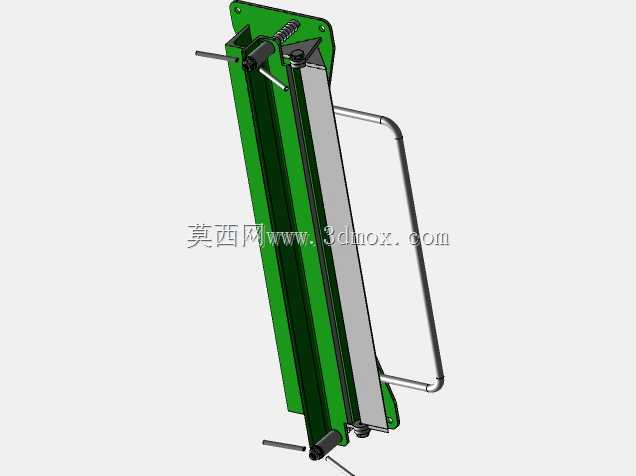

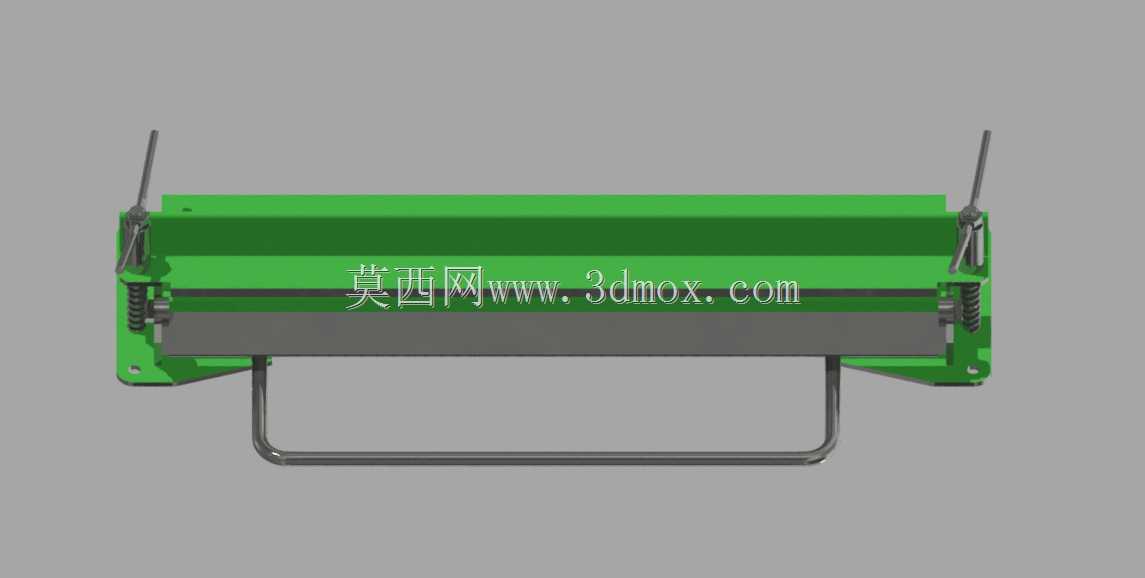

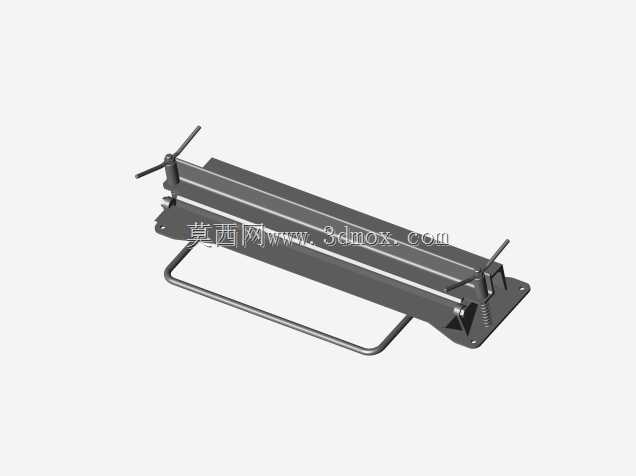

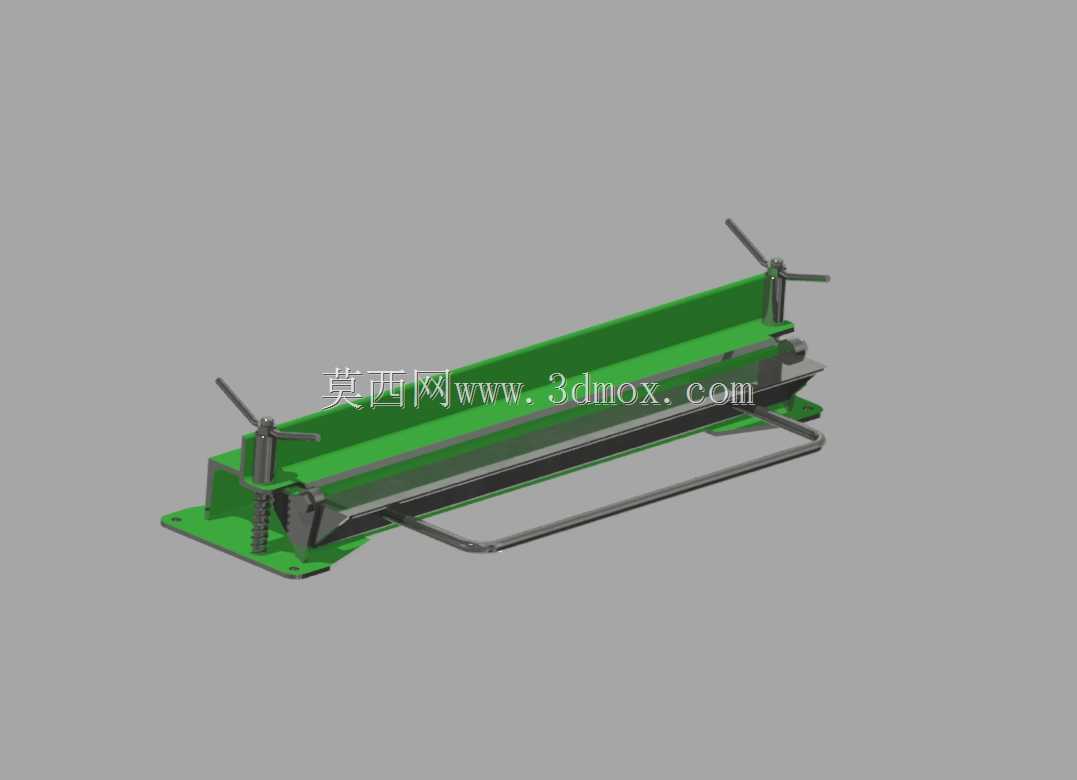

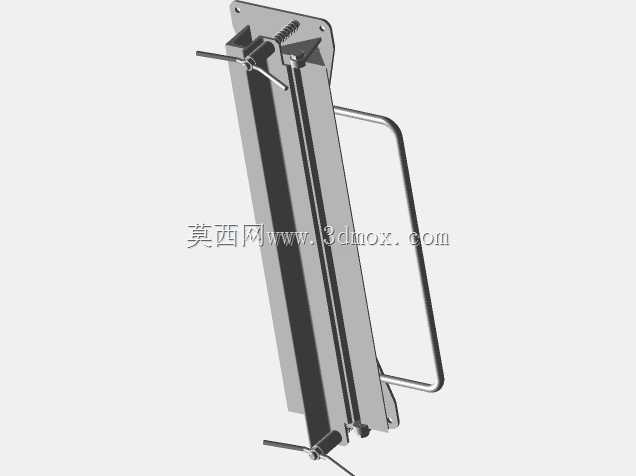

　　这款手动折弯设备的三维结构，主要面向小批量薄板钣金加工场景设计，常见于五金维修门店、小型钣金作坊、教学实训车间以及设备维保现场的临时折弯作业，区别于大型数控折弯设备的大吨位、大加工幅面特性，这款设备主打轻量化、便携化的作业需求，不需要外接动力源，纯手动操作即可完成常规薄板的折弯成型工序。从实际使用场景来看，这类手动折弯设备通常处理厚度1mm以内的冷轧钢板、薄铝板、铜板等易成型金属板材，加工的工件多为小型配电箱壳体、薄金属护罩、五金支架折边、通风管道接口折边这类小尺寸零件，作业时不需要复杂的编程调试，操作人员只需要根据需要的折弯角度调整好挡板位置，将待加工板材放置在下模工作台的定位面上，通过两侧的锁紧压杆将板材压紧固定，

　　再扳动操作手柄带动上模翻转，即可完成对应角度的折弯作业，整个操作流程单人即可完成，对作业场地的空间要求极低，甚至可以固定在普通钳工工作台面上使用，不需要专门的设备安装地基。从结构设计思路来看，整个设备的受力框架采用一体式焊接底座结构，底座上预留了多个安装固定孔，可以通过螺栓直接固定在工作台面上，避免折弯作业时设备出现移位影响加工精度；两侧的压紧机构采用螺杆锁紧结构，相比快速夹钳的压紧方式，螺杆锁紧可以根据板材厚度灵活调整压紧行程，同时提供足够的压紧力，避免折弯过程中板材出现窜动导致折弯线偏移；折弯上模与翻转机构采用铰接连接，翻转行程覆盖0到120度的常用折弯角度范围，上模的刃口做了圆角处理，避免折弯过程中在薄板表面产生压痕，

　　影响工件外观质量；设备的操作手柄采用加长杠杆设计，利用杠杆原理降低操作人员的施力强度，长时间作业也不容易产生疲劳感。从安装边界与尺寸参数来看，这款设备的整体长度控制在一米以内，宽度不超过三百毫米，整体高度不到两百毫米，安装时只需要保证工作台面的平面度误差不超过每米0.1mm，固定螺栓采用M8规格的内六角螺栓即可，固定后设备的上模工作面与下模工作台面的平行度误差控制在0.05mm以内，保证折弯时整段折弯线的角度一致性；设备的两侧锁紧机构的中心距与折弯上模的长度匹配，压紧点距离折弯刃口的距离控制在15mm，既保证足够的压紧力，又不会因为距离过远导致板材在折弯时出现翘边。在功能特性上，这款设备没有复杂的传动结构，

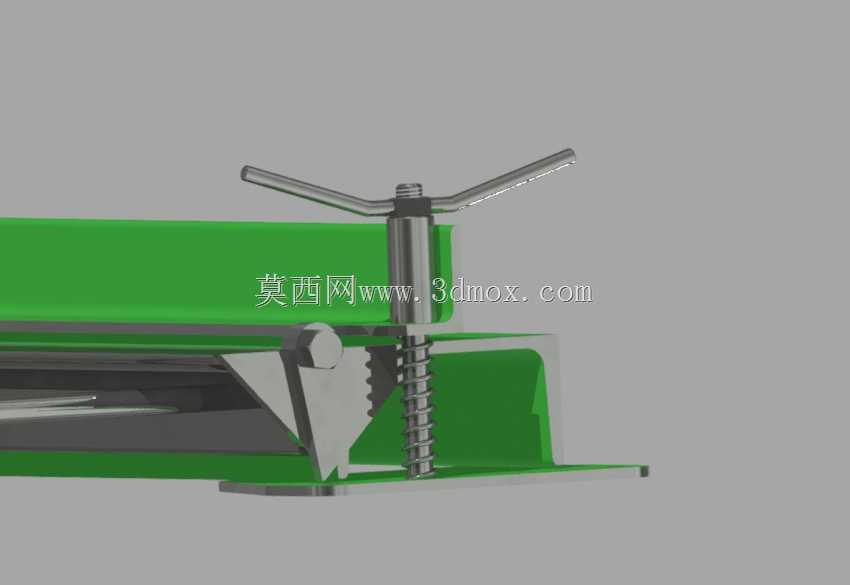

　　所有零部件都采用常规机械加工工艺即可制作，后期维护成本极低，易损件只有上模与下模的接触刃口，正常使用情况下刃口的使用寿命可以达到数万次折弯作业，当刃口出现磨损时只需要重新修磨刃口或者更换模条即可恢复使用精度；设备的定位挡板可以沿着工作台面的导轨前后调整，调整范围覆盖0到300mm的折边宽度，满足不同尺寸工件的折边需求，挡板上带有刻度标识，调整时可以直接读取定位尺寸，不需要额外使用量具测量，提升小批量加工时的作业效率。从结构设计的细节来看，设备的所有转动铰接位置都加装了铜质衬套，减少转动过程中的磨损，延长设备的使用寿命，衬套上预留有润滑油孔，可以定期加注润滑脂保证转动顺畅；两侧的锁紧螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的自锁性能更好，承重能力更强，长时间承受压紧力也不会出现螺纹滑牙的问题；操作手柄的末端套有防滑橡胶套，提升操作人员握持时的摩擦力，避免施力过程中出现打滑的情况。在实际选型使用时，需要注意这款设备的加工能力上限，不能用来加工超过额定厚度的板材，否则会导致上模变形、螺杆弯曲甚至框架开裂的问题，作业前需要检查铰接位置的润滑情况以及锁紧机构的紧固状态，避免因为机构松动导致加工精度下降或者出现安全隐患；如果需要加工特殊角度的折弯件，可以通过调整上模的翻转限位块位置来控制折弯角度，不需要额外制作专用模具，对于小批量多品种的薄板加工场景来说，这种灵活的调整方式可以大幅降低工装制作成本，缩短生产准备周期。
