动力传动用密封式齿轮箱体结构

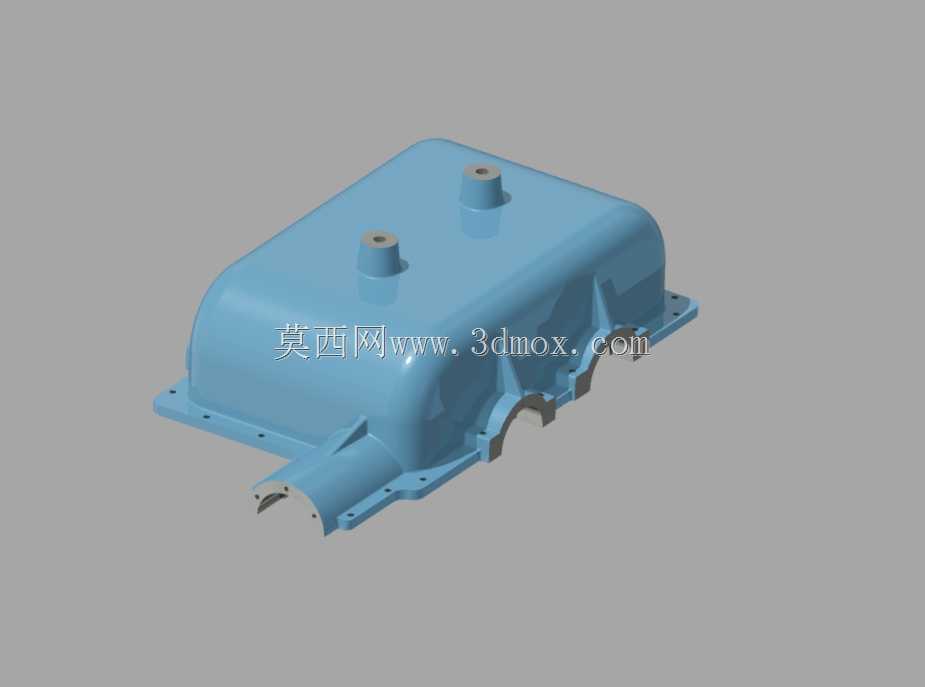

　　在中小功率动力传动系统的布局中，这类封闭式齿轮箱体的应用覆盖了从轻工输送设备、小型农机传动单元到工业辅助传动机构的多个场景，核心作用是为内部啮合的齿轮副、支撑轴承提供封闭的安装腔体，同时隔绝外界粉尘、切削液、水汽等杂质侵入传动啮合区域，避免齿轮齿面出现磨粒磨损、点蚀提前失效的问题，也能储存润滑介质，维持齿轮与轴承运转过程中的润滑状态，减少传动过程中的功率损耗。从结构设计逻辑来看，整个箱体采用分体式安装的布局思路，上半部分为一体式冲压/铸造成型的腔盖结构，顶部预留的两个凸台结构是轴承安装位的延伸支撑，对应内部两根平行传动轴的上端轴承定位，凸台内孔与轴承外圈采用过渡配合，保证传动轴运转过程中的同轴度，

　　避免轴系出现挠曲变形导致的齿轮啮合偏载。箱体侧边的弧形缺口是对应传动轴伸出端的避让结构，缺口处预留的密封件安装槽，可以装配毡圈油封或者骨架油封，防止腔体内的润滑油顺着轴伸缝隙泄漏，同时阻挡外部杂物进入腔体。箱体底部延伸出的法兰边是整个部件的安装基准面，法兰边上均匀分布的螺栓孔，用于将齿轮箱整体固定在设备的安装机架上，孔位的排布经过载荷校核，在齿轮传递扭矩产生的倾覆力作用下，每个连接螺栓的受力均匀，不会出现局部应力集中导致的法兰变形。在设计过程中，腔体的内部容积经过严格核算，既保证齿轮运转过程中不会因为油液加注过多出现搅油功率损失过大的问题，也能保证齿轮下部能够浸入润滑油面合适深度，实现飞溅润滑时油液可以充分到达上端轴承与齿轮啮合面。

　　箱体的壁厚设计遵循等强度原则，在轴承支撑位、安装法兰等受力较大的区域做了局部加厚处理，非受力区域的壁厚适当减薄，在保证整体结构刚性、满足传动过程中抗振要求的前提下，尽可能控制箱体的整体重量，降低设备的整体负载。从安装边界来看，箱体的整体外轮廓没有突兀的外凸结构，所有的连接结构都整合在箱体本体上，安装时不需要额外预留过多的操作空间，轴伸端的中心高尺寸与常规同功率等级的传动部件安装尺寸具备互换性，在设备改造或者部件替换时，可以直接适配原有安装位，不需要重新加工机架的安装孔位。箱体的外表面做了平整化处理，没有过多的加强筋外凸，既方便生产过程中的脱模或者冲压成型，也便于后期使用过程中的表面清洁，避免油污、灰尘在箱体表面积聚。

　　在实际使用场景中，这类齿轮箱通常搭配直齿圆柱齿轮或者斜齿圆柱齿轮使用，传动比覆盖常用的中小减速比区间，运转过程中箱体的密封结构可以适应多粉尘、有少量喷淋的工业车间环境，不需要额外加装外部防护壳体，能够直接作为独立的传动单元集成到整机设备中。在三维建模过程中，这类箱体的建模需要重点关注各个安装孔位的位置度公差，尤其是轴承安装孔的同轴度、安装法兰面的平面度，这些形位公差直接影响后续装配完成后齿轮的啮合精度，建模时需要提前预留加工余量与公差带，保证生产加工后的零件能够满足装配要求。同时，箱体的分箱面位置设计在轴系中心平面位置，既方便装配时内部齿轮、轴、轴承组件的整体装入，也能保证分箱面的密封压力均匀，减少涂胶密封后出现渗油的概率。
