三通法兰连接管道结构设计

　　在流体输送管路系统的布设场景中，三通类管路连接件是实现管路分流、合流功能的核心基础部件，本次呈现的法兰式三通结构，主要面向中低压工况下的工业流体管路布设需求，可应用在化工流体输送、市政给排水、暖通循环管路、小型工业设备流体回路等场景中，承担单路输入双路输出、或是双路输入单路合流的流体导向作用。从实际使用的角度来看，这类带法兰连接端的三通结构，相比焊接式三通，具备拆装便捷、密封性能稳定、可反复拆卸维护的优势，尤其适合需要定期清理管路内部、或是需要频繁调整管路走向的布设场景。

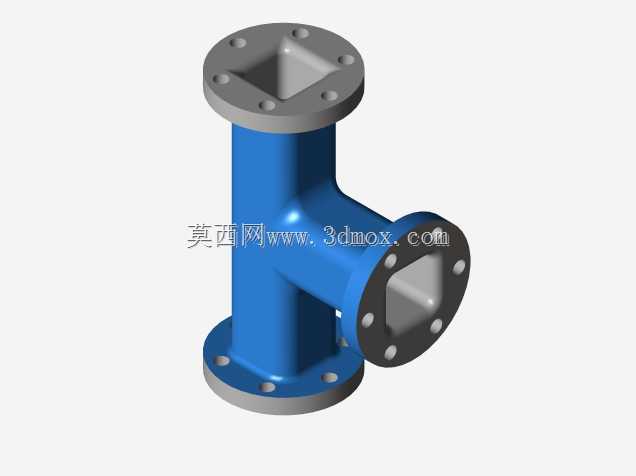

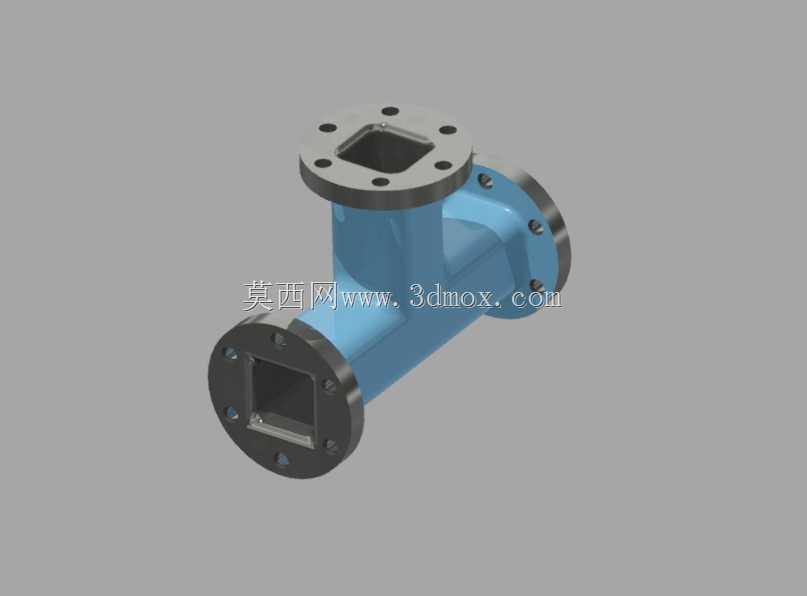

　　从结构设计的思路来看，这款三通采用正交T型结构布局，三个连接端的轴线处于同一平面内，其中两个连接端轴线共线，作为管路的主流通通道，第三个连接端轴线与主通道轴线垂直相交，作为分流或合流的支路通道。三个连接端均采用方形法兰配合止口的连接形式，法兰端面上均匀布设螺栓过孔，安装时可通过螺栓穿过对应孔位，与对接管路的法兰端完成锁紧固定，法兰端面与对接件之间可加装密封垫片，依靠螺栓锁紧的预紧力挤压密封垫片，填充结合面的微观间隙，实现管路连接位置的静密封，避免输送流体出现泄漏问题。法兰内侧设计的方形止口结构，在安装时可嵌入对接管路的对应凹槽内，既可以起到安装定位的作用，降低安装对位的难度，也能辅助承受管路内部流体压力产生的径向载荷，减少螺栓承受的剪切力，提升连接结构的长期可靠性。

　　从外形尺寸与安装边界的角度考量，这款三通的主体流道采用等径设计，三个连接端的通流截面尺寸保持一致，可适配通径规格统一的方形管路对接需求，避免通径变化带来的局部流阻突变，减少流体在三通位置的压力损失，降低管路输送过程中的能耗。主体管壁采用均匀壁厚设计，在满足常规中低压流体输送强度要求的前提下，尽可能控制结构整体重量，减少材料的不必要消耗，同时也能降低管路支撑结构需要承担的静载荷。三个法兰端的外轮廓尺寸、螺栓孔分布圆直径、螺栓孔规格均保持统一，安装时无需区分三个端口的对接顺序，可根据现场管路的实际布设方向灵活调整安装角度，降低现场施工的出错概率。法兰端面的螺栓孔采用通孔设计，加工时可一次装夹完成三个法兰端面所有孔位的钻削加工，减少装夹找正的工序时长，提升零件的加工效率，也能更好保证各孔位的位置精度，避免安装时出现螺栓无法穿入的错位问题。

　　在实际选型应用时，需要结合管路的设计压力、输送流体的腐蚀特性，匹配对应材质的管材与密封垫片，若应用在有腐蚀介质的输送场景中，可在流道内壁增加防腐涂层，或是直接选用耐腐蚀材质加工主体结构。安装过程中需要注意对角均匀锁紧法兰螺栓，避免单个螺栓预紧力过大导致法兰变形，影响密封效果；管路布设完成后，需要按照工况要求做水压或气密性试验，确认连接位置无泄漏后再投入正式使用。这类三通结构的流道内部采用圆弧过渡设计，在主流道与支路的交汇位置，没有尖锐的直角凸台，可减少流体在交汇位置的湍流现象，降低流体冲刷对管壁的磨损，延长结构的使用寿命，同时也能减少流体输送过程中的振动与噪音，提升管路系统运行的稳定性。
