复古蒸汽机车结构三维设计作品

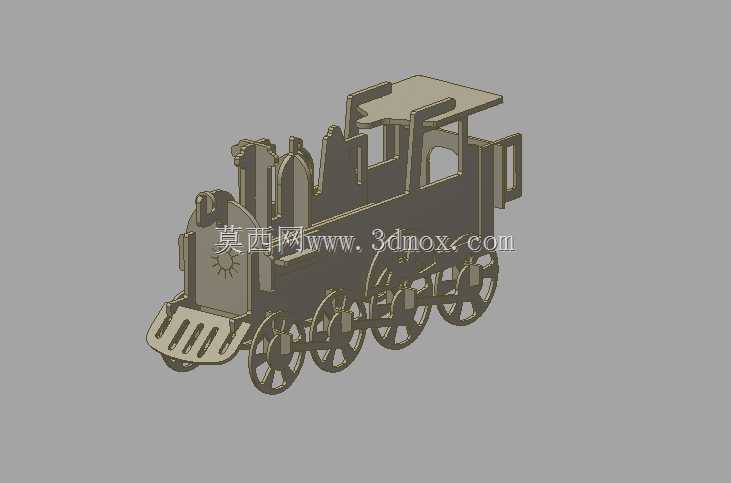

　　该模型还原了早期窄轨蒸汽机车的整体结构，从工程视角拆解来看，走行部采用多轴动轮排布设计，轮对与车架的连接位置预留了轴箱滑动间隙，可适配小曲率半径轨道的通行需求，这类结构常见于厂区内部短途转运、旅游观光线路的小型牵引机车，也可作为科普教具、文创摆件的结构原型使用。模型的上部驾驶室做了开放式简化设计，操控位的布局贴合早期机车的操作逻辑，司炉位与驾驶位的空间预留符合人体操作的活动范围，锅炉部分的外轮廓做了等比例缩放，烟箱、汽包、砂箱的相对位置严格按照实车排布，前端排障器的倾斜角度经过校核，可在模拟运行时规避轨道面的小型障碍物，避免异物卡滞轮对。从设计思路上看，该模型优先保证了整体结构的可装配性，所有零部件的配合面都预留了合理的公差间隙，

　　轮组与车架的连接轴做了同轴度约束，可直接用于3D打印制作实体拼装模型，也可导入动力学仿真软件做走行性能模拟。外形尺寸方面，模型整体长宽高比例符合早期小型蒸汽机车的尺寸规范，走行部的轴距设置匹配窄轨轨道的安装边界，轮缘高度与轨距的配合间隙符合轨道交通载具的通用设计标准，上部结构的重心位置经过调整，落在前后动轮的中心区域，可保证运行时的稳定性，不会出现侧翻风险。在实际应用场景中，这类等比例机车模型除了用于文创展示、科普教学之外，还可作为轨道交通类课程的结构演示教具，帮助学习者直观理解蒸汽机车的走行原理、部件排布逻辑，也可作为场景搭建的素材，用于工业主题展馆、复古主题街区的微缩场景制作。模型的细节处理上，动轮的辐条结构做了等比例还原，

　　连杆与曲轴的连接位置设置了铰接约束，可模拟真实机车的轮组联动动作，驾驶室的顶棚做了悬挑设计，可遮挡前部操作区域，前端的车灯安装位预留了标准安装孔，可根据使用需求加装模拟照明组件，侧面的走台板位置做了防滑纹理的简化处理，兼顾了外观还原度与模型的结构强度，避免薄壁结构在打印或装配时出现断裂问题。车架部分采用整体式承载结构，所有上部部件的安装位都设置在车架的主梁上，载荷可直接通过主梁传递到各个轮对，符合早期蒸汽机车的承载设计逻辑，锅炉部分的筒体与烟箱的连接位置做了圆弧过渡，减少了应力集中的风险，即使是缩小比例的模型，也能保证结构的整体刚性。
