直列四缸发动机曲柄连杆配气机构结构

项目分类:发动机 发布时间:2022-03-16 ID:578189
  • 直列四缸发动机曲柄连杆配气机构结构
  • 直列四缸发动机曲柄连杆配气机构结构

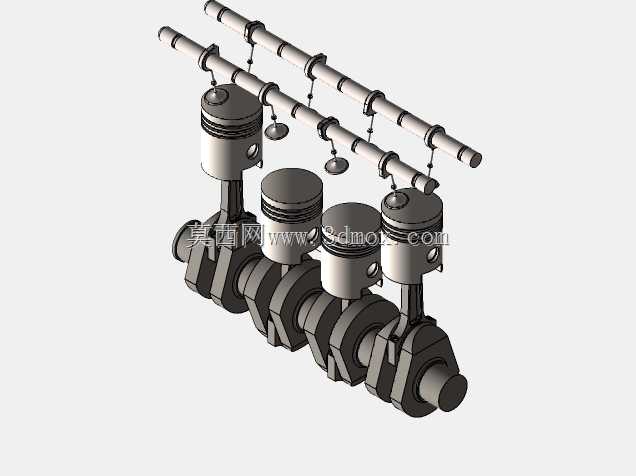

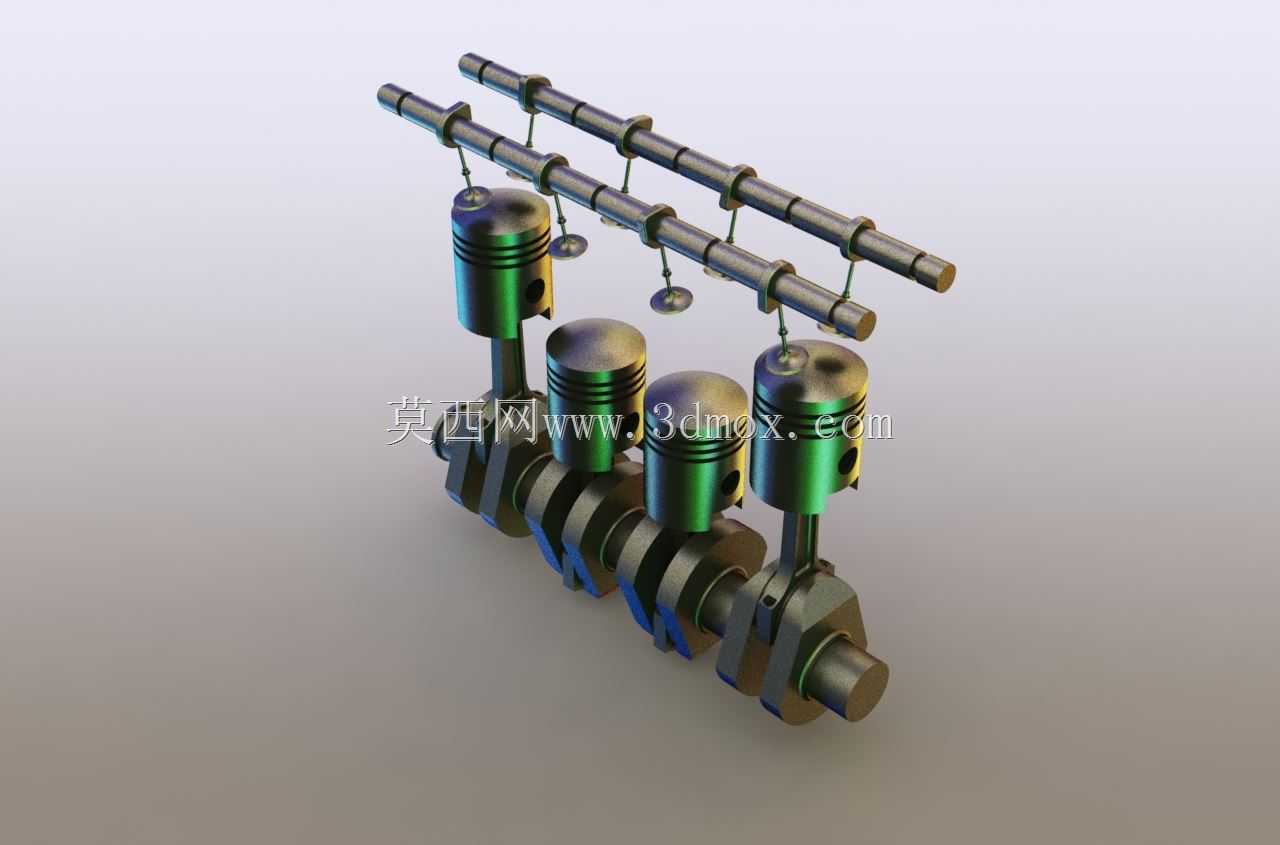

  这套三维结构完整还原了直列四缸内燃动力核心的曲柄连杆与顶置配气联动形态,在小排量乘用车、通用小型动力机组、非道路作业机械的动力单元开发场景中,这类核心结构的数模可直接用于前期方案校核、运动干涉验证以及周边附件安装边界的匹配工作。从实际功能逻辑来看,四组活塞沿气缸轴线做往复直线运动,通过连杆将燃烧做功产生的推力传递给曲轴,把直线运动转换为旋转扭矩对外输出,上方平行布置的两根凸轮轴通过挺柱、气门组件精准控制各缸进排气门的开闭时序,匹配活塞运行的四个冲程完成进气、压缩、做功、排气的完整循环,保证各缸工作顺序连贯,动力输出平顺无明显冲击。设计层面上,整体采用直列四缸的经典布局,曲轴设置了五道主轴颈支撑,对应四个连杆轴颈呈180度相位差布置,

  既保证了曲轴自身的刚性,也能平衡一阶往复惯性力,降低整机运行时的振动幅度;凸轮轴的凸轮型线按照配气相位要求做了对应轮廓设计,保证气门开启的升程、持续角度符合动力输出特性需求,挺柱与凸轮接触端采用平面适配结构,减少传动过程中的侧向力,降低组件磨损速率。从安装边界来看,曲轴两端分别预留了前端轮系安装位与后端飞轮连接法兰,可匹配正时传动组件、水泵、发电机等前端附件,以及飞轮、离合器等动力输出组件;凸轮轴端部预留了正时驱动轮安装位,可通过正时链条或正时带与曲轴端驱动轮连接,保证配气相位与活塞运动位置严格同步;活塞裙部做了适配型线设计,与气缸壁配合预留了合理的热膨胀间隙,活塞环槽位置可对应安装气环与油环,实现燃烧室密封与缸壁润滑油刮除的功能;

  连杆大头采用分体式设计,通过连杆螺栓与连杆盖紧固在曲轴连杆轴颈上,小头通过活塞销与活塞连接,连接部位均预留了润滑通道的对应位置,保证压力润滑油能到达各摩擦副表面形成有效油膜。在实际工程应用中,这类核心结构数模可帮助设计人员快速验证曲柄半径与连杆长度的比值是否合理,避免活塞运行到上止点时与气门发生碰撞干涉,同时可校核各运动部件在全行程范围内的运动轨迹,确认曲轴箱、气缸盖等固定部件的内部型腔尺寸是否满足运动避让要求,减少后续物理样机试制阶段的改模成本。对于三维建模从业者而言,这套结构的建模过程需要严格把控各部件的装配配合关系,比如曲轴主轴颈与缸体主轴承座的同轴度、连杆大小头孔的平行度、凸轮轴轴承孔的同轴度等形位公差要求,

  在建模时就需要按照实际装配约束添加对应配合关系,才能保证后续做运动仿真时动作逻辑与实际工况一致,不会出现运动错位、部件穿模等问题。另外在结构细节上,曲轴的平衡块形状按照各曲柄销的旋转惯性力匹配设计,抵消曲轴旋转时产生的离心力,降低主轴承座的负载;凸轮轴的轴颈直径按照支撑刚性需求做了梯度设计,保证凸轮轴在高速旋转时不会出现过大的挠曲变形,避免气门开闭时序出现偏差;活塞顶部的燃烧室凹坑形状可根据不同的燃烧系统需求做调整,适配汽油机或柴油机的不同混合气形成方式,这套数模的活塞顶部采用了平顶基础结构,可根据具体项目需求快速修改凹坑造型,缩短方案迭代周期。
