六缸径向活塞式压缩空气动力装置结构

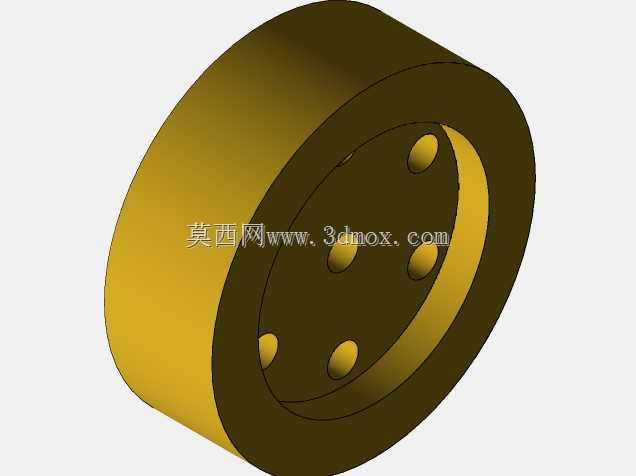

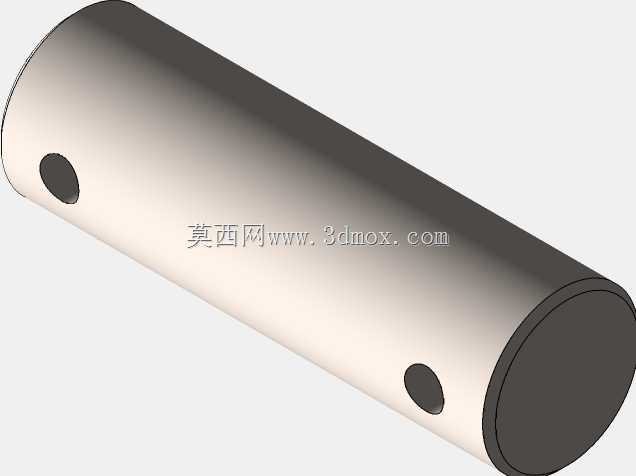

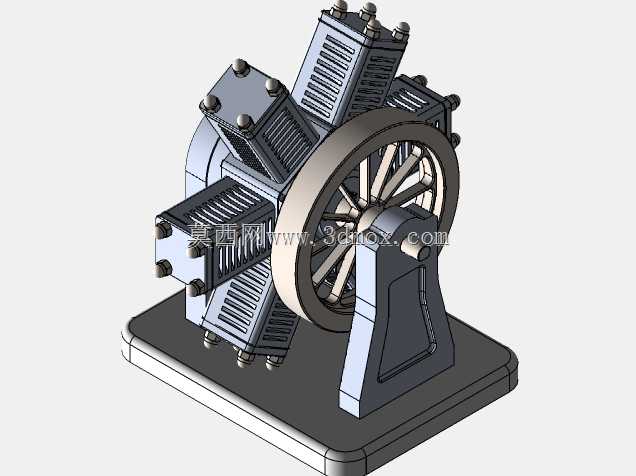

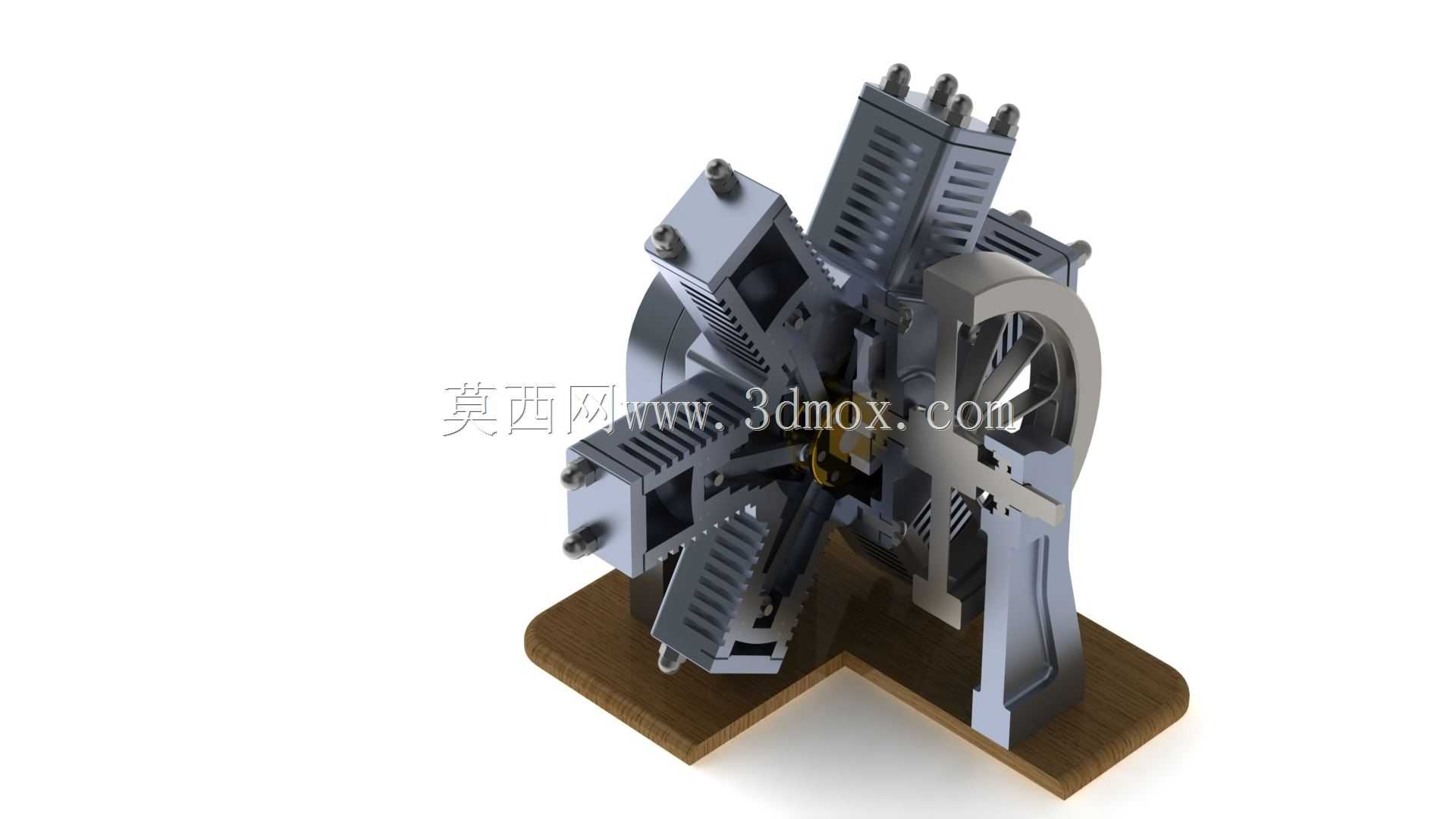

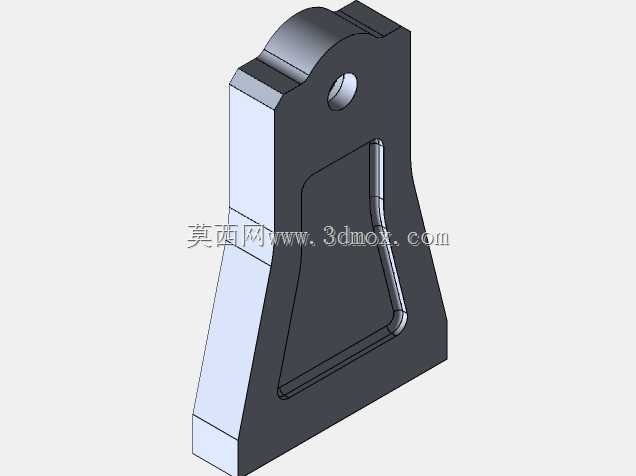

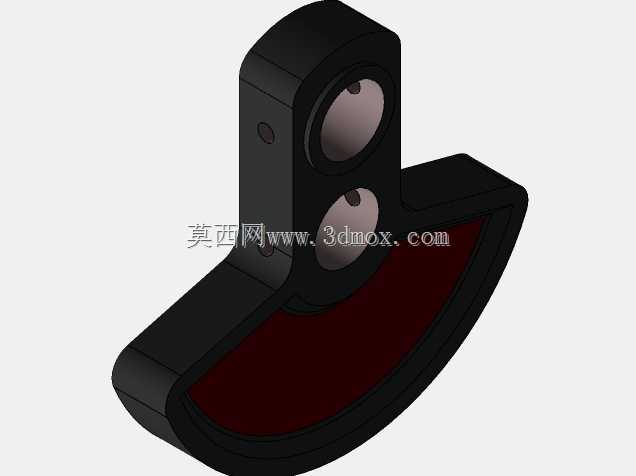

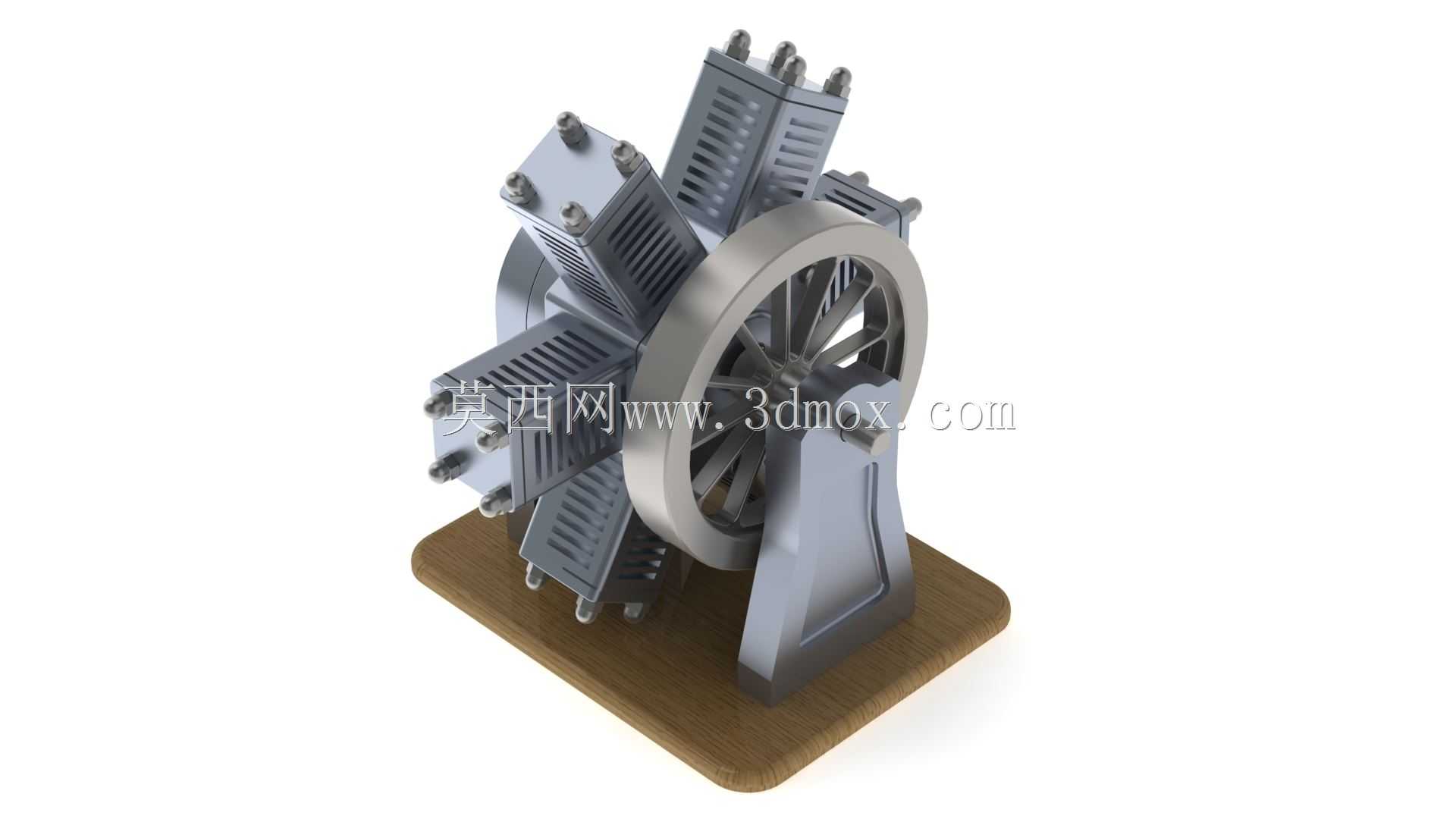

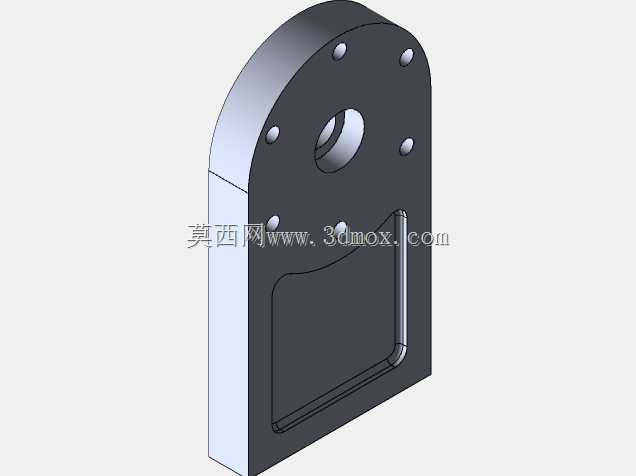

　　气压推动活塞做直线往复运动，再通过连杆将直线运动转化为曲轴的旋转运动，曲轴输出端集成的大直径飞轮，能够储存旋转过程中的惯性动能，抵消单缸往复运动产生的转速波动，让整机输出转速更稳定。安装边界层面，整机底部设置了一体式的木质安装基座，基座上预留了与缸体支架、曲轴支撑座对应的定位安装孔，支架采用立式支撑结构，将曲轴的中心高度抬升到合适位置，避免缸体下端在回转过程中与安装平面发生干涉，整机的最大外轮廓由六个缸体的外端顶点、飞轮的外圆直径共同决定，径向尺寸从曲轴中心到单个缸体最外端的距离一致，整体呈对称的星型结构，安装时只需保证基座平面的水平度，即可让曲轴的回转轴线保持水平，减少连杆与活塞销、曲柄销之间的偏磨。从功能特性上看，这类径向布局的多缸活塞结构，最早在航空活塞发动机、小型固定式动力输出场景中得到广泛应用，相较于直列、V型缸体布局，径向排布的缸体能够在更小的整机回转直径内实现更大的排量输出，同时曲轴受力更均匀，单缸做功行程的重叠度更高，动力输出的平顺性具备天然优势。本次呈现的结构采用压缩空气作为动力介质，省去了传统内燃机的喷油、点火、复杂配气排气附属结构，整体结构更紧凑，常被用作教学演示教具、小型气动工具动力源、低压气动系统的动力执行端验证样件。从结构设计逻辑来看，六个缸体沿中心曲轴的回转中心呈放射状均匀分布，相邻缸体之间的夹角为60度，每个缸体内部的活塞通过连杆与中心曲轴的曲柄销铰接，当压缩空气按预设配气顺序通入对应缸体的腔室时，

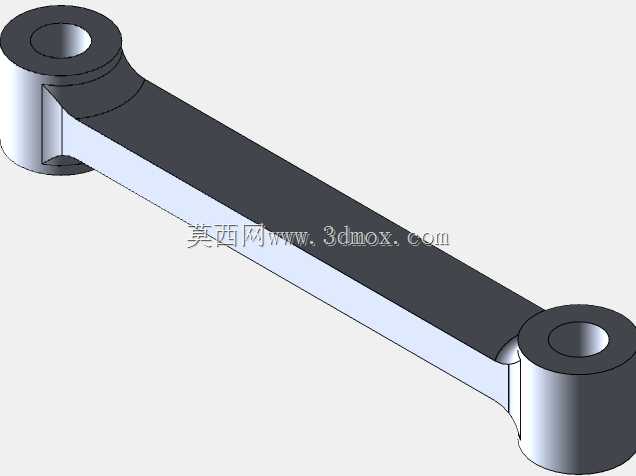

　　压缩空气驱动的形式让这套结构不存在燃油燃烧带来的高温、积碳、尾气排放问题，运行过程中仅需保证进气端的气压稳定在适配区间，即可实现稳定的转速输出，日常维护仅需定期检查活塞与缸壁之间的密封件磨损情况、连杆铰接点的润滑状态即可，维护成本远低于同功率等级的内燃机结构。设计过程中，首先需要确定单缸的缸径与活塞行程，结合目标输出功率、额定工作气压计算单缸的理论输出推力，再根据六缸均匀做功的配气逻辑，确定曲轴的曲柄偏心距，保证每个活塞到达上止点、下止点的位置精度，避免活塞运动到行程末端时与缸盖发生碰撞；其次要核算连杆的长度与摆角范围，径向布局下连杆随曲轴转动时的摆角比直列发动机更大，需要验证连杆在最大摆角位置时不会与相邻缸体的外壁发生运动干涉，

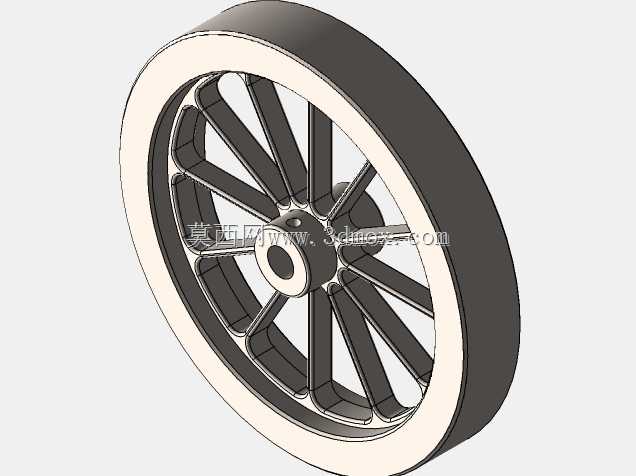

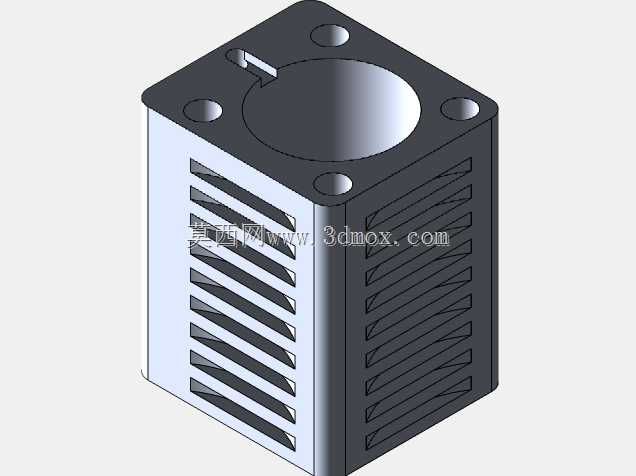

　　同时要保证活塞销、曲柄销处的铰接结构有足够的润滑空间，减少高速运转下的磨损。缸体本身采用散热鳍片结构，虽然压缩空气驱动的工况下缸体温升远低于内燃机，但鳍片结构能够在连续运转时快速带走密封件摩擦产生的热量，避免密封件因高温过早老化失效，延长整机的连续运行时长。飞轮的设计需要匹配整机的转动惯量需求，飞轮直径过小则储能不能抵消单缸做功的转速波动，整机运行振动大；飞轮直径过大则会增加整机的启动阻力，需要更高的进气压力才能驱动曲轴从静止状态开始转动，因此设计时需要结合单缸做功的冲击力、目标输出转速的波动允许范围，计算匹配合理的飞轮厚度与直径。在实际教学场景中，这类透明化或者外露结构的径向活塞装置，能够让学习者直观理解曲柄连杆机构的运动原理、

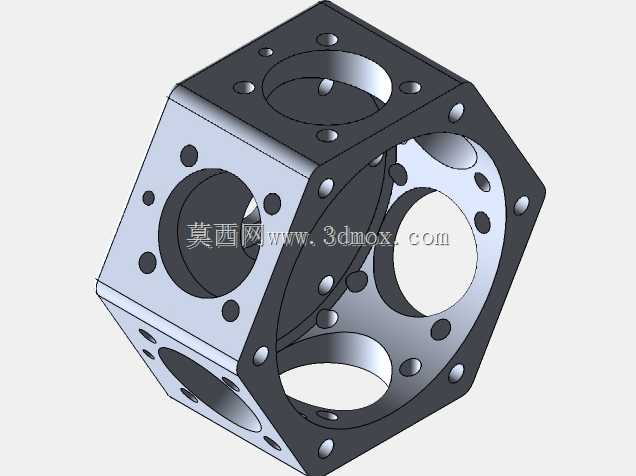

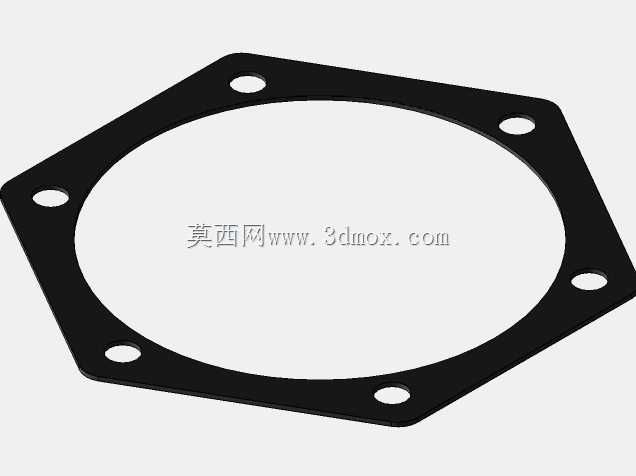

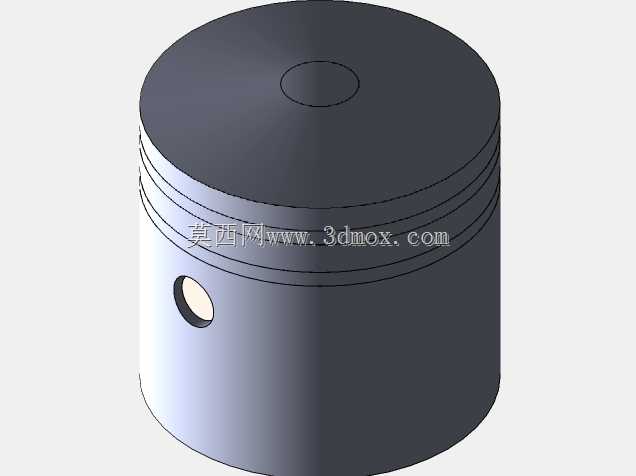

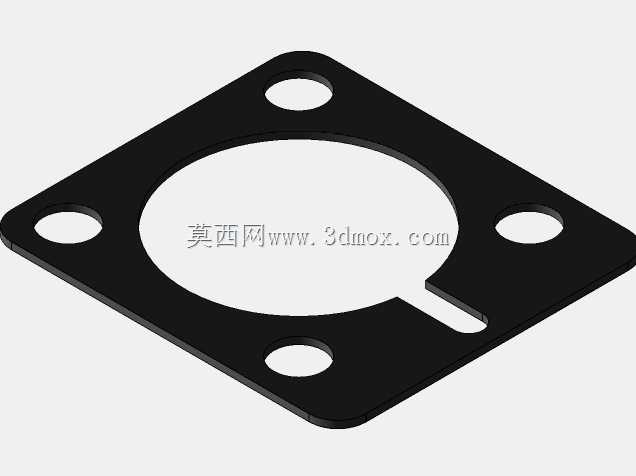

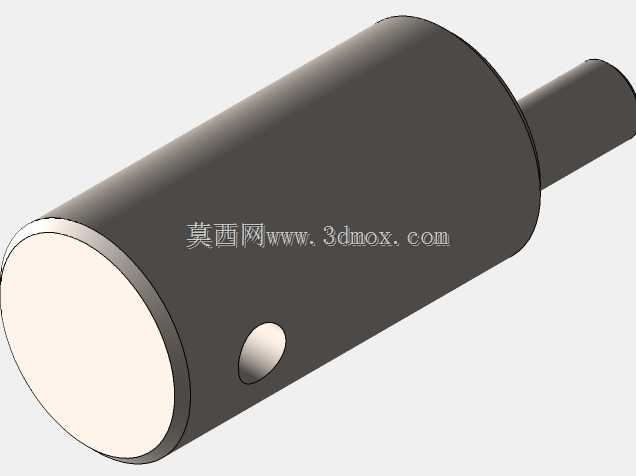

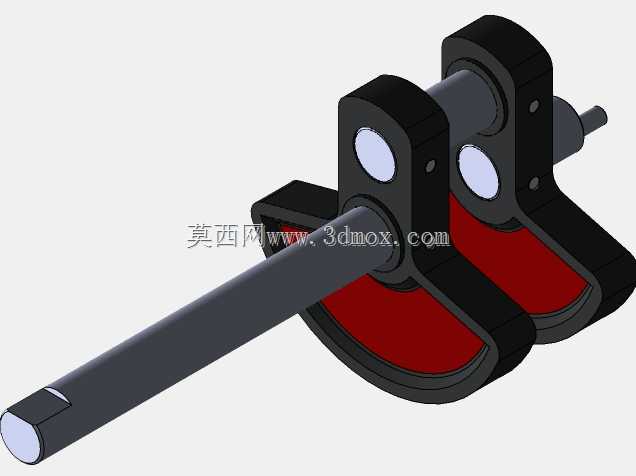

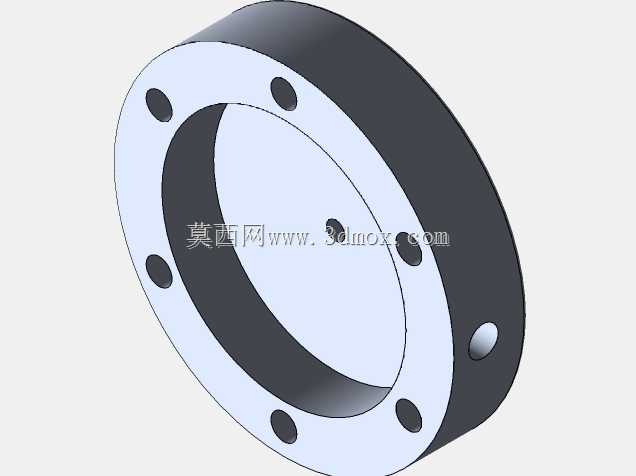

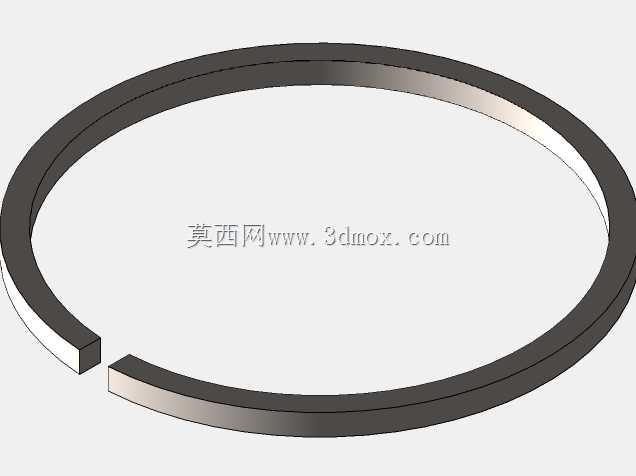

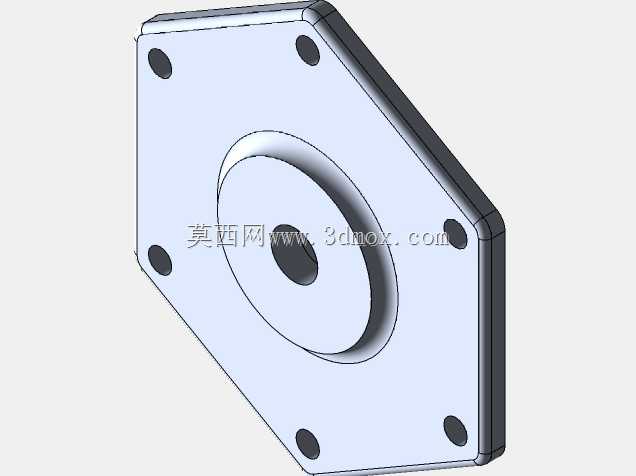

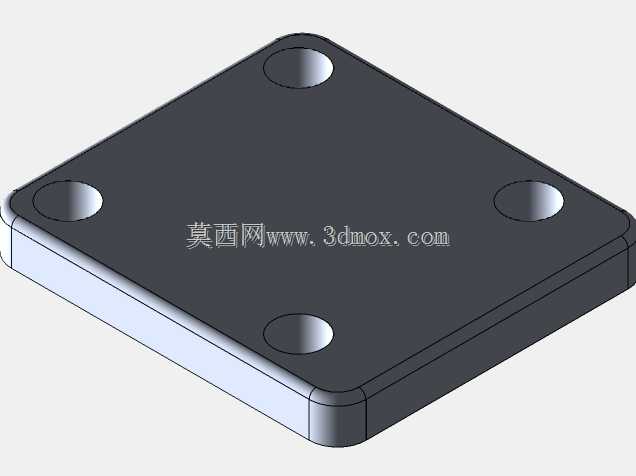

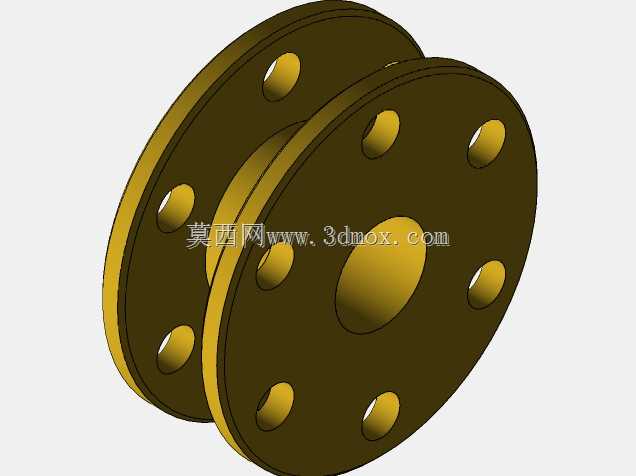

　　多缸顺序做功的动力传递逻辑，相比平面的原理图教学，实体结构能够清晰展示活塞往复运动、连杆摆动、曲轴旋转、飞轮储能的完整运动链条，帮助初学者快速建立空间运动的认知。在小型气动设备的应用场景中，这类结构可以通过调整进气压力、配气顺序实现正反转切换与转速调节，适合作为小型气动传送带、低压气动演示台的动力源，相比气动马达，径向活塞结构的低速扭矩输出更大，在低转速工况下不会出现齿轮式气动马达的爬行问题，运行稳定性更强。结构装配层面，每个缸体通过螺栓与中心的曲轴箱壳体连接，缸体与曲轴箱之间设置密封垫片，避免通入的压缩空气从结合面泄漏，活塞上的密封环采用低摩擦阻力的耐磨材质，既保证腔室的气密性，又减少活塞往复运动的摩擦阻力，降低驱动所需的气压阈值。曲轴的支撑点设置在飞轮侧与对侧的支架上，两个支撑点处安装滑动轴承或者滚动轴承，减少曲轴转动的摩擦阻力，同时限制曲轴的轴向窜动，保证曲柄连杆机构的运动间隙始终处于设计范围内。
