机械加工用高精度钻孔定位工装模板

　　在常规机械加工工序里，孔系加工的位置度偏差一直是批量生产中容易出现质量波动的环节，尤其是多孔位、有同轴度或者孔距公差要求的工件，单纯靠划线找正的方式不仅效率低下，对操作工人的技能依赖度极高，一旦划线出现偏差或者钻头进给时发生偏摆，很容易造成孔位超差，直接导致工件报废。这款钻孔定位模板就是针对这类加工场景设计的专用工装，核心作用是在钻床进给作业时，为钻头提供精准的导向约束，同时对工件形成稳定的定位压紧基准，从工艺端降低孔位加工的误差来源。

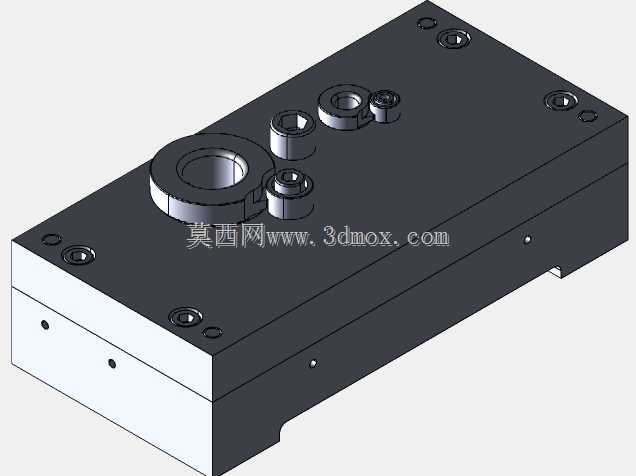

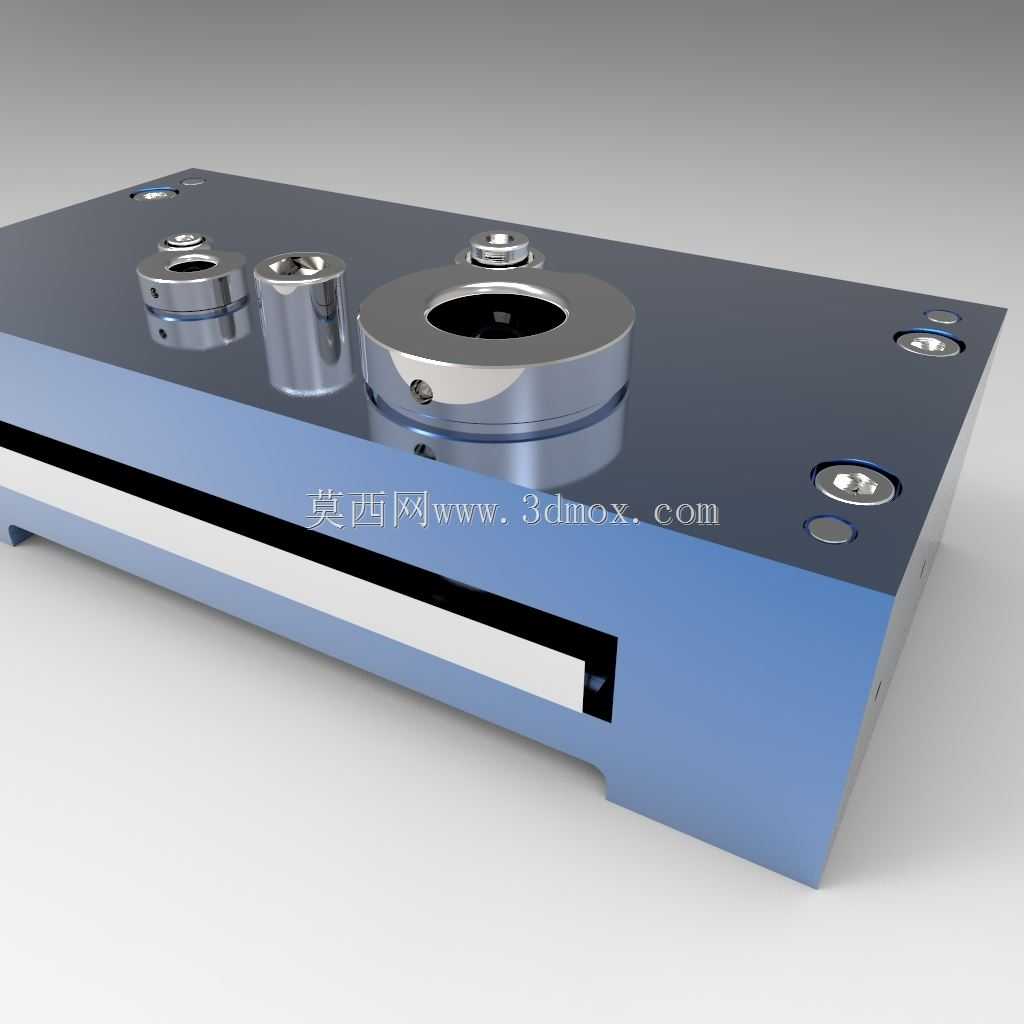

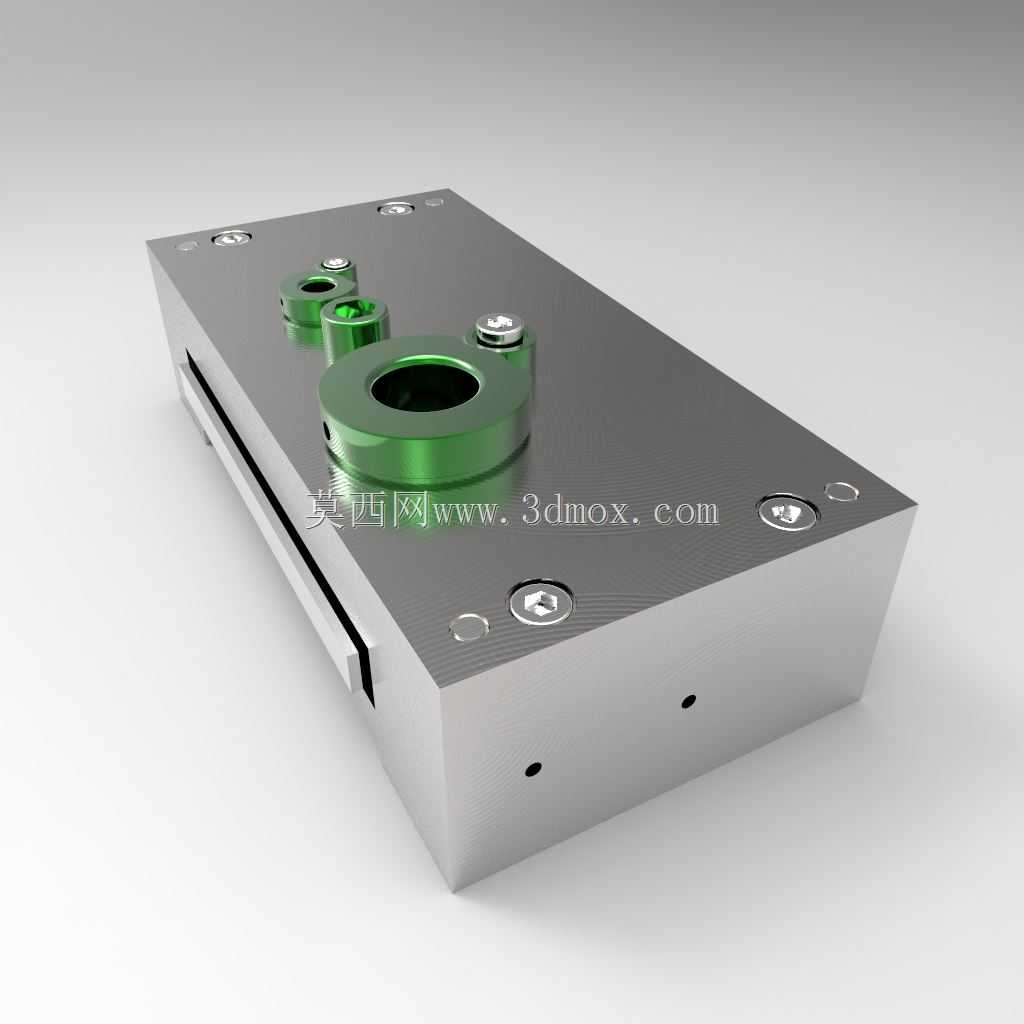

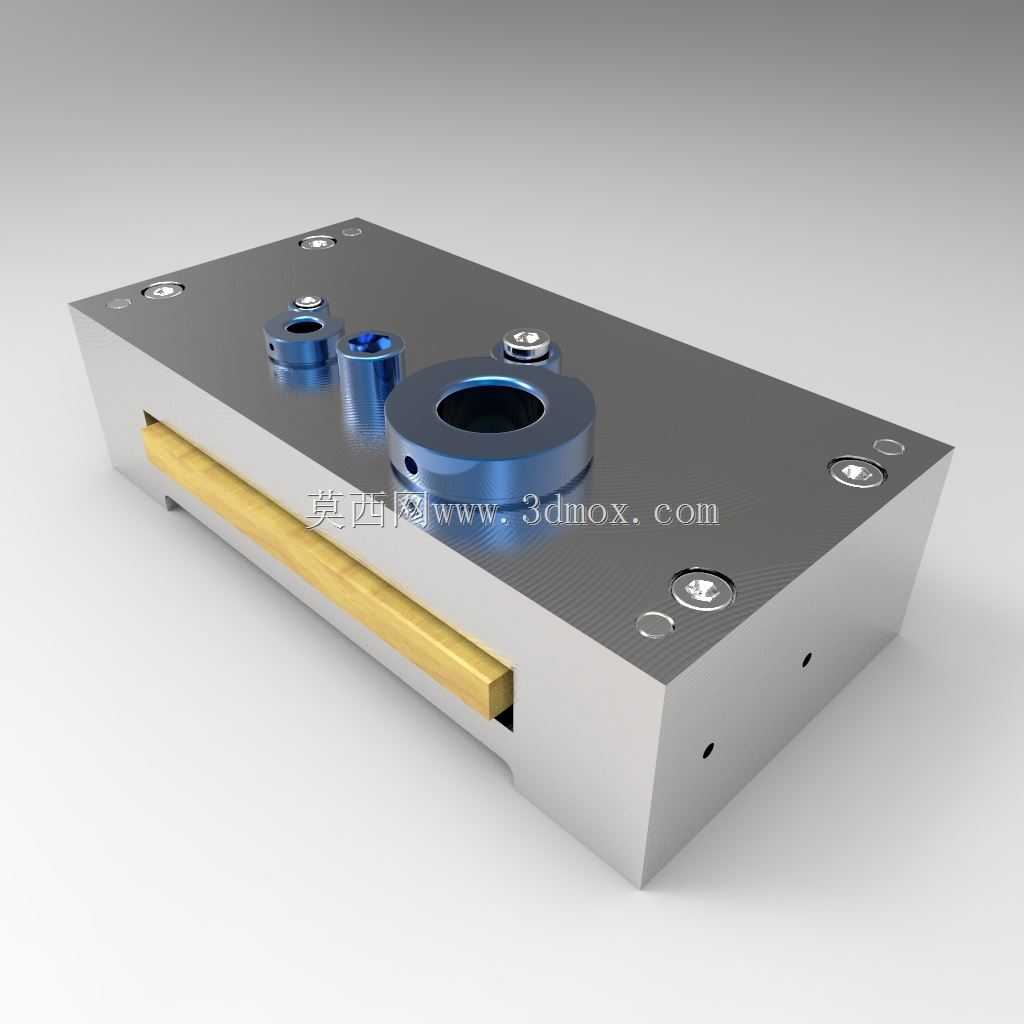

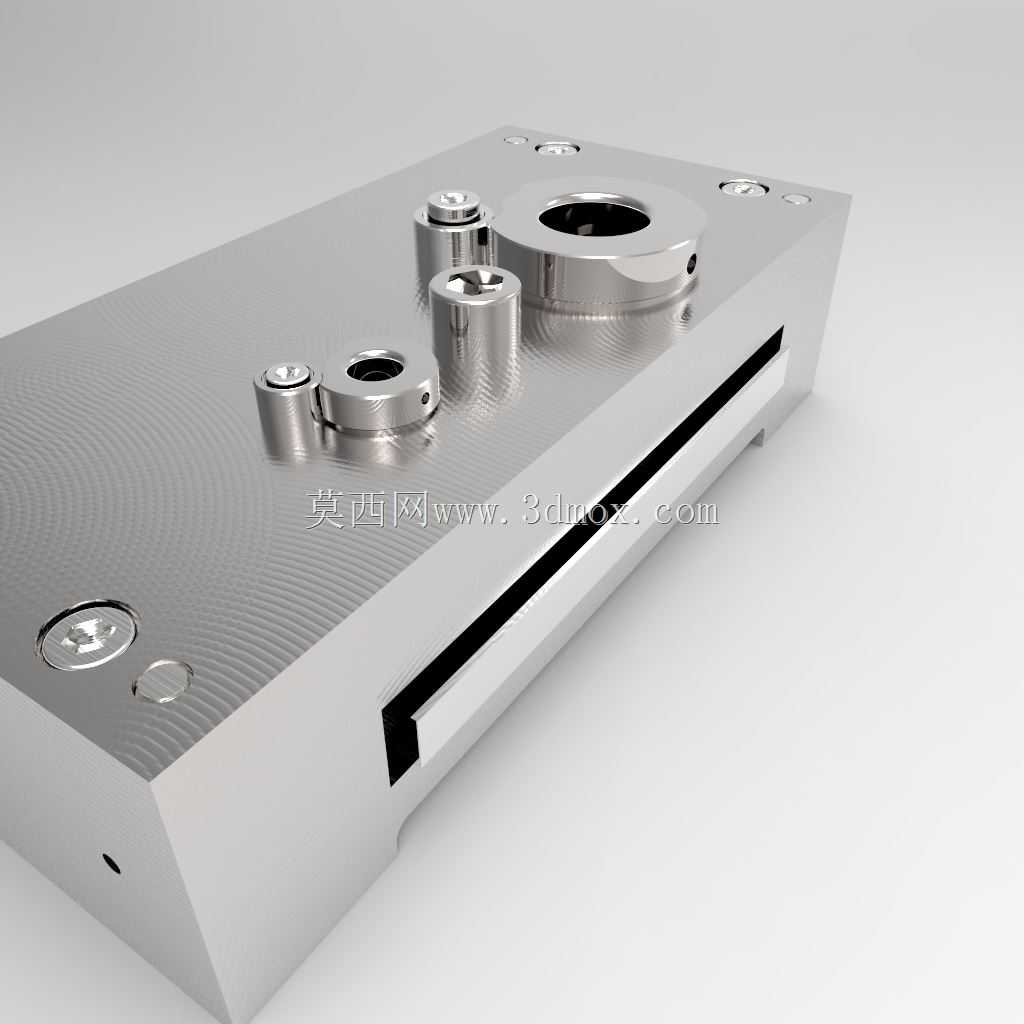

　　从结构设计逻辑来看，这款模板采用了分体式的基座加钻套组合结构，主体基座采用矩形块式布局，底部设置了通长的定位槽，能够直接适配工作台面上的T型槽或者工件上预设的定位凸台，安装时不需要额外做复杂的找正，只要将定位槽与基准边贴合，就能快速确定模板相对于工件的位置。基座上的钻套安装孔按照待加工孔的坐标位置精准排布，每个导向位置都配置了可拆卸的硬质合金钻套，钻套的内孔直径与对应规格的钻头外径做了小间隙配合，既能够保证钻头进给时的方向稳定，避免钻头切入时出现滑移偏斜，也能在钻套磨损后快速更换，不需要整体报废模板主体，大幅降低了工装的长期使用成本。

　　实际使用场景中，这类钻孔模板常应用于小批量多批次的板类、壳体类零件孔加工，比如传感器安装基座、小型设备面板、液压阀块安装面的孔系加工，不需要为每一类工件制作专用的固定式钻模，只要根据待加工孔的位置更换对应位置的钻套、调整定位块的位置，就能适配多种相近规格的工件加工需求。模板侧面设置了多个紧定螺钉孔，安装时可以通过螺钉将模板与工件或者工作台夹具锁紧，避免钻削过程中模板受钻头切削力作用发生位移，保证加工过程中的位置稳定性。

　　从安装边界尺寸来看，模板整体为长方体结构，长度方向适配常规小型台钻的工作台行程，宽度方向预留了足够的压紧空间，不需要额外制作过渡连接板就能直接装夹在台钻、立钻的工作台上；基座的厚度经过刚度校核，在钻削轴向力作用下不会发生挠曲变形，保证钻套的导向轴线始终垂直于工件加工面，避免出现孔轴线倾斜的问题。模板上还设置了多个辅助定位的销孔，当需要加工更高精度的孔系时，可以通过圆柱销将模板与工件上的工艺基准孔连接，进一步消除安装间隙带来的位置误差。

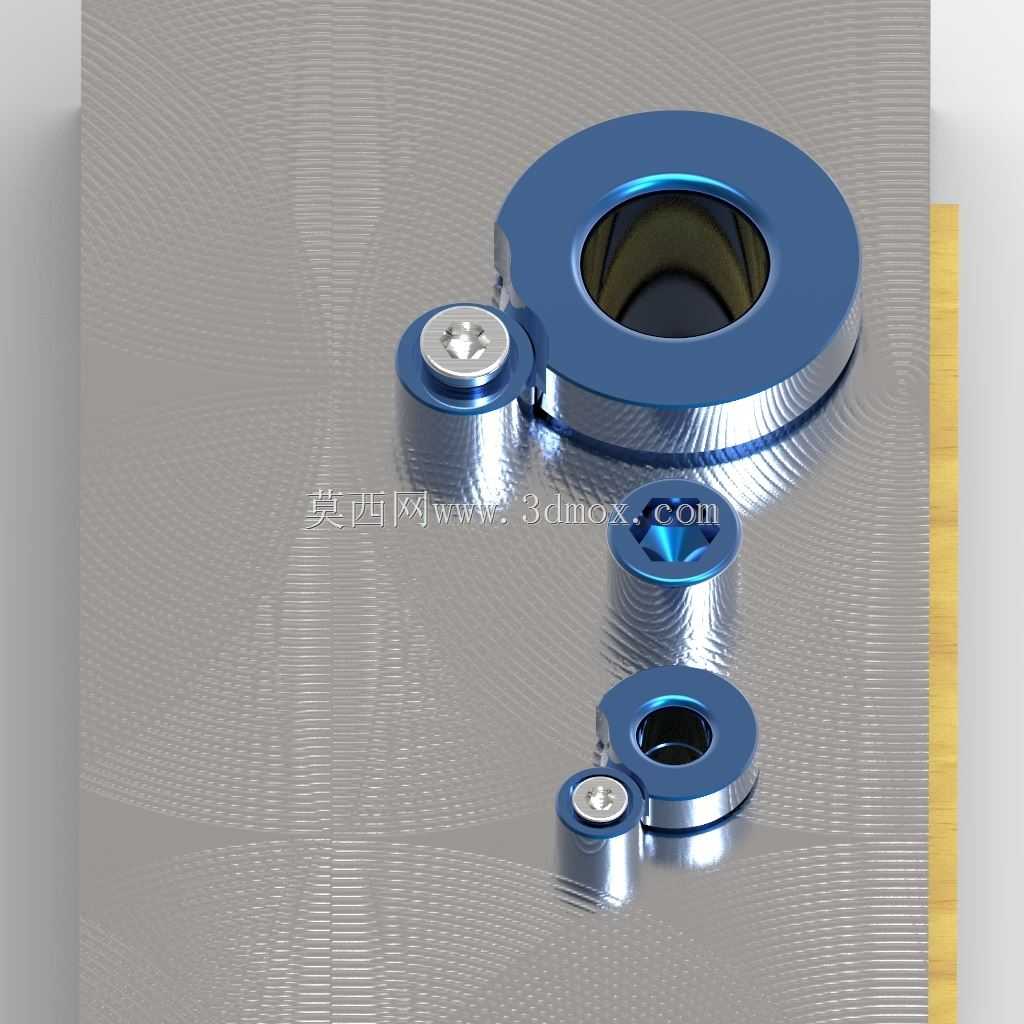

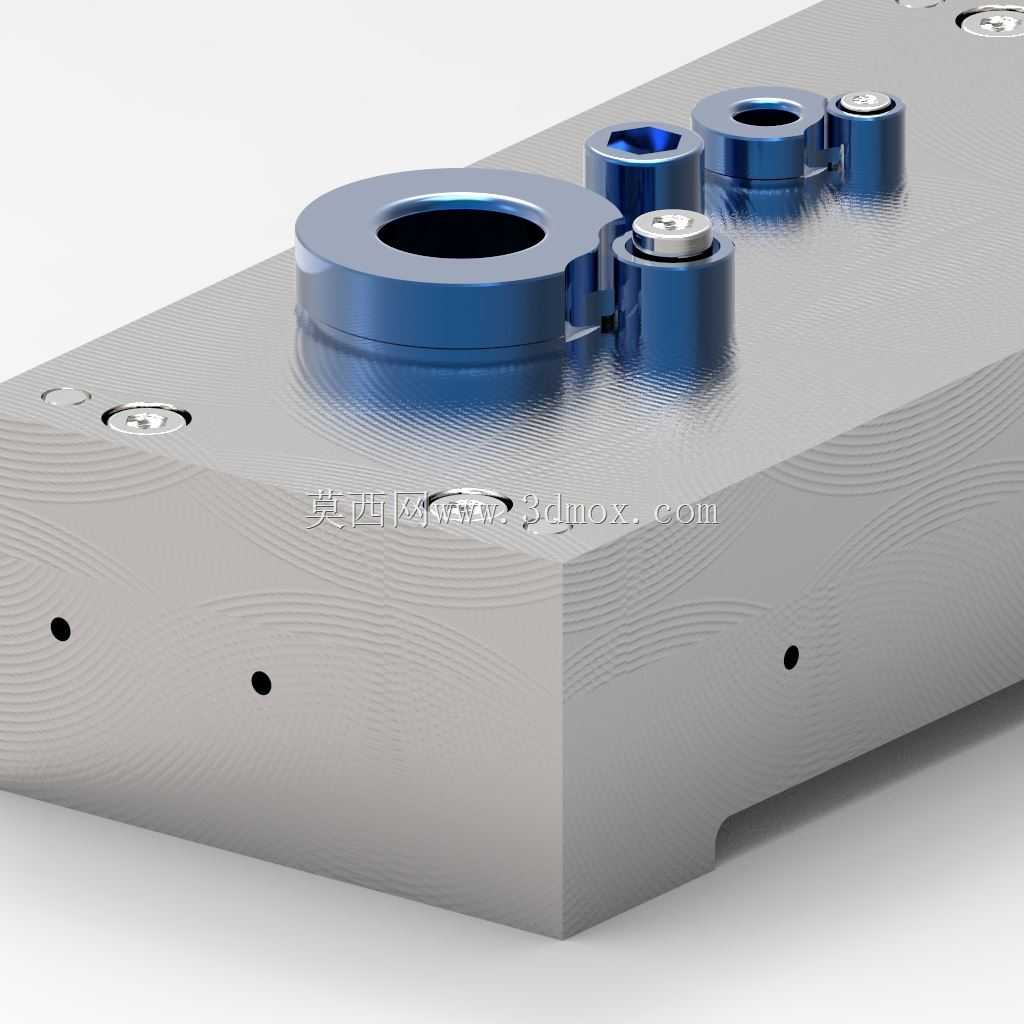

　　设计过程中，钻套的突出高度做了针对性优化，既保证钻头切入前有足够的导向长度，也不会因为突出过高导致排屑空间不足，钻削产生的切屑能够顺着钻套与钻头的间隙顺利排出，不会因为切屑堆积造成钻头过热或者孔径扩大。基座侧面的小孔为排屑和观察预留，加工过程中可以随时观察孔位的钻削进度，也能方便压缩空气伸入清理加工区域的切屑，避免切屑刮伤工件已加工表面。模板上的导向套分为不同内径规格，分别对应不同直径的钻头，同时部分带台阶的导向套还能够适配沉孔加工的需求，加工沉头孔时不需要更换工装，直接通过台阶导向套控制沉孔的深度和同轴度，一次装夹就能完成底孔和沉孔的加工，减少了工序周转和重复装夹的找正时间。

　　在工装的维护层面，这款模板的所有易损件均为标准可拆卸结构，钻套、定位块、锁紧螺钉都采用通用标准件，日常使用中如果出现磨损，不需要返厂维修，现场就能快速更换备件，大幅缩短了工装的停机维护时间。基座主体采用合金工具钢经淬火处理，表面硬度足够应对日常加工中的磕碰和摩擦，长期使用也不会出现基准面磨损导致的定位精度下降问题。对于加工现场来说，这类通用化的钻孔模板相比专用钻模，适用范围更广，工装投入成本更低，尤其适合多品种小批量的生产模式，能够在保证孔系加工精度的前提下，大幅降低划线、找正的辅助工时，提升钻削工序的加工效率，同时减少因为人工找正误差带来的废品损失。
