三链线布局用链式输送机架体结构

　　在车间产线布局规划、物料输送系统三维可视化搭建的场景中，这类三链线链式输送机的三维结构模型，能为结构设计人员、产线规划工程师提供非常直观的布局参考，避免二维图纸带来的空间认知偏差。很多离散制造车间的重型工件输送、托盘载具流转环节，都会选用多链线并行的链式输送结构，相比单链输送，三链线的支撑跨度更大，对宽幅托盘、大尺寸工件的承托稳定性更好，不会出现工件偏载倾翻的问题。

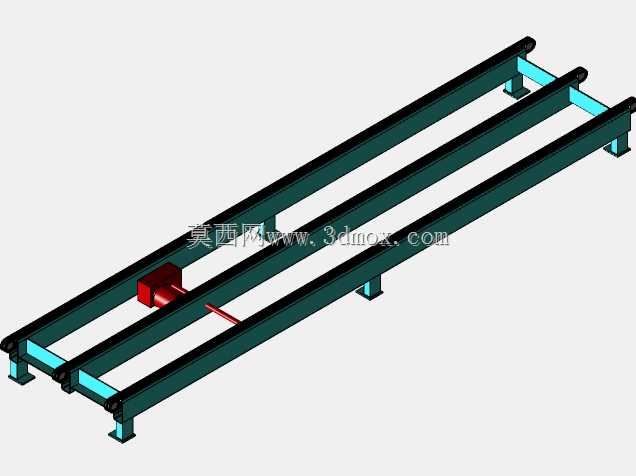

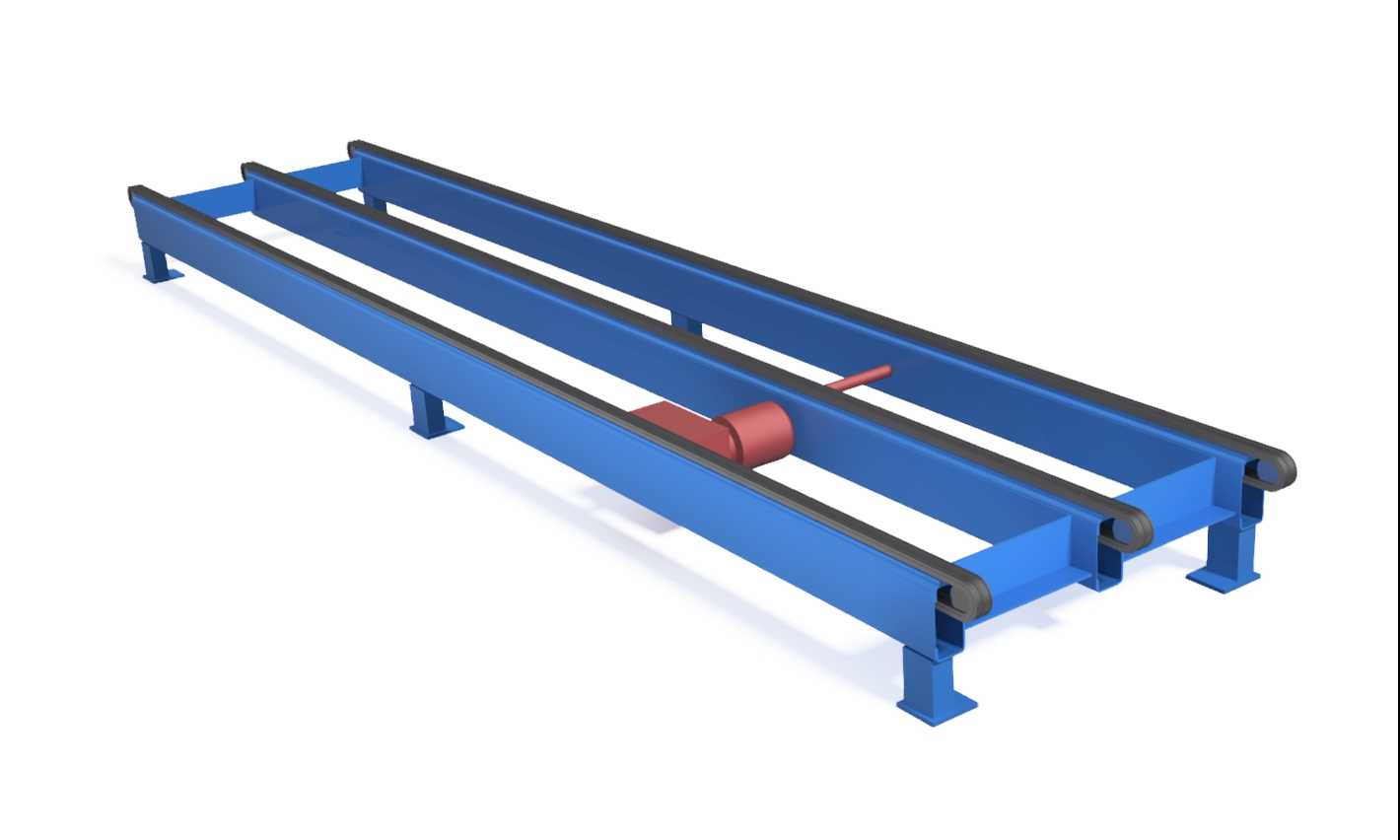

　　从实际用途来看，该类输送机主要用于车间内部工序间的工件水平输送，可衔接加工工位、检测工位、缓存工位，配合顶升移栽、挡停机构可组成柔性输送线，适配多品种小批量的生产流转需求。模型呈现的架体采用双主梁加中间辅助支撑的结构形式，三根平行的链条安装导轨固定在主梁上，导轨采用标准型钢加工，安装面预留链条滑槽的定位基准，能保证链条运行时的直线度，避免卡链、跳齿的故障发生。

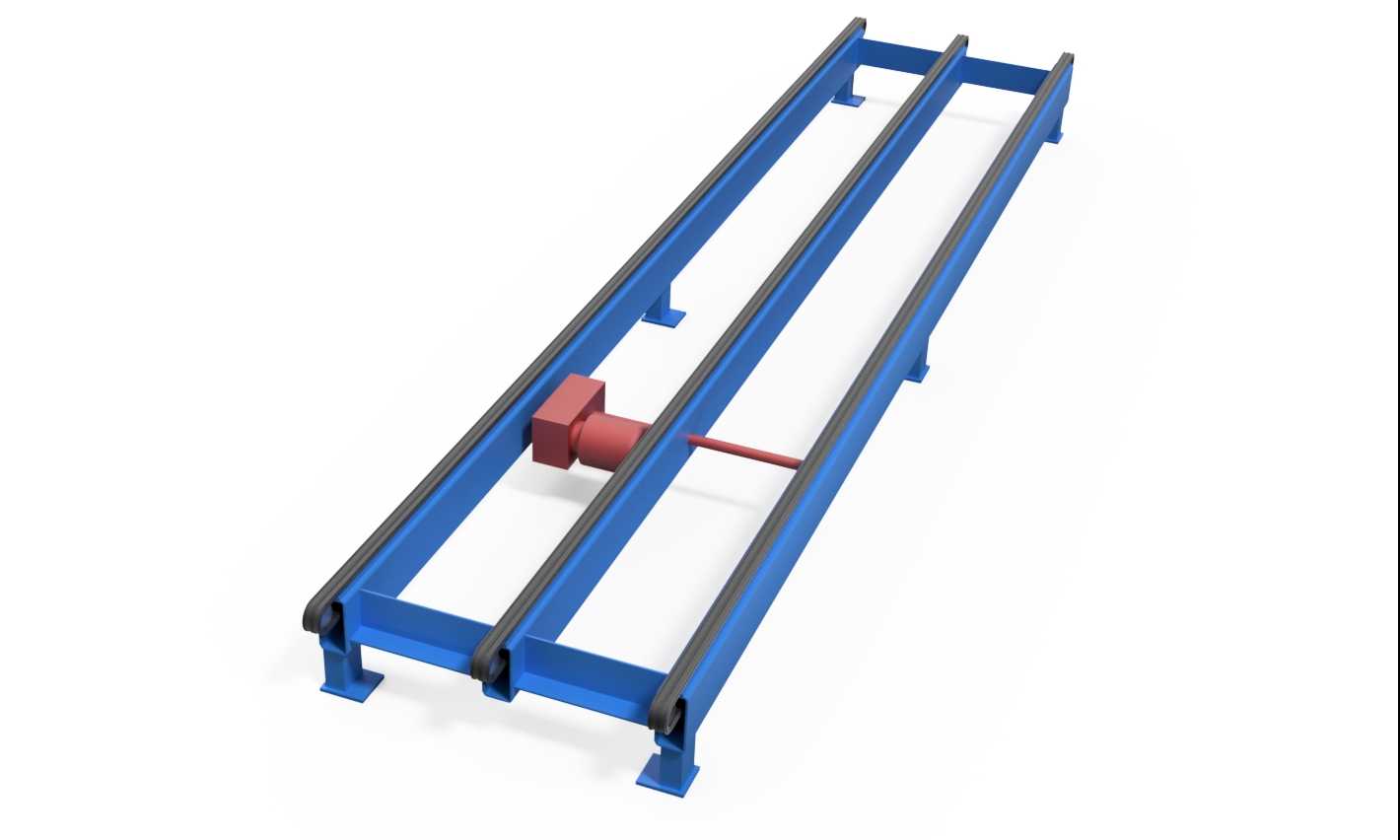

　　设计思路上，架体支脚采用可调式支撑结构，可根据现场地面的平整度调整架体整体水平度，支脚底板预留膨胀螺栓安装孔，方便现场固定安装，防止设备运行时出现移位。驱动端采用侧装式驱动单元布置，将减速电机安装在架体侧方，不占用输送线上下方的空间，方便后续维护时拆解驱动组件，同时驱动轴采用通轴设计，保证三根链条的运行同步性，避免多链线之间出现速度差导致托盘卡滞。

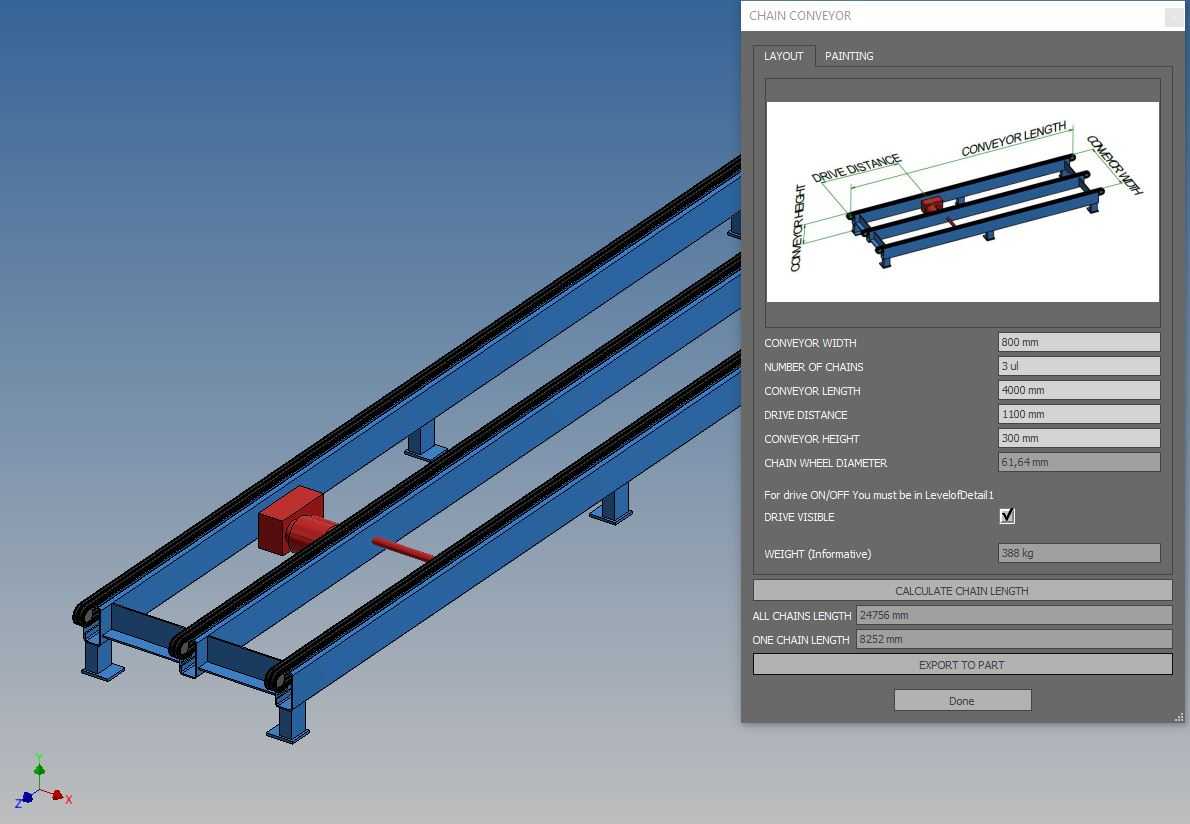

　　外形尺寸方面，该输送机有效输送长度为4000mm，架体总宽度为800mm，安装时需要预留的边界尺寸需要考虑侧方驱动单元的突出量，通常在架体宽度方向单侧预留300mm的维护空间，长度方向两端各预留200mm的安装调整空间，高度方向可根据对接工位的高度需求，通过调整支脚的伸缩量来适配，常规安装高度范围在700mm到900mm之间，符合人工操作工位的 ergonomic 要求。

　　从结构细节来看，链条选用标准输送用短节距滚子链，链条上方可根据输送工件的形式加装托盘支撑块，架体两端安装从动张紧机构，通过调整螺栓调节链条的张紧度，补偿链条运行磨损后的伸长量，张紧行程预留50mm，能满足长期运行的维护需求。架体的主梁采用矩形钢管焊接成型，焊接后做去应力处理，避免长期承载后出现焊接变形，导轨安装面做铣削加工，保证平面度公差在0.5mm/m以内，确保链条运行平稳无卡顿。

　　在三维可视化应用场景中，该模型可直接导入产线仿真软件，用于搭建数字化车间的虚拟调试环境，验证输送线与周边设备的干涉情况，提前排查布局不合理的问题，减少现场安装调试的返工量。对于结构设计新手来说，该模型的架体结构、驱动布置、张紧机构设计都具备参考价值，可作为同类输送设备设计的基础框架，根据实际输送载荷、输送速度的需求调整型材规格、驱动功率参数，快速完成定制化设计。

　　需要注意的是，该模型仅为布局可视化用的简化结构，实际工程应用时需要根据输送工件的最大重量核算主梁的挠度、链条的安全系数、驱动电机的扭矩，补充链条润滑系统、安全防护护罩、工件检测传感器安装位等细节结构，不能直接用于生产制造。在安装边界校核时，还要考虑输送线对接的顶升移载机、转角机等设备的接口尺寸，保证输送面高度一致，托盘流转顺畅，避免出现高度差导致工件输送卡顿。
