摆式滚筒用带法兰橡胶密封结构

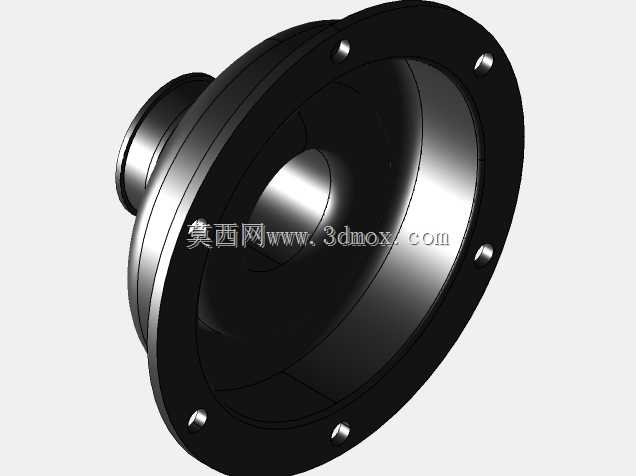

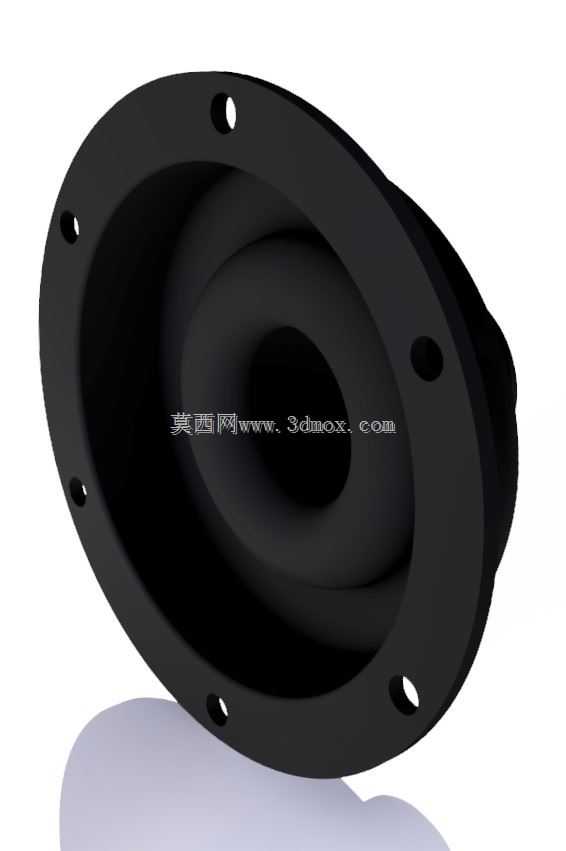

　　在散料输送、物料分选这类连续作业的生产场景里，摆式滚筒是承担物料承托、转向输送同时完成摆动匀料动作的核心执行部件，这类部件的运行工况往往伴随大量粉尘、细碎颗粒飞溅，部分潮湿工况下还会有浆液、水雾附着，一旦转动配合的轴端位置密封失效，外界杂质侵入轴承配合面，短时间内就会造成滚道磨损、润滑脂失效，直接引发滚筒卡滞、摆动精度超差，甚至导致整条输送线非计划停机。这款针对摆式滚筒开发的橡胶密封结构，正是为解决这类摆动+转动复合运动下的轴端密封难题设计的。从结构形态来看，密封主体采用一体化模压成型的橡胶材质，下部设置带均布安装孔的法兰盘结构，安装时法兰盘可通过螺栓直接固定在滚筒端座的安装基准面上，

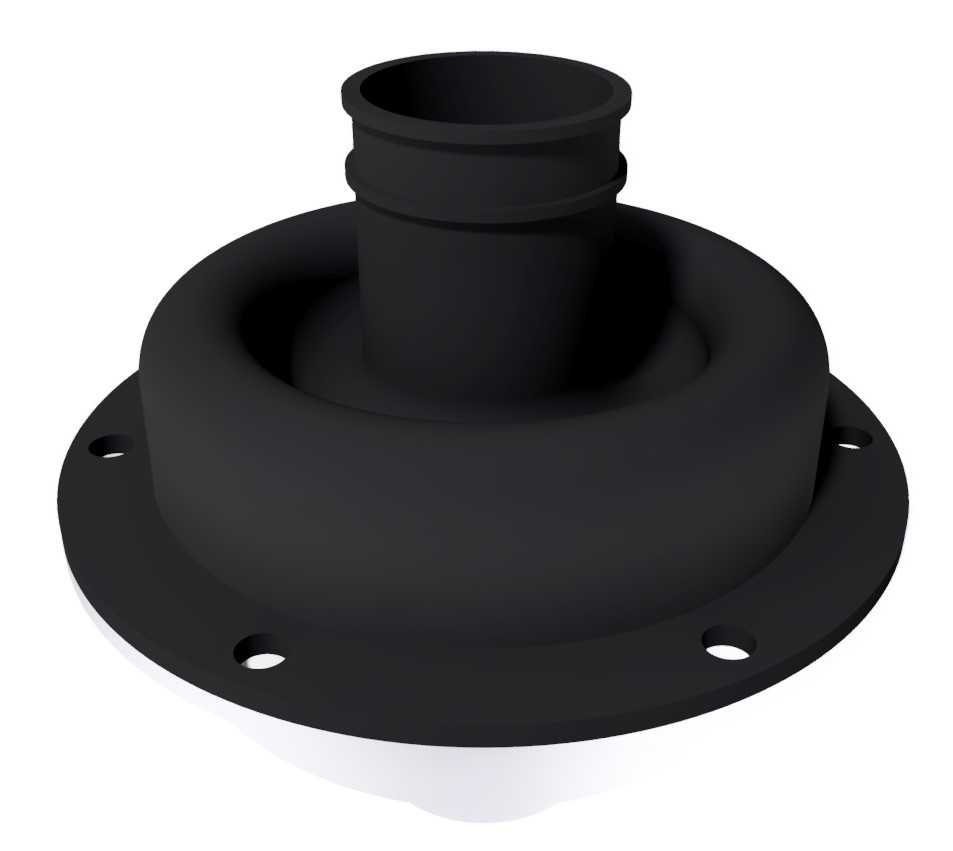

　　法兰面与端座贴合时依靠橡胶自身的压缩形变填充配合面的微观间隙，无需额外加装密封垫片即可实现端面静密封，避免了多组件拼接带来的密封间隙风险。上部的筒状密封段采用阶梯式内孔设计，不同直径的内孔段可分别适配轴径的不同配合位置，靠近法兰端的内孔段与轴套保持过盈配合，唇口位置做了圆弧过渡处理，既可以在轴做周向转动时保持稳定的接触压力，又能在滚筒摆动产生小幅径向偏移时，依靠橡胶自身的弹性形变补偿轴的位移量，不会因为偏心出现局部接触压力过大导致的唇口快速磨损，也不会因为接触压力不足出现密封间隙。密封主体的中部做了向外隆起的圆弧鼓型结构，这个结构并非造型上的冗余设计，一方面鼓型的褶皱结构可以给密封件提供更大的形变余量，当摆式滚筒做最大角度摆动时，

　　筒状密封段不会因为拉扯产生过大的内应力，避免长期往复摆动导致橡胶材料出现疲劳开裂；另一方面隆起的空腔可以在密封内部留存一定量的润滑脂，既可以持续润滑唇口与轴的配合面，降低摩擦温升，延长密封件的使用寿命，又可以形成一道脂密封屏障，阻挡外界的粉尘、颗粒侵入内部轴承腔。从安装边界来看，法兰盘上的安装孔采用等圆心角布置，孔位公差适配常规摆式滚筒端座的通用安装尺寸，安装时无需对原有端座做二次加工即可直接替换原有密封件；上部筒状密封段的外径尺寸小于端座的避让孔直径，安装过程中不会与端座产生结构干涉，密封件的轴向总长度经过匹配设计，安装后筒状密封段的端部不会与滚筒内部的其他转动部件产生刮擦。在实际使用场景中，这类橡胶密封不仅承担密封防尘的作用，

　　橡胶材质本身的阻尼特性还可以吸收轴端转动、摆动过程中产生的小幅振动，降低轴承位置的振动传递到端座的量级，一定程度上改善整机的运行平稳性。不同于普通回转用的骨架油封，这款密封没有内置刚性骨架，整体依靠橡胶自身的结构强度和法兰安装的固定方式保持形态，在摆式滚筒这类存在频繁偏摆的工况下，不会出现骨架与橡胶本体脱层、骨架磨轴的问题，适配的线速度范围覆盖常规散料输送设备的滚筒运行转速，在-30℃到120℃的常规工矿环境下都能保持稳定的弹性和密封性能，针对有腐蚀介质的特殊工况，还可以通过调整橡胶配方适配耐油、耐弱酸弱碱的使用需求。设计过程中重点平衡了密封接触压力和摩擦阻力的关系，唇口的过盈量经过反复校核，既保证足够的密封比压阻挡杂质侵入，又不会因为过盈量过大导致唇口与轴的摩擦阻力过高，造成额外的功率损耗和橡胶件的快速磨损失效，法兰面的厚度设计也充分考虑了螺栓拧紧时的压缩量，避免拧紧力矩过大导致法兰部分过度变形，影响端面密封的均匀性。
