带Transys标识多辐条汽车轮毂结构设计

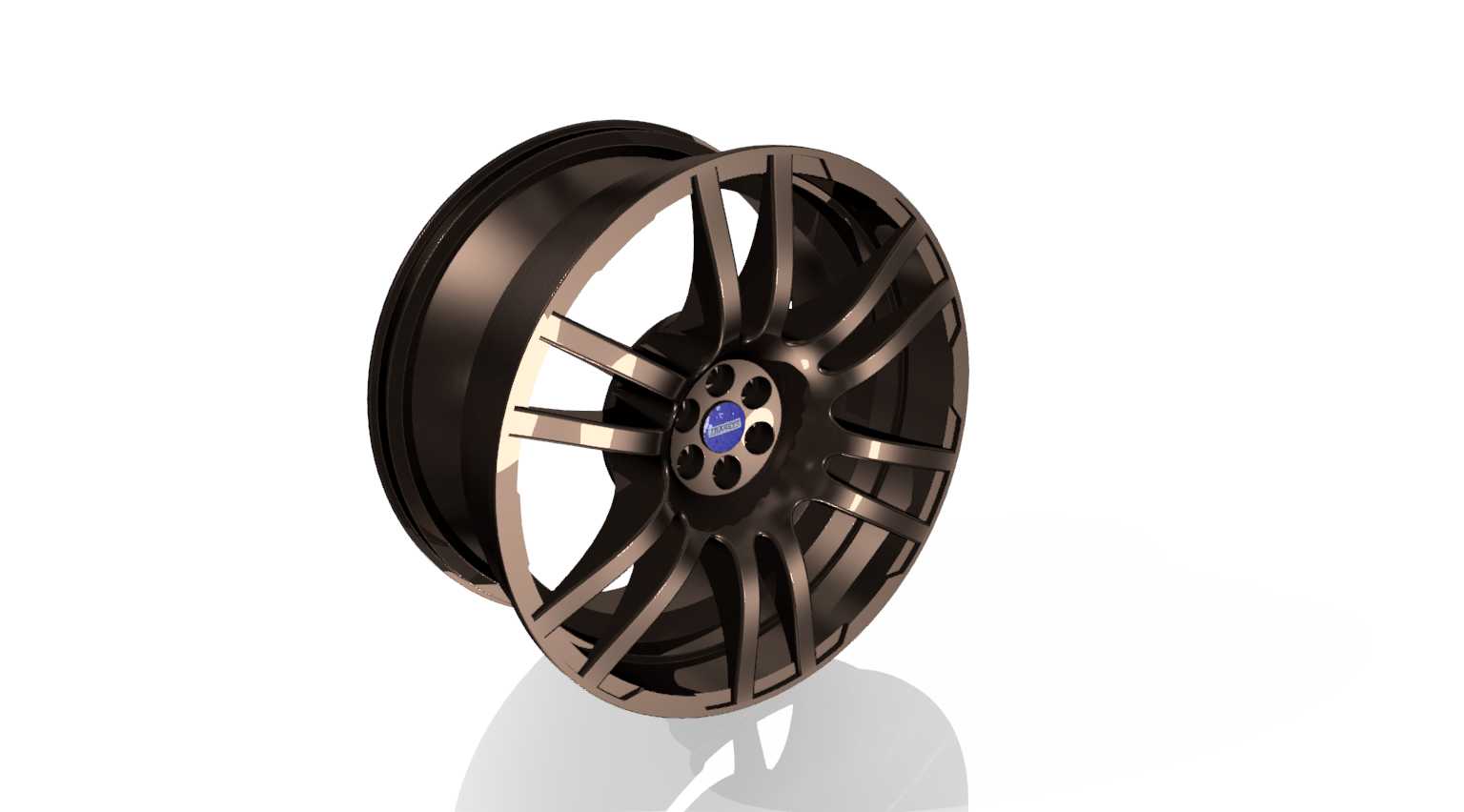

　　这款带Transys标识的轮辋，是面向乘用车辆行走系统开发的承载结构件，日常在整车装配场景中，承担着连接轮胎与车桥轴头、传递行驶扭矩、缓冲路面冲击的核心作用，不管是家用轿车的日常铺装路面行驶，还是改装车辆的非铺装路面轻度穿越场景，这类多辐条结构的轮辋都能适配对应的承载与散热需求。从实际装车的功能特性来看，轮辋的中心定位孔采用了台阶式配合结构，和轴头的定位止口配合时能保证同轴度公差控制在0.05mm以内，避免高速行驶时出现车轮动平衡超差引发的方向盘抖动问题；周围均匀分布的螺栓孔采用了球面沉孔设计，和轮毂螺栓的球面螺母配合时，能自动补偿安装时的微小角度偏差，保证每个螺栓的预紧力均匀分布，不会出现单个螺栓受力过载断裂的风险。轮辋的轮缘部分采用了加厚的卷边结构，在轮胎拆装或者行驶中遇到路肩剐蹭时，能避免轮缘变形导致的轮胎密封失效，减少慢漏气的故障概率。

　　设计这款轮辋的时候，首先考虑的是铸造工艺的可行性，整体采用低压铸造的成型方案，所以轮辐的壁厚从中心安装盘位置向外缘轮辋位置做了渐变减薄处理，中心安装盘位置因为要承受螺栓预紧力和轴头传递的扭矩，壁厚设置为18mm，保证足够的刚度避免安装面变形，轮辐位置的壁厚从根部12mm逐步过渡到外缘的6mm，既保证了辐条的抗弯强度，又能控制整体重量，降低簧下质量提升整车的悬挂响应速度。辐条采用了双组五辐的分叉式布局，每组两根辐条之间预留了足够的通风间隙，车辆行驶时气流能顺着辐条间隙流向刹车卡钳和刹车盘位置，带走制动过程中产生的热量，避免长距离下坡制动时刹车盘温度过高引发的热衰减问题。标识位置设置在中心盖的安装凹槽内，采用嵌入式的结构设计，不会因为行驶中的碎石冲击导致标识脱落，同时中心盖和轮辋的配合采用卡扣式连接，拆装方便，便于后期维护时更换中心盖或者调整动平衡块。

　　从安装边界尺寸来看，这款轮辋的节圆直径按照常规乘用车辆的五孔轴头标准设置，中心孔直径匹配对应车型的轴头尺寸，轮辋的宽度J值适配17到18英寸的常规家用轿车轮胎，偏距设置保证轮辋安装后不会超出翼子板边界，同时也不会和内侧的悬挂摆臂、刹车卡钳发生运动干涉，转向打满方向时，轮辋内侧和减震器弹簧的最小间隙保留了15mm的安全距离，即使在低温环境下橡胶衬套变形或者悬挂极限压缩时，也不会出现剐蹭问题。轮辋的气门嘴孔设置在两个辐条之间的轮辋凹槽位置，避开了辐条的加强筋位置，安装橡胶气门嘴或者金属气门嘴时都有足够的操作空间，充气时也不会和辐条发生干涉。实际建模过程中，轮辋的所有过渡位置都做了R3到R8的圆角处理，避免铸造时出现应力集中导致的冷隔或者裂纹缺陷，同时也能减少行驶过程中应力集中引发的轮辐断裂风险，轮辋的内侧轮槽位置做了光滑的曲面过渡，方便轮胎拆装时胎唇滑入轮槽，降低轮胎安装的难度，也能避免拆装时刮伤胎唇导致的轮胎密封问题。
