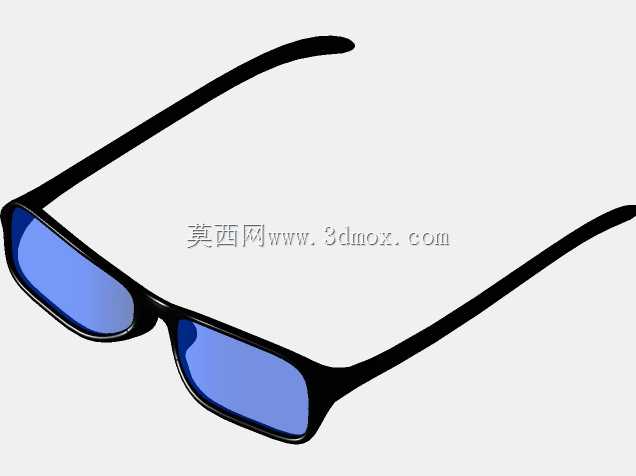

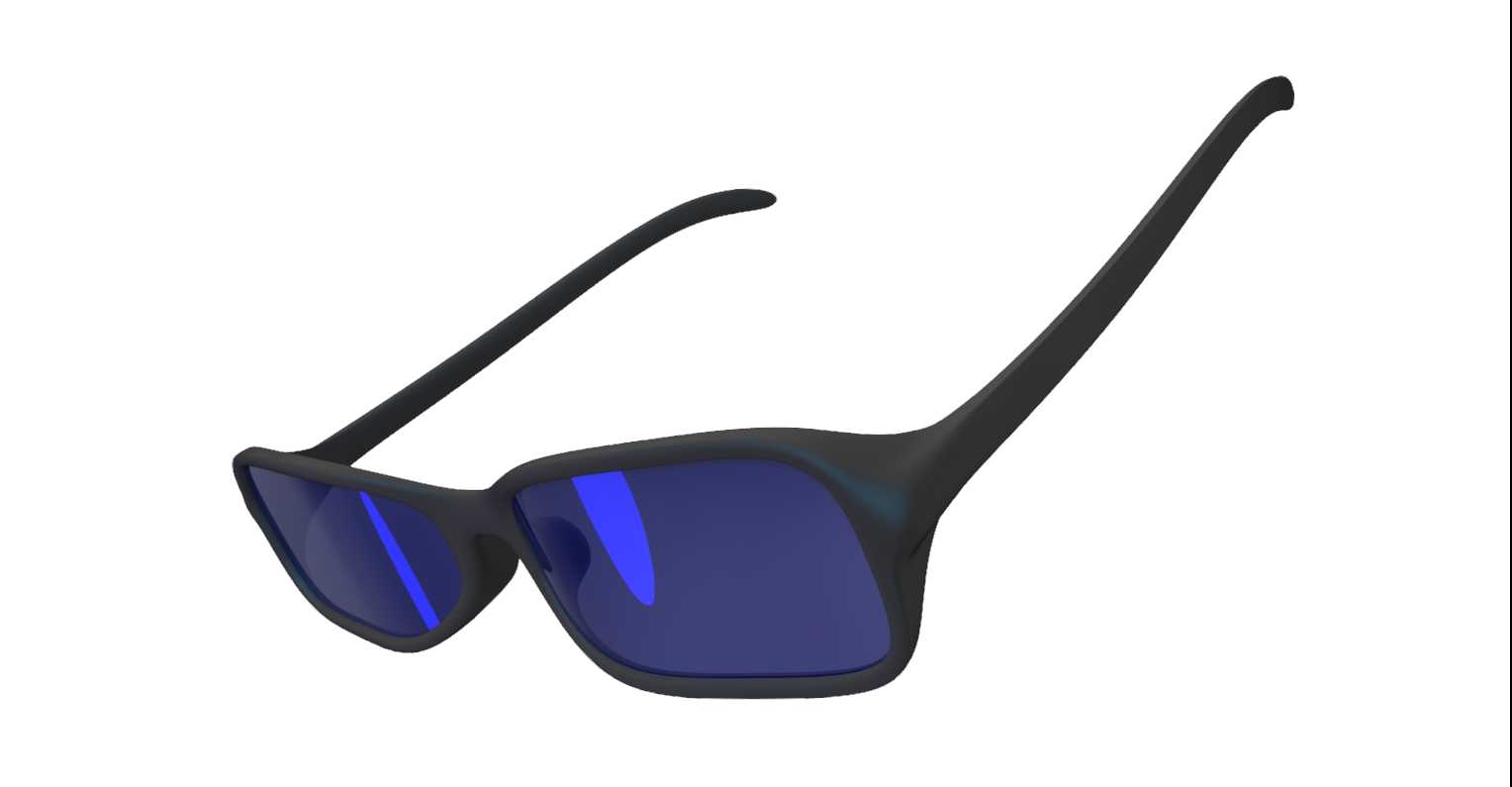

黑框蓝片运动款太阳眼镜结构设计

　　日常做穿戴类产品结构建模时，这类运动款太阳镜的曲面处理是很考验自由形建模功底的，很多刚接触多实体建模的工程师容易在镜框与镜腿的衔接处出现曲面褶皱，或是镜腿弯折弧度不符合人体工学的问题。从实际使用场景来看，这类眼镜主要适配户外骑行、登山、沙滩活动等强光环境，镜片的曲面弧度需要兼顾视野覆盖范围与光学畸变控制，不能为了追求造型夸张把镜片弯度做的过大，否则佩戴者看边缘景物时会出现明显的视物变形，长时间佩戴容易产生眩晕感。

　　建模过程中首先要确定镜框的整体尺寸边界，成人款的镜框总宽度一般控制在135mm到145mm之间，单镜片宽度在55mm到62mm区间，鼻梁架的宽度要根据亚洲人面部鼻梁高度做适配，通常在16mm到20mm，镜腿的总长度在130mm到140mm，其中耳挂部分的弯折角度要贴合耳后轮廓，弯折起点距离镜框铰链位置大概在90mm左右，这个尺寸是经过大量穿戴测试验证的，能保证佩戴时镜腿不会夹太阳穴，同时耳挂部分能稳定勾住耳后，运动过程中不容易滑落。

　　结构设计上，镜框与镜腿的铰链位置是核心受力点，建模时要预留出金属铰链的安装槽位，槽位的公差要控制在0.1mm以内，过松会导致镜腿开合晃动，过紧则会出现装配困难甚至撑裂镜框的问题。镜框的边缘厚度要做渐变处理，靠近镜片卡槽的位置厚度在2.5mm左右，保证卡槽有足够的强度卡紧镜片，镜框外边缘做0.5mm的圆角过渡，避免棱角过于尖锐划伤佩戴者皮肤。镜片的安装采用嵌入式卡槽结构，卡槽深度控制在1.2mm，卡槽内壁要做均匀的倒扣结构，倒扣量0.2mm即可，既能保证镜片安装后不会轻易脱落，又能在镜片需要更换时可以顺利撬出而不损坏镜框。

　　镜腿的设计采用从铰链处向耳后逐渐收窄的结构，铰链位置的镜腿宽度在8mm左右，到耳挂末端收窄到4mm，这种变截面设计既能保证铰链位置的结构强度，又能减轻镜腿末端的重量，减少长时间佩戴对耳后的压迫感。镜腿内侧要做轻微的内凹弧度，贴合头部侧面的轮廓，接触皮肤的表面做哑光磨砂处理，增加摩擦力的同时避免出汗后镜腿打滑。镜片部分采用深蓝色染色片，建模时要注意镜片的曲面是双曲率自由曲面，水平方向的弯度要大于垂直方向，保证水平方向的视野覆盖足够宽，垂直方向不会因为弯度过大导致下方视野被遮挡，镜片的厚度控制在2mm，边缘做倒角处理，避免装配时割手。

　　实际建模过程中用多实体建模方式拆分镜框、两个镜腿、两个镜片共五个独立实体，每个实体之间的配合间隙要提前预留，镜框与镜腿的铰链配合间隙留0.05mm，镜片与镜框卡槽的配合间隙留0.1mm，保证后续做结构干涉检查时不会出现实体重叠的问题。自由形调整曲面时要不断切换曲率分析工具检查曲面的G2连续性，尤其是镜框前表面与侧面的过渡位置、镜腿弯折处的曲面过渡，不能出现曲率突变的情况，否则后续做渲染或者开模时会出现明显的棱线，影响产品外观质感。鼻托位置和镜框做一体化设计，鼻托的凸起高度在3mm左右，表面做圆弧过渡，贴合鼻梁两侧的皮肤，不需要额外加装金属鼻托支架，简化装配流程的同时也减少了金属部件接触皮肤导致过敏的可能。

　　从产品功能特性来看，这款眼镜的整体重量控制在25g以内，建模时要通过调整实体壁厚来控制重量，镜框的内部做均匀的壁厚处理，壁厚1.5mm，既保证结构强度不会轻易摔裂，又不会因为壁厚过大导致整体过重。镜腿的末端可以预留配重块的安装位，如果后续需要做偏光款或者带近视内框的款式，可以在镜腿末端加小的配重块平衡前部重量，避免佩戴时眼镜往前滑。整体造型走简约运动风，没有多余的装饰结构，所有曲面都是为了功能服务，外框的棱角做小圆角处理，兼顾运动感与佩戴安全性，不会因为棱角过于突出在运动中发生碰撞时造成额外伤害。
