Multidos MDT-E1440称重给料机三维结构模型

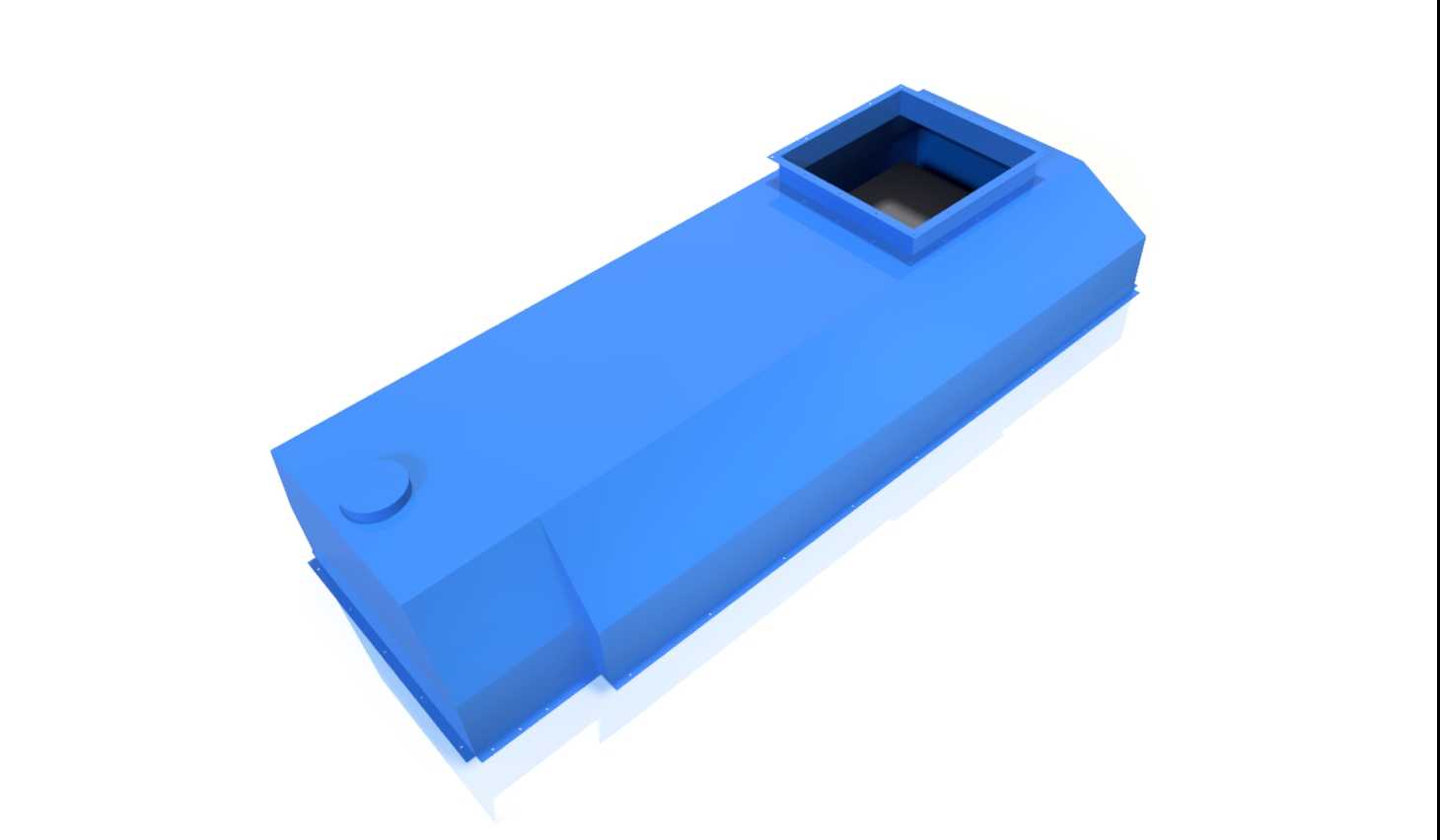

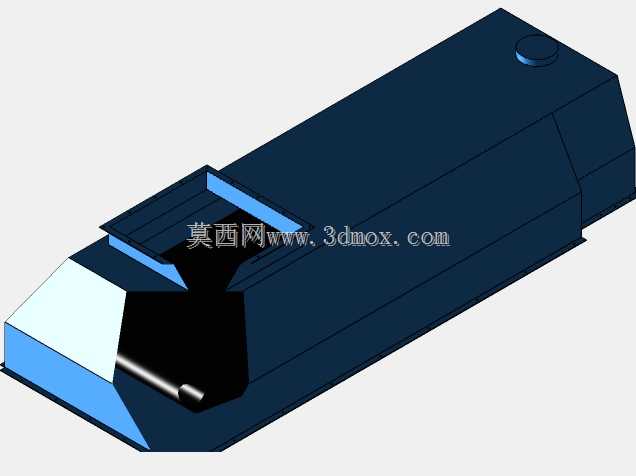

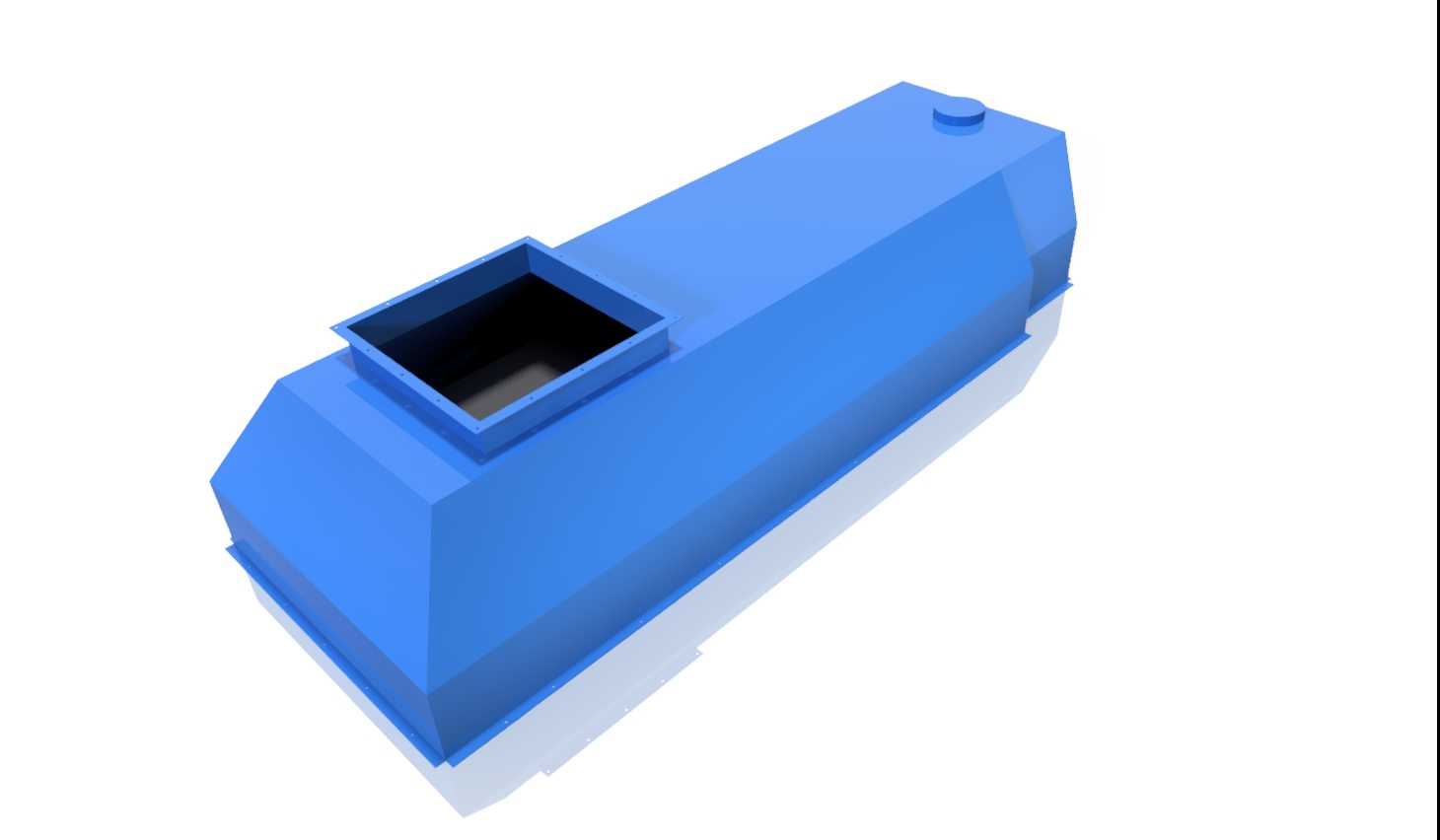

　　在散料连续输送的工业生产场景中，定量给料的精度直接影响生产配比的稳定性与成本管控效果，这款称重给料机的三维结构，完全围绕散料动态称重的实际工况做了针对性的结构适配。从现场安装的边界条件来看，设备整体采用长条形卧式布局，顶部居中设置方形进料口，进料口的法兰边预留了标准螺栓孔位，可直接对接上游料仓的出料溜管，无需额外做转接结构改造，进料口的内缘做了倒角过渡，能避免散装物料下落时出现卡滞、积料的问题，针对含水量偏高、流动性差的粉料或颗粒料，这种倒角设计能大幅减少物料挂壁的概率。设备主体的外壳采用折弯焊接的箱体结构，侧面做了局部加强筋凸起，既可以提升整体壳体的刚性，避免长期受物料冲击出现壳体变形，也能为内部的称重桥架、输送托辊组提供稳定的安装基准，要知道动态称重设备的测量精度，很大程度上取决于安装基准的稳定性，一旦壳体出现形变，称重传感器的零点就会发生漂移，直接导致计量误差超标。

　　从功能实现的结构逻辑来看，设备内部集成了输送单元与称重单元两大部分，输送单元的驱动端设置在设备尾部，张紧结构采用螺杆式可调设计，现场安装调试时可以根据皮带的老化伸长量灵活调整张紧度，避免皮带打滑导致的输送速度与称重数据不匹配；称重单元采用悬浮式桥架结构，称重传感器安装在桥架与固定机架的连接点位，能实时采集皮带上物料的单位长度重量，配合速度传感器采集的皮带运行速度，就能计算出实时的物料输送流量，通过闭环控制调整皮带运行速度，就能实现恒定流量的给料控制。这种结构设计可以适配多种散状物料的计量给料需求，不管是矿山、建材行业的矿石、煤粉，还是化工、食品行业的颗粒原料，都能通过调整皮带运行参数、更换适配的皮带材质来满足使用要求。

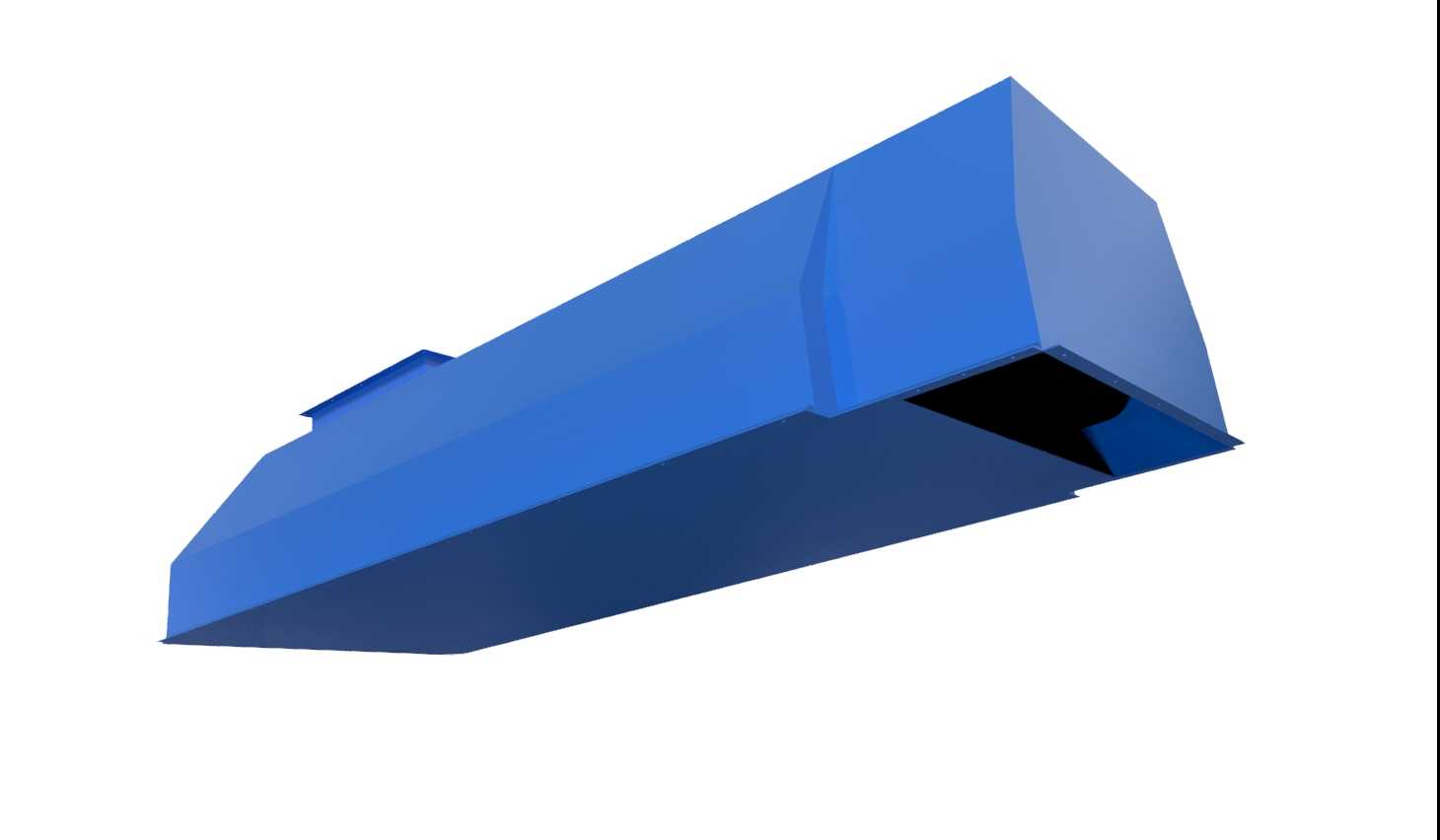

　　在设备的安装适配性设计上，整体外形的长宽高比例充分考虑了现有生产线的改造空间需求，设备底部预留了标准的安装支脚点位，支脚位置可以根据现场的基础预埋情况做小幅调整，不需要对现有生产平台做大规模的开孔改造；设备的检修端设置在侧面，日常维护时可以直接打开侧盖更换皮带、校准称重传感器，不需要拆解顶部的进料连接结构，能大幅缩短现场的停机维护时间。外壳的边角位置全部做了圆弧过渡处理，既可以避免生产现场人员巡检时发生磕碰，也能减少粉尘在设备表面积聚，方便日常的清洁打理。针对不同现场的安装高度差，设备的出料端可以根据下游设备的进料位置调整接料溜管的连接角度，不需要额外定制转接段，能降低现场安装的改造成本。

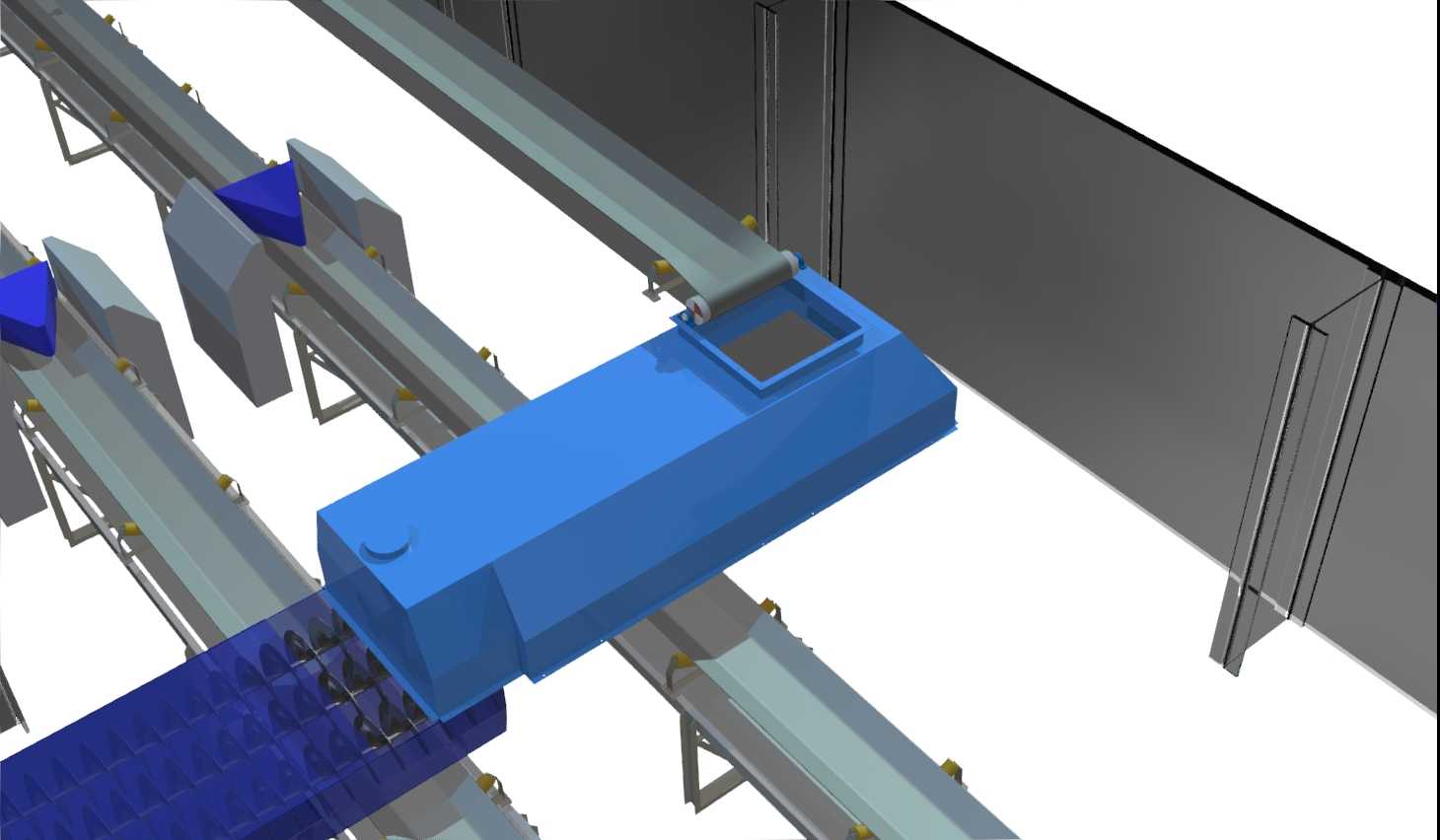

　　从三维建模的结构还原度来看，模型完整呈现了设备的外部壳体、进料口、检修位、安装支脚等所有外部结构特征，所有的安装孔位、连接法兰的尺寸都按照实际设备的安装边界做了等比例还原，结构设计人员在做生产线布局设计时，可以直接调用这个模型做干涉检查，提前预判设备与上下游溜管、电缆桥架、检修通道的位置冲突，避免现场安装时才发现空间不足的问题。对于设备选型人员来说，通过这个三维模型可以直观确认设备的外形尺寸、接口位置是否符合现场的安装条件，不需要反复核对二维图纸的尺寸标注，能大幅提升选型与布局设计的效率。模型的壳体壁厚、加强筋位置都按照实际设备的结构做了还原，也能为后续的设备结构优化、非标改型提供基础的结构参考，比如针对腐蚀性物料的使用场景，可以基于这个模型调整壳体的材质、增加内部衬板的安装结构，不需要从零开始搭建模型，能缩短非标设计的周期。
