威刚NH13系列外置移动硬盘结构设计

　　日常做工业现场数据采集、设备调试的工程师都有体会，车间里的工控机大多不允许随意插拔存储设备，且内置硬盘容量往往预留不足，这时候外置移动硬盘就是刚需——既要能扛住车间里的轻微磕碰、油污飞溅，又要能稳定传输大体积的三维模型文件、设备运行日志、现场采集的点云数据，不能像消费级轻薄硬盘那样稍微碰一下就出现坏道。这款外置硬盘的结构设计，完全是围绕工业现场与日常办公双重使用场景做的考量。

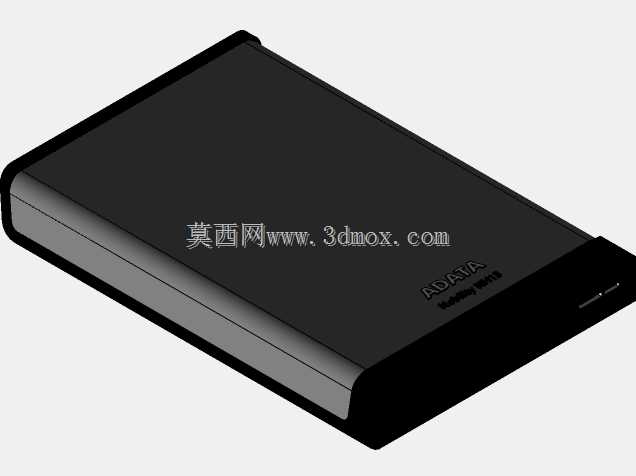

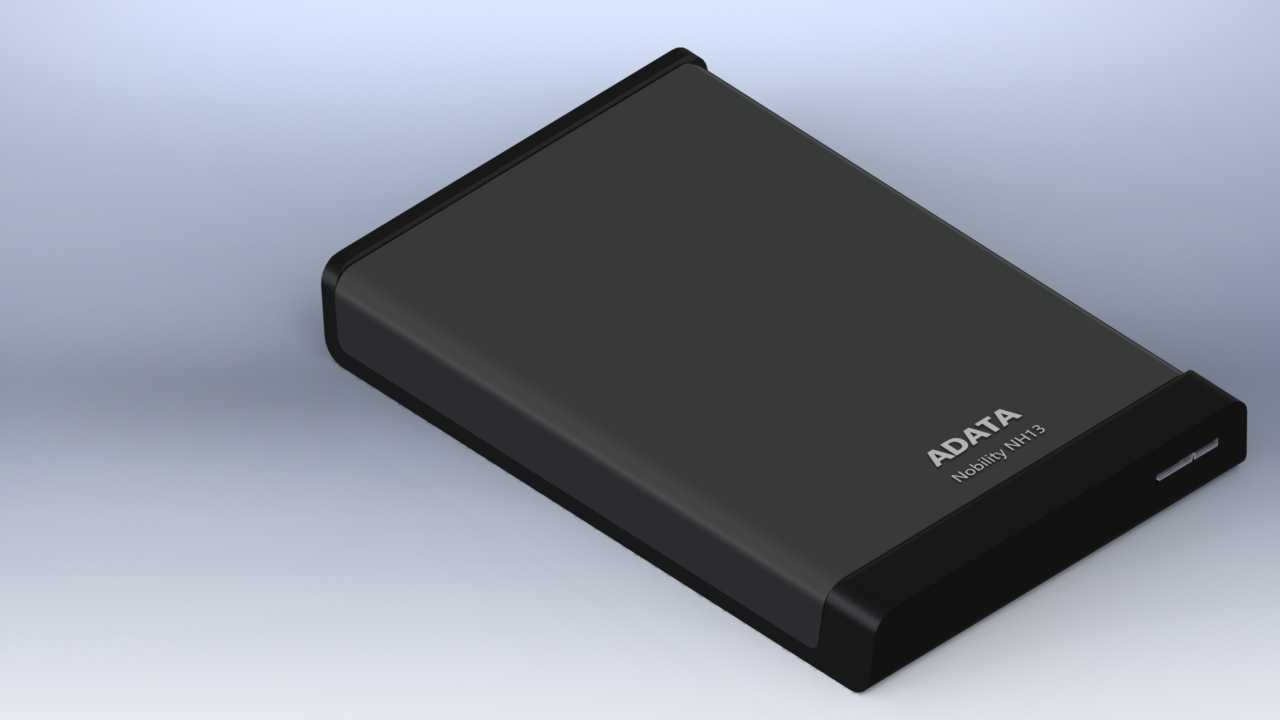

　　先看外壳的结构逻辑，整体采用高抗冲ABS工程塑料作为主体材质，四个边角做了加厚的圆弧过渡包边，没有尖锐的直角结构，这种设计不是为了好看，而是当硬盘从桌面高度意外滑落时，边角的加厚结构可以先接触受力，通过材料的微小形变吸收冲击能量，避免内部的2.5英寸机械硬盘盘片受到直接震动——要知道机械硬盘的磁头在非工作状态下虽然会归位，但超过150G的瞬时冲击依然可能导致磁头臂变形，边角的缓冲结构就是把落地瞬间的冲击峰值降到安全阈值以内。外壳表面做了细磨砂咬花处理，不是光滑的亮面，一方面是手持的时候不容易打滑，手上沾了少量切削液、油污的时候也能稳稳拿住，另一方面亮面外壳在车间环境里用不了三天就会布满划痕，磨砂面可以掩盖日常使用的细微磨痕，长期使用外观不会显得过于破旧。

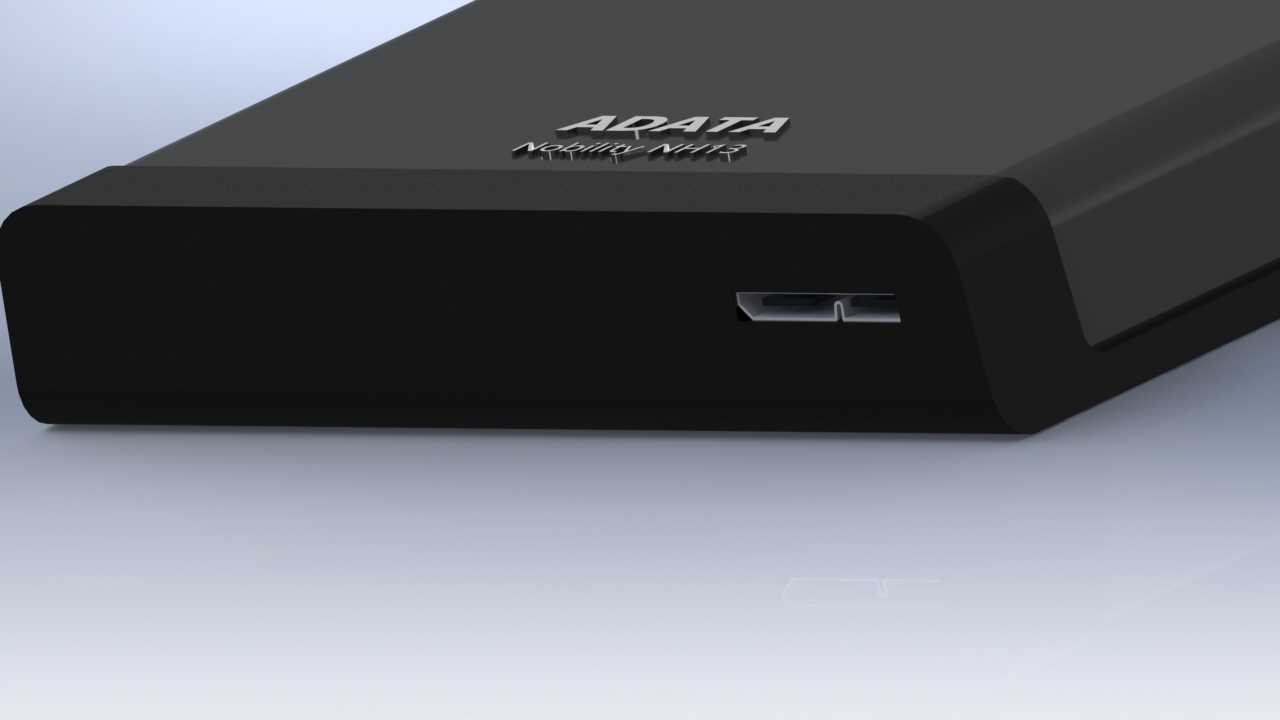

　　接口部分做了内凹式的限位设计，USB接口藏在外壳端面的内凹槽里，插拔数据线的时候不会因为外力掰扯导致接口焊盘脱落，很多便宜的移动硬盘用久了接口松脱，就是因为接口直接突出在外壳平面，稍微受力就会把PCB上的焊脚扯掉，内凹结构相当于给接口加了一圈防护筋，侧向受力的时候先碰到外壳筋位，不会直接作用在接口本身。侧面预留了细小的状态指示灯开孔，开孔位置做了遮光处理，光线不会从外壳缝隙漏出来，数据传输的时候指示灯闪烁，工程师不用凑近看系统托盘，扫一眼硬盘就能知道传输状态，在光线复杂的车间里这个设计非常实用。

　　尺寸设计上严格遵循2.5英寸移动硬盘的通用安装边界，整体长宽控制在120mm×80mm以内，厚度不到15mm，可以轻松塞进工装服的上衣口袋，或者工具包的侧袋里，不会占用太多空间。外壳的上下盖采用卡扣加超声波焊接的固定方式，没有外露的螺丝孔，一方面是外观更整洁，另一方面是车间里的金属碎屑、粉尘不会从螺丝缝隙钻进壳体内部，避免内部电路板积灰短路。内部的硬盘固定位做了一圈橡胶减震圈，硬盘不是硬连接在外壳上，而是通过橡胶圈悬浮固定，哪怕外壳受到轻微震动，橡胶圈可以过滤掉大部分高频震动，保护内部盘片和磁头。

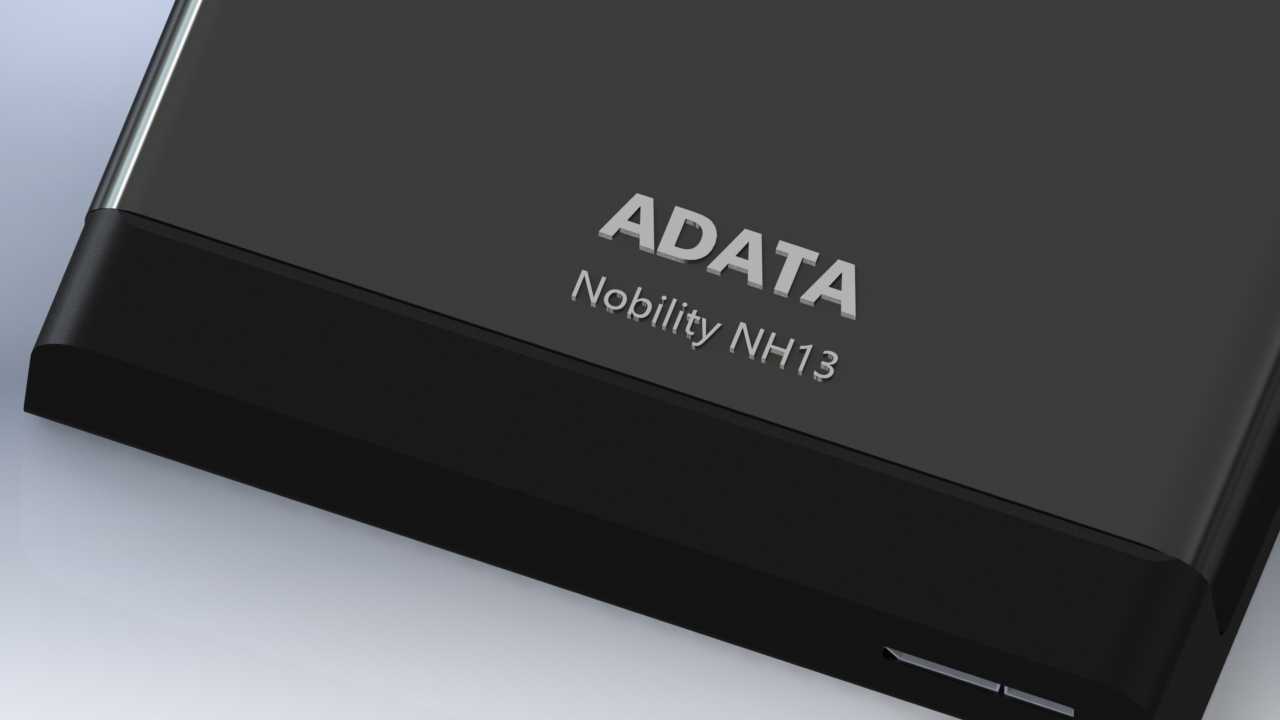

　　从设计思路上来说，这款硬盘没有追求极致的轻薄，而是把可靠性放在第一位，毕竟对于需要随身携带工程数据的从业者来说，数据安全比薄个几毫米重要得多。外壳的弧度设计贴合手掌握持的曲线，单手握持的时候边缘不会硌手，长时间拿着拷贝数据也不会觉得累。表面的品牌标识采用模内注塑工艺，不是后期丝印上去的，哪怕经常和工具、钥匙放在一起摩擦，标识也不会被磨掉，长期使用依然清晰。

　　实际使用场景里，不管是在办公室拷贝几个G的装配体模型，还是在生产现场导出设备的运行数据，甚至是带到户外做测绘的时候存储测量数据，这款硬盘的结构都能适配。它没有多余的花哨功能，所有结构设计都是围绕“稳定、耐造、便携”这三个核心需求展开，没有为了外观牺牲结构强度，也没有做多余的设计增加不必要的成本，对于经常需要跨场景传输数据的工程从业者来说，这种务实的结构设计才是真正符合使用需求的。
