1:1比例无气泡分层角度测量器具结构

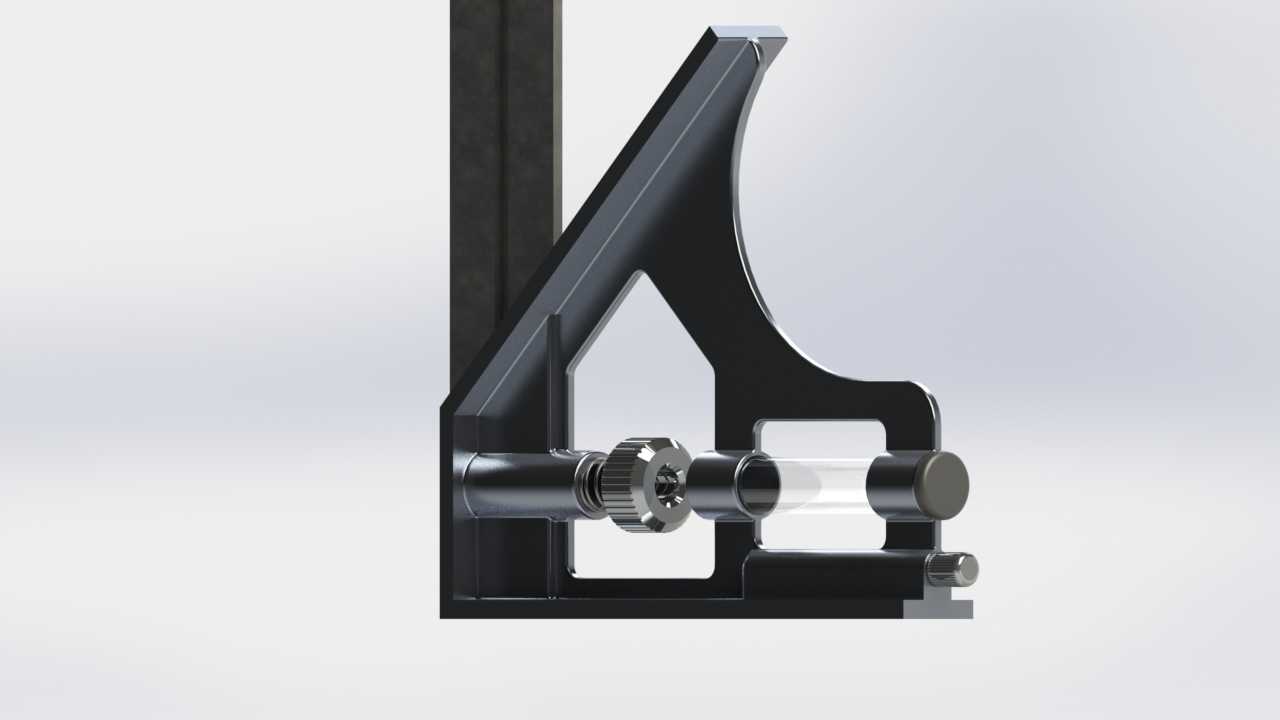

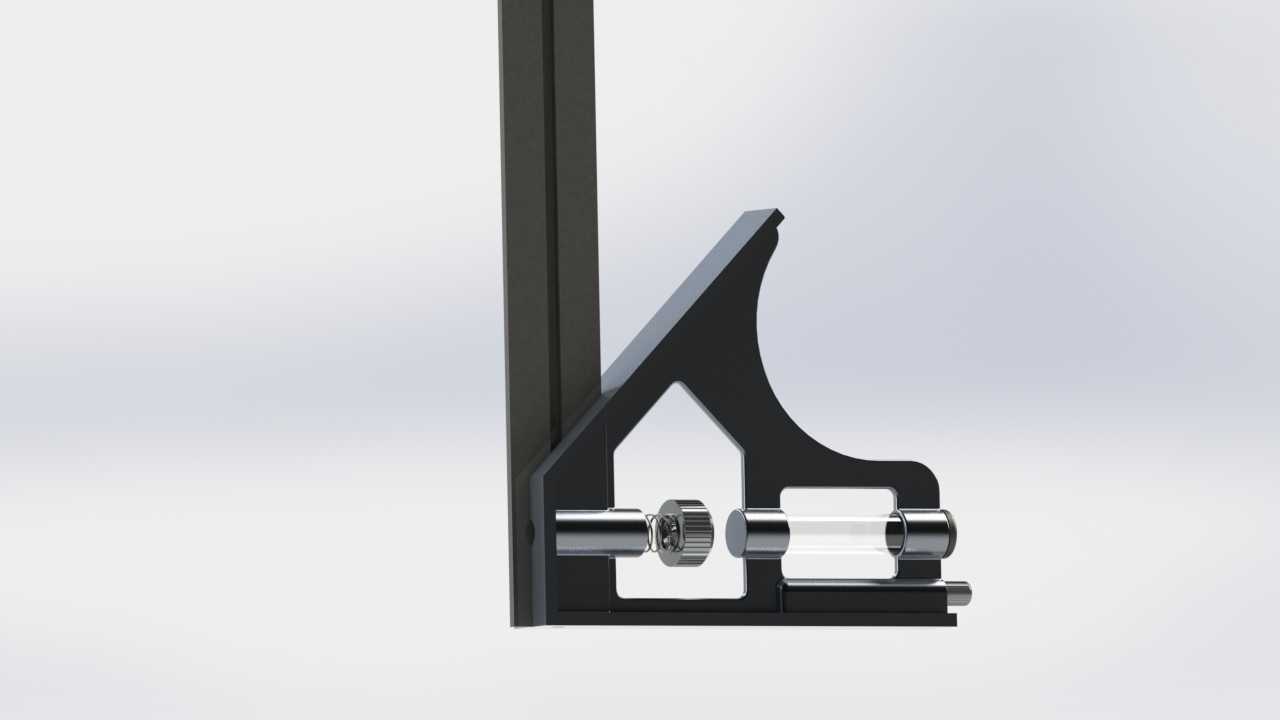

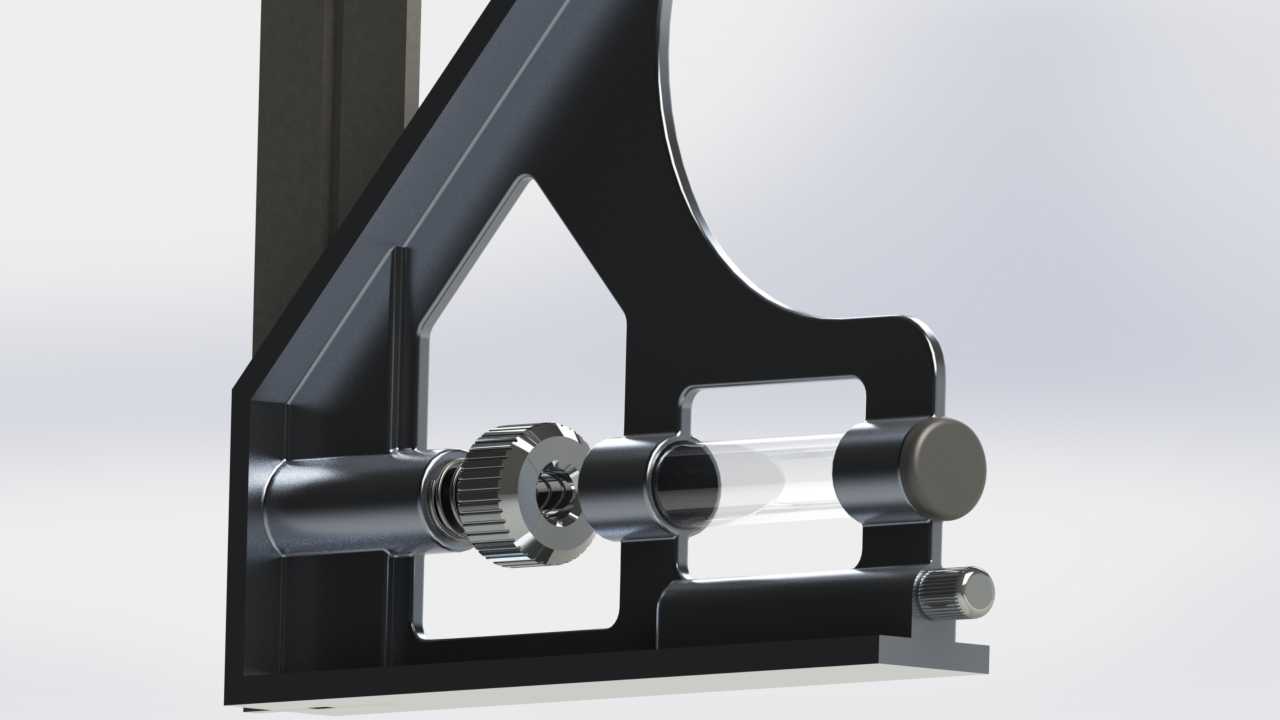

　　在机械加工现场的工序间检测、工装夹具调校、小型装配工位的角度核验场景里，这类便携型分层测角结构的使用频率远高于大型台式测角设备，它不需要外接气源、电源，也没有复杂的光学校准流程，一线操作工人拿起来就能直接靠在被测工件的基准面上读数，适配多品种小批量生产模式下的快速检测需求。从结构组成来看，整个测角器具以L型的直角基座作为核心基准载体，竖直边承担靠向工件竖直基准面的定位作用，水平边则贴合工件的水平安装面，两个基准面的平面度、垂直度公差控制在0.02mm以内，保证测量基准的可靠性，避免因基准贴合偏差带来的角度读数误差。角度观测部分采用密封式的管状水准泡结构，整个腔体内填充的介质经过脱气处理，完全排除了液体中的残留气泡，避免气泡分散、

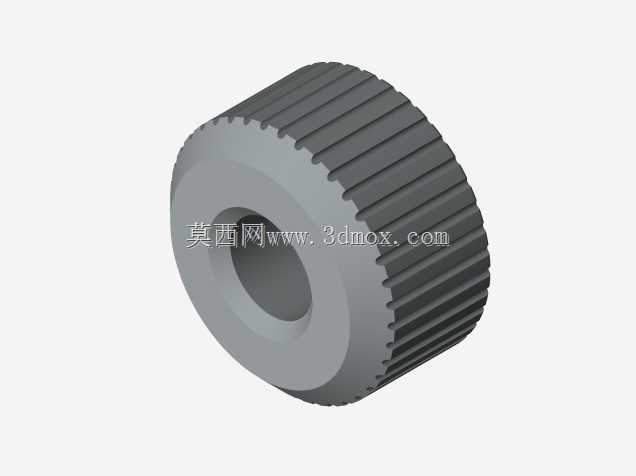

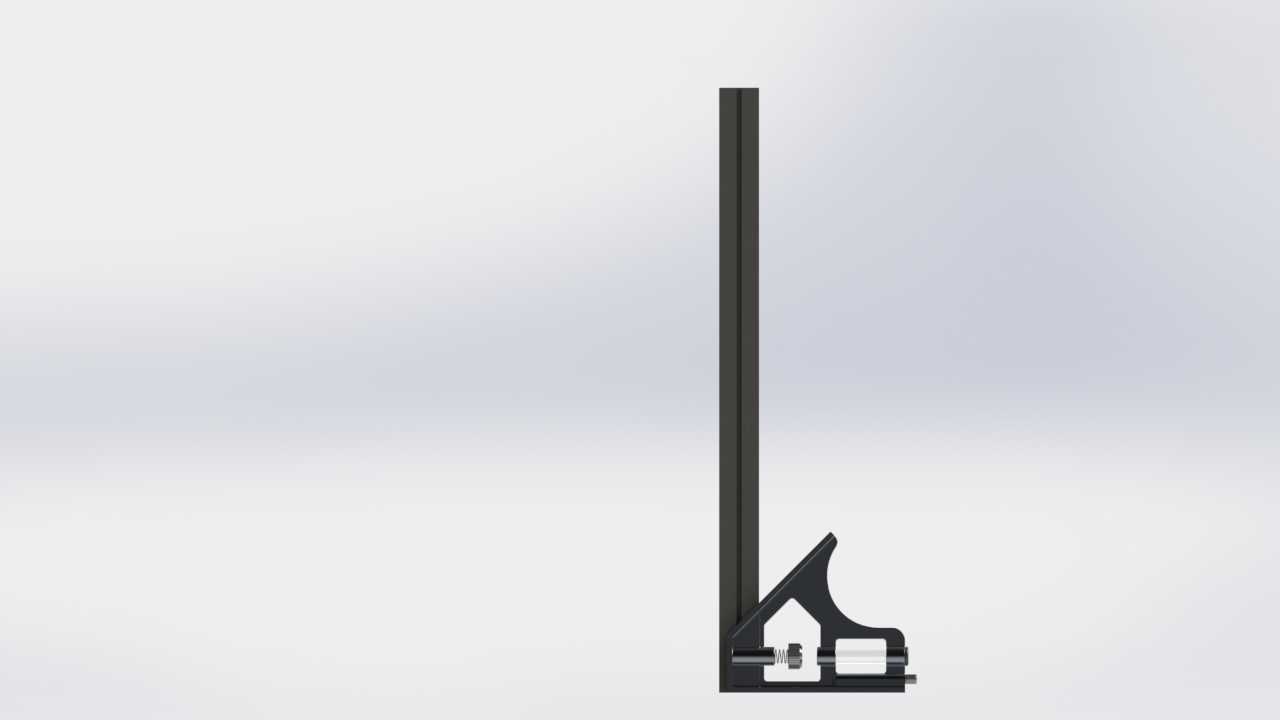

　　滞停带来的读数偏差，水准管通过可调式锁紧结构与基座的旋转支架连接，能够根据不同的测量角度范围调整水准管的初始零位，锁紧旋钮采用滚花设计，戴劳保手套操作时也能轻松完成锁紧、微调动作，不需要额外借助扳手等辅助工具。在分层测量的功能实现上，支架上设置了多档定位卡槽，能够对应不同高度层面的角度检测需求，不需要反复挪动整个器具的基准位置，只需要调整水准管组件在支架上的安装高度，就可以完成同一工件不同高度层面的角度偏差检测，比如在检测机床导轨的分段直线度、焊接框架的多层安装面角度偏差时，这种分层检测的结构能够大幅减少反复定位的辅助时间，提升现场检测效率。从安装边界与外形尺寸来看，整个器具的竖直基准边长度控制在180mm左右，

　　水平基准边长度控制在120mm左右，整体重量不超过0.8kg，单人手持操作没有负重压力，基座的边角位置都做了R3的圆角钝化处理，避免在检测过程中刮伤工件的已加工表面，也防止操作时边角磕碰对操作人员造成划伤。水准管的外罩采用透明耐冲击的工程塑料材质，即使偶尔从工位台面上掉落，也不会轻易出现碎裂漏液的问题，适配加工现场相对复杂的使用环境。设计过程中，特意将水准管的观测面设置为与操作人员视线平齐的倾斜角度，读数时不需要刻意弯腰或者大幅度调整视角，就能清晰看到水准泡的位置，减少视角偏差带来的读数误差。锁紧机构的阻尼经过反复调校，既不会因为阻尼过小导致水准管在测量过程中自行滑移，也不会因为阻尼过大导致微调时操作费力，在零位校准的时候，

　　只需要将器具靠在已经校准过的0级直角块上，松开锁紧旋钮调整水准管位置，待水准泡居中后锁紧旋钮就可以完成零位设定，整个校准过程不超过30秒，不需要专业计量人员操作，一线生产人员就能完成日常的校准维护。在实际使用场景中，这类测角器具除了用于金属加工件的角度检测，还可以用于设备安装时的水平度、垂直度粗调，比如小型自动化设备的机架组装、输送线的支架调平、工装夹具的安装找正，都可以用它完成快速检测，虽然它的测量精度不及光学分度头、激光角度仪等精密计量设备，但胜在便携、耐造、操作门槛低，在生产现场的过程检测环节有着不可替代的作用。结构上没有采用复杂的传动齿轮、电子元器件，整体故障率极低，日常只需要定期擦拭基准面、检查水准泡是否有漏液，就可以长期保持稳定的测量性能，不需要频繁的维护保养，非常适合加工车间、装配现场这类环境相对复杂的场合使用。在细节设计上，基座的水平边端部设置了一个小的限位凸台，当靠在工件边缘测量时，凸台可以卡在工件的棱边位置，防止测量过程中器具滑移，进一步提升测量时的稳定性，滚花旋钮的表面做了防滑纹理处理，即使手上沾有切削液、机油，也不会出现拧动时打滑的问题。整个结构的零件数量很少，除了水准管、锁紧螺丝之外，其余结构件都可以采用普通碳钢或者铝合金加工制作，加工难度低，制造成本可控，适合批量生产制作，作为生产现场的通用检测器具配备到各个工位。
