G1/8规格Y型三通管路连接接头结构

　　在气动控制回路、低压流体输送管路、小型液压辅助支路以及仪器仪表的引压管线布设场景中，这类Y型结构的三通接头是实现单路流体分流、双路流体合流的核心基础连接件，尤其适配公称通径较小、安装空间局促的仪器仪表配套管路场景，比如小型气动执行元件的供气支路、压力传感器的引压旁通、实验室小型气路的分支布设，都能见到这类小规格管接头的应用。和常见的直角L型接头、正T型三通接头不同，Y型的分流结构在流体转向时的局部阻力系数更低，流体经过分流位置时的流向过渡更平缓，不会出现直角转向带来的局部涡流、压损陡增的问题，对于对压力波动敏感的精密仪表供气、小流量试剂输送场景来说，这种结构能有效降低管路压力损失，稳定支路的流体压力与流量参数。从结构设计来看，

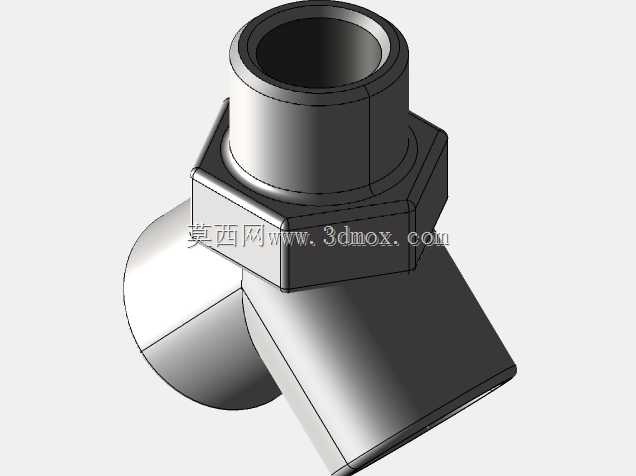

　　这款G1/8规格的接头采用了一体式本体加六角锁紧台的结构，上方的直通端设置了外螺纹连接段，下方两个呈固定夹角的斜向接口可根据实际配管需求选择插接式、卡套式或者内螺纹连接形式，中间的六角台结构完全适配标准开口扳手的夹持尺寸，安装时可以直接用普通呆扳手卡住六角部位施加拧紧力矩，不需要额外设计专用工装夹持接头本体，能有效避免拧紧过程中接头本体跟转、密封面错位的问题。接头的三个连接端口的同轴度、夹角精度在建模时做了严格的公差约束，两个斜向接口的轴线与上方直通端轴线的夹角保持对称，安装后不会出现管路别劲、密封面受力不均的问题，能有效降低长期使用过程中因为安装应力导致的密封泄漏风险。密封面的设计上，螺纹根部预留了标准的密封垫安装槽，

　　既可以搭配组合密封垫圈实现端面静密封，也可以在螺纹段缠绕生料带、涂覆螺纹密封胶实现螺纹密封，适配不同压力等级、不同流体介质的密封需求，不管是压缩空气、低压液压油还是中性水介质，都能保证连接位置的密封可靠性。从安装边界来看，这款G1/8规格的接头整体外轮廓尺寸紧凑，六角台的对边尺寸符合小规格管接头的标准尺寸系列，安装时需要预留的扳手操作空间远小于同通径的法兰式连接件、卡箍式连接件，在密集排布的仪表阀组、狭小的设备内腔管路布设场景中，不需要为接头安装预留过大的操作空间，能有效提升管路布设的空间利用率。建模过程中，对所有的过渡圆角、螺纹收尾、棱角倒钝位置都做了符合加工工艺的处理，接头本体的外表面没有尖锐的棱角，

　　既避免了安装过程中划伤操作人员，也能消除加工过程中的应力集中点，提升接头的耐压强度与抗疲劳性能，在长期承受管路压力脉动、设备振动的工况下，不会因为应力集中出现本体开裂的问题。在实际选型配用的时候，需要注意接头的公称压力等级匹配管路的最高工作压力，G1/8的管螺纹本身属于55度非密封管螺纹的规格范畴，依靠密封件实现密封，不能直接用于无密封辅助的高压管路连接，安装时的拧紧力矩需要控制在对应规格的推荐范围内，避免力矩过大导致螺纹滑牙、本体开裂，力矩过小则容易出现密封不严的泄漏问题。这类Y型接头相比其他结构的分流件，流体流动的噪声更低，因为流体转向时没有直角碰撞，在对噪声控制有要求的实验室精密设备、医疗气动设备的气路中应用，能有效降低管路流体噪声，提升设备的运行体验。建模时还原的结构细节完全匹配实际加工的工艺要求，没有出现无法脱模、无法机加工的不合理结构，不管是用于3D打印样件验证、机加工试制还是铸造开模，都可以直接作为结构参考，不需要再做额外的工艺性修正。接头的壁厚设计也经过了等强度校核，不同位置的壁厚根据受力情况做了差异化设计，螺纹连接段、六角受力位置的壁厚适当加厚，非受力的过渡位置在保证强度的前提下适当减薄，既控制了接头的整体重量，也不会造成材料的浪费，符合轻量化、低成本的零部件设计思路。
