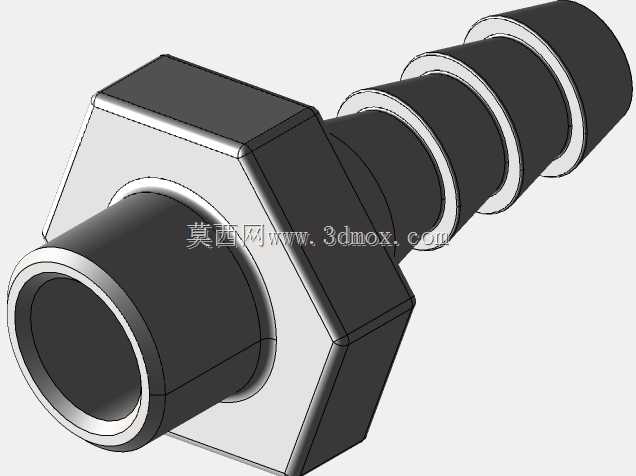

G1/8外螺纹软管宝塔气液接头结构

　　这类G1/8规格的软管接头，在小型气动回路、低压流体输送场景里的出镜率极高，不管是桌面级自动化实验台的气路排布，还是小型检测设备的冷却液支路、医用小型气控装置的管路连接，都能见到这类结构的身影。它的核心作用是实现刚性螺纹接口与柔性软管的可靠连通，一端通过G1/8直管螺纹对接设备本体上的内螺纹接口，另一端通过多段凸棱结构卡紧插入的软管，不需要额外的快插结构，靠软管自身的弹性抱紧凸棱就能实现密封与防脱，成本低、可靠性强，适合小通径、低压工况的管路搭建。从结构设计逻辑来看，接头中部的六角方台是专门为安装预留的受力位，尺寸适配14号开口扳手，安装时可以直接卡持六角面施加扭矩，不会损伤两端的连接结构，六角方台的厚度控制在4mm左右，

　　既保证扳手卡持时不会打滑崩边，也不会过度占用安装空间，在密集排布的阀岛周边安装时，不会和相邻接头产生干涉。靠近螺纹端的位置做了一圈凸起的限位台，当螺纹拧入设备接口到位后，限位台会贴紧设备的安装端面，一方面可以控制螺纹拧入的深度，避免螺纹拧入过深顶坏阀体内腔结构，另一方面也能给端面密封垫片提供压紧面，要是采用端面密封的安装方式，垫片就套在螺纹根部，靠限位台和设备端面的压紧力实现静密封，比单纯靠螺纹密封的可靠性更高，适合有轻微振动的设备工况。另一端的宝塔结构做了三段环形凸棱，每段凸棱的外径比适配软管的内径大0.8-1.2mm，凸棱的边缘做了R0.3的圆角过渡，既可以在软管插入时起到导向作用，避免硬棱角割伤软管内壁造成泄漏，也能在软管套入后形成多道密封防线，哪怕靠近端部的第一道凸棱因为软管老化出现轻微渗漏，后面两道凸棱依然能保持密封压力。凸棱之间的凹槽深度控制在1mm左右，当软管被卡箍抱紧或者靠自身弹性箍紧时，软管壁体会嵌入凹槽内，进一步提升防脱能力，在0.8MPa以内的气压或者0.3MPa以内的液压工况下，不需要额外加装卡箍也能保证连接不脱开，当然在有冲击载荷的工况下，还是建议在端部凸棱位置加装喉箍，进一步提升连接可靠性。从安装边界尺寸来看，接头的总长度控制在28mm左右，六角方台的对边距离14mm，螺纹端的有效螺纹长度8mm，足够适配常规3-5mm厚度的设备安装壁板，宝塔端的有效插接长度16mm，保证软管插入后有足够的接触面积，

　　不会因为管路拉扯出现松脱。建模的时候要注意G1/8螺纹的尺寸符合非密封管螺纹的公差要求，牙型角55度，每英寸28牙，不要和NPT锥管螺纹搞混，否则安装时会出现螺纹错牙、密封失效的问题。另外六角方台和两端连接段的同轴度要控制在0.05mm以内，避免安装后接头歪斜，导致软管弯折产生通径变小、管路憋压的问题。宝塔段的所有棱边都要做倒钝处理，不能有锐角毛刺，不然装配的时候很容易割伤操作人员的手，也会划伤软管内壁埋下泄漏隐患。在实际选型的时候，要根据输送的介质选择对应的接头材质，普通气动回路用黄铜或者镀镍黄铜材质就足够，有腐蚀性介质的工况要选304不锈钢材质，食品级场景还要满足相应的卫生级要求，不过这个结构的核心尺寸是通用的，不管材质怎么变，

　　连接尺寸和安装边界都保持一致，方便不同场景下的互换替换。这类接头虽然是很小的管路配件，但在整个流体回路里的作用不可忽视，要是结构设计不合理，很容易出现软管脱开、介质泄漏的问题，轻则导致设备停机，重则可能引发安全事故，所以建模的时候每一处尺寸都要贴合实际安装需求，不能只做外观造型，要考虑实际装配时的工艺性和使用中的可靠性。比如螺纹根部的退刀槽尺寸要符合加工工艺要求，宽度1.5mm、深度0.5mm，保证车削螺纹的时候不会出现撞刀，也能让螺纹拧到底的时候不会因为根部的余料导致无法贴紧密封面。宝塔端的最外侧做了15度的导向倒角，长度2mm，方便操作人员在装配的时候快速把软管套到接头上，提升装配效率，尤其是在批量装配的生产线场景下，这个小小的导向结构能节省不少装配对位的时间。
