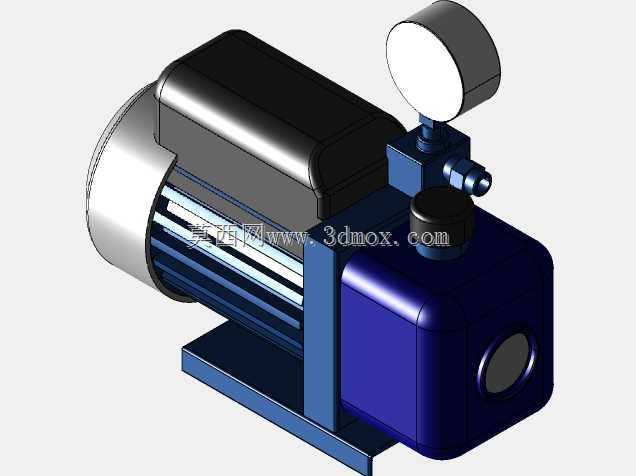

带压力表小型旋片式真空泵结构设计

这款小型真空泵主要面向实验室真空辅助、小型制冷设备维修、包装封装抽气、电子元器件贴片固定、小型吸附工装配套等场景使用，能够在密闭空间内快速抽取气体形成稳定负压环境，满足小流量、高真空度需求的作业场景，相比大型工业真空泵具备占地小、移动便捷、启停响应快的优势，适合零散作业、工位配套、便携运维类的使用需求。设备采用电机与泵体一体化集成的布局思路，驱动端采用卧式电机结构，通过支架与泵腔主体刚性连接，底部设置一体式安装底座，既保证传动同轴度，也能降低设备运行时的振动传递，避免长期运行出现连接松动、密封失效的问题。泵体上方集成了径向安装的压力表，能够实时显示泵端输出的负压数值，方便作业人员直观判断当前真空度是否满足工艺要求，压力表旁设置了气路接口与注油/排气结构，气路接口采用标准通用连接尺寸，可快速对接不同规格的气管、快插接头，无需额外加工转换接头即可适配多数常规气路配件。在设计过程中，优先考虑了设备的安装边界与操作便利性：整体采用方正紧凑的外形轮廓，泵体与电机的排布充分利用横向与纵向空间，没有外凸的易磕碰结构，安装底座预留了标准固定孔位，既可以直接放置在工作台面使用，也可以通过螺栓固定在设备机架、移动小车上作为配套部件集成。设备的操作控件全部布置在泵体顶部靠近操作侧的位置，日常检查油位、连接气路、查看压力数值都无需挪动设备，单人即可完成全部操作与日常维护。结构设计上充分考虑了运行的稳定性，电机与泵腔的连接支架采用加厚结构设计，抵消电机运转与泵体滑片往复运动产生的共振，泵体外壳采用圆角过渡设计，既提升外壳结构强度，也避免尖锐棱角在搬运、使用过程中造成磕碰损伤。气路密封部位全部采用平面压紧加密封圈的密封结构，长期运行也能维持稳定的真空度，减少漏气故障的发生概率，整体结构兼顾了便携性、可靠性与易维护性，能够适配多场景下的小流量真空获取需求。
