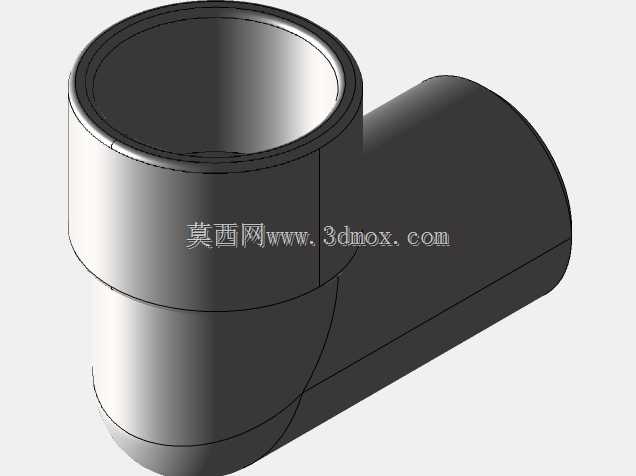

G1/8螺纹接口直角L型管路接头

　　在气动控制回路、小型液压传动系统、仪器仪表气路连接、实验室流体管路布设等场景中，直角转向的管路连接件是改变管路走向、优化设备内部管路排布的核心基础零件，这类带标准管螺纹的L型接头，往往直接决定了管路连接的密封可靠性与空间布局合理性。这款G1/8规格的L型管路接头，采用等径直角结构设计，两个连接端均为标准G1/8圆柱管螺纹，适配所有同规格的外螺纹管路接口、阀件接口、传感器取压口，无需额外变径转接即可完成90度方向的管路转向，能大幅减少狭小设备舱内的管路弯折应力，避免软管过度弯折导致的通径缩窄、管路开裂等问题。从结构设计逻辑来看，接头主体采用一体成型的等壁厚弯转结构，转角处做了平滑圆弧过渡，没有直角锐边的应力集中点，

　　既能够保证流体在转角处的流道顺畅，减少局部压损，也能在承受常规管路工作压力时，避免转角位置因应力集中出现开裂泄漏的问题。接头的两个连接端同轴度、垂直度均按照管路连接件的通用公差要求控制，螺纹段的长度匹配常规管螺纹的啮合深度要求，安装时无需额外计算拧入深度，配合生料带、密封胶或者组合密封圈即可实现可靠密封，能够覆盖1MPa以内的气动系统、0.6MPa以内的低压流体输送场景的使用需求。在实际安装适配层面，这款接头的外部轮廓做了规整化设计，转角外侧为圆弧过渡，没有突出的棱角，在密集排布的管路组中安装时，不会和相邻的管路、其他安装零件产生干涉，接头的外部最大轮廓尺寸适配常规扳手的操作空间，

　　安装时可以用普通开口扳手直接夹持接头主体完成拧紧操作，不需要特制的安装工具。在传感器配套安装场景中，这类接头常被用于压力传感器、流量传感器的侧向取压口连接，能够将垂直于设备安装面的传感器接口转向为平行于安装面的管路走向，避免传感器接口处的管路垂直突出，减少设备运输、安装过程中管路被磕碰导致的接头松动、传感器移位问题。在小型自动化设备的气路排布中，这类等径直角接头可以将沿设备框架布设的主气路转向接入垂直布置的气动元件接口，让管路沿着设备框架的直角边规整排布，减少悬空管路的长度，降低设备运行过程中管路抖动产生的接头松动风险。从建模细节来看，这款接头的模型还原了实际产品的所有关键结构特征，包括螺纹段的起止位置、接头主体的壁厚变化、

　　转角处的过渡圆弧、端口处的倒角结构，在做设备整体管路装配仿真时，可以直接导入模型完成干涉检查，提前预判安装过程中可能出现的空间冲突问题，避免实际装配时才发现接头和周边零件干涉，导致需要临时修改管路走向、重新采购接头的问题。和普通的塑料快插直角接头相比，这款金属材质的G1/8 L型接头能够承受更高的工作温度与管路压力，适配的流体介质范围更广，不仅可以用于压缩空气管路，也可以用于低压液压油路、冷却水回路、惰性气体输送管路的连接，在工业自动化设备、检测仪器、小型液压站、医疗流体设备等产品的管路系统中都有广泛的应用空间。在做管路系统的阻力计算时，这款接头的流道转折处平滑过渡，局部阻力系数远小于采用直角拼接结构的劣质接头，能够减少管路系统的压力损失，降低动力源的输出负载，对于对管路压损有严格要求的精密气路控制场景，这类结构的接头能够更好地保证回路压力的稳定性，提升压力控制、流量控制的精度。
