汽车插片式4A迷你保险丝结构设计

　　在车载低压配电系统的设计环节中，插片式迷你保险丝是分支回路过流保护的核心元件，这类4A规格的迷你保险，主要适配车内小功率负载回路的保护需求，比如仪表背光供电、车载传感器信号回路、车内氛围灯支路这类额定工作电流在3A以内的电路，当回路出现短路、过载导致电流超过额定熔断阈值时，保险丝内部的熔丝会在规定时间内快速熔断，切断回路供电，避免线束过热起火、后端用电设备烧毁的风险。

　　从实际装车的应用场景来看，这类迷你插片保险相比传统中号插片保险，占用的配电盒安装空间更小，能够在有限的仪表台配电盒、发动机舱小型配电盒内布置更多回路，适配当前整车电气功能不断增加、配电空间持续压缩的设计趋势。设计这类保险的三维结构时，首先要明确安装边界的硬约束：两个插脚的中心距、插脚厚度与宽度必须完全符合车用插片保险的通用安装规范，确保能直接适配市面上标准的迷你保险座，插脚插入后接触电阻控制在毫欧级，避免大电流通过时插脚位置出现异常发热。

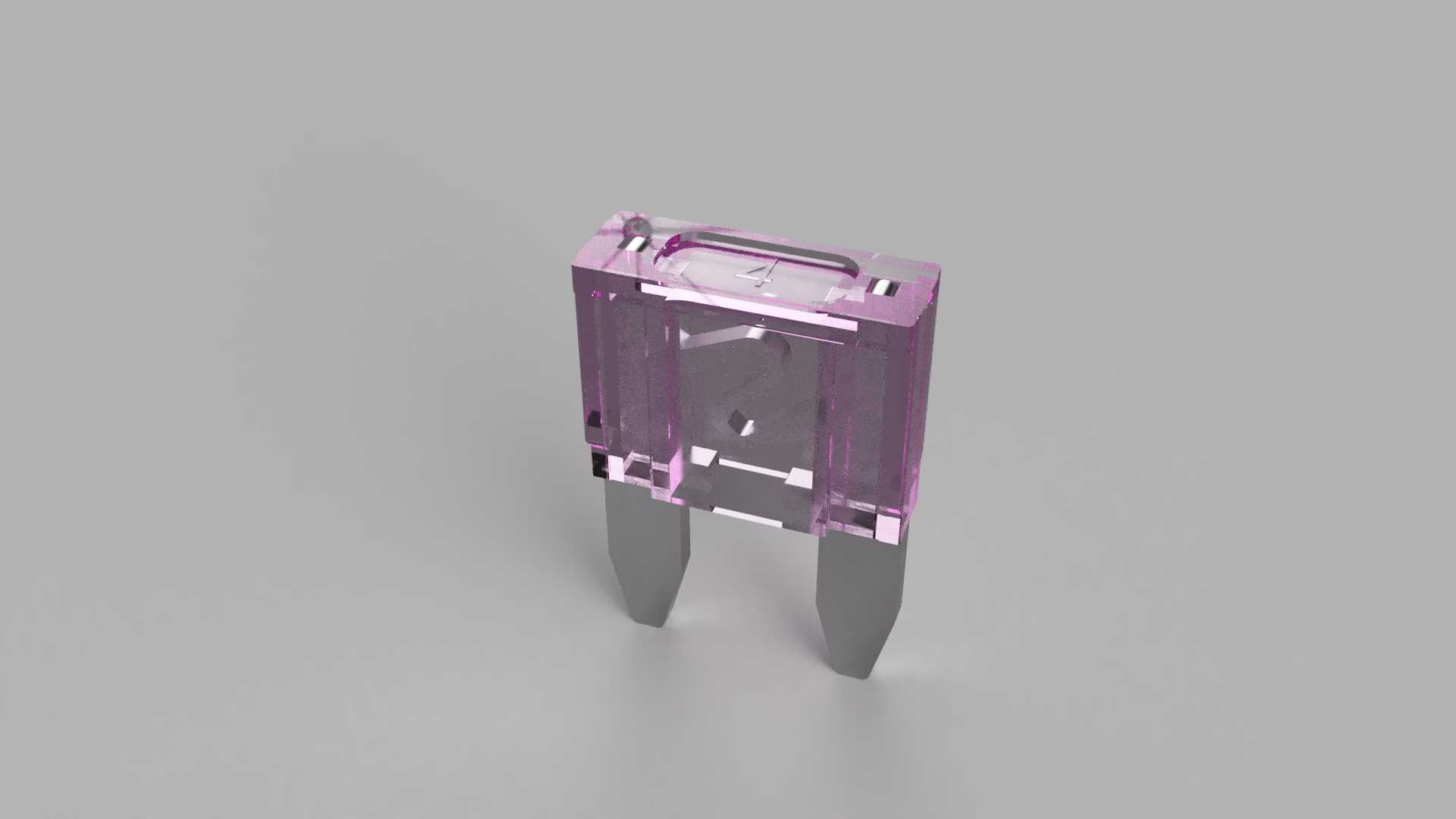

　　外壳部分采用半透明的工程塑料材质，一方面是利用塑料的绝缘特性，避免熔断后裸露的带电部分造成短路风险，另一方面半透明的材质可以直接观察内部熔丝的状态，维修排查时不需要逐个拔下测量，透过外壳就能判断熔丝是否已经熔断，提升售后排查的效率。外壳的紫色配色是行业通用的4A规格标识色，不同额定电流的插片保险对应不同的外壳颜色，维修更换时不需要查看表面印刷的参数，通过颜色就能快速匹配对应规格，避免错装大规格保险导致保护失效的问题。

　　内部熔丝的结构设计是整个产品的核心，熔丝的材质、截面积、熔断点的结构都需要经过严格的匹配计算，4A规格的熔丝需要满足：在通过1.25倍额定电流时能够长时间保持导通不熔断，通过2倍额定电流时在规定的秒级时间内完成熔断，分断过程中不能出现电弧持续拉弧、外壳炸裂的情况。建模时需要准确还原熔丝的折弯结构、熔断点的缩颈尺寸，同时要考虑熔丝与两个插脚的连接位置的接触可靠性，插脚采用导电性能优异的铜合金材质，表面做镀锡处理，提升抗氧化能力，保证在车辆全生命周期内，插脚与保险座的接触性能不会因为氧化出现衰减。

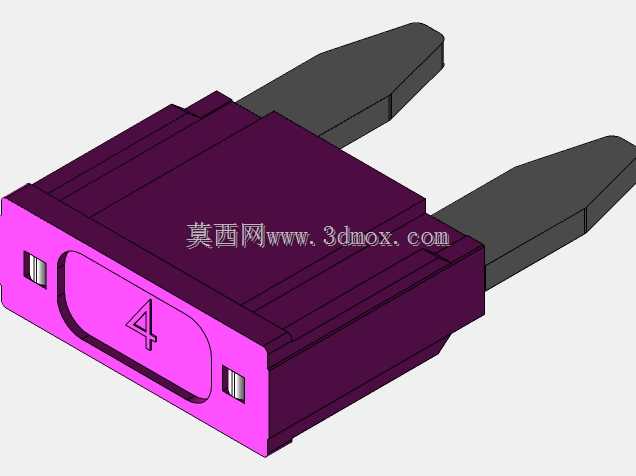

　　外形尺寸上，这类迷你保险的整体高度、宽度都比中号插片保险缩小近三分之一，顶部设计有方便拔取的凸棱结构，更换时用手指或者专用保险拔钳就能轻松拔出，不会因为外壳过于光滑难以施力。外壳的两个侧面设计有细微的防滑纹路，同时在外壳表面预留了参数印刷的平面区域，方便印刷额定电流、分断能力、认证标识等信息。建模过程中需要重点关注插脚与外壳的配合公差，插脚与外壳的注塑结合位置不能出现缝隙，避免车辆行驶过程中溅水、灰尘进入保险内部，造成绝缘性能下降、熔丝异常腐蚀的问题。

　　从整车电气架构的选型角度来看，这类4A迷你保险的选型需要匹配后端负载的额定工作电流、启动冲击电流特性，比如对于带容性负载的回路，需要考虑上电瞬间的冲击电流不会造成保险误熔断，同时在故障过流时能够可靠动作。三维建模时还原的所有结构细节，都要服务于实际装车的可靠性要求，比如插脚的导向斜面设计，能够让保险插入保险座时自动对中，不会出现插脚顶歪、插偏的情况，降低装配过程中的不良率；外壳顶部的标识区域做微凸处理，避免印刷的参数在长期使用过程中被摩擦脱落。

　　在配电盒的整体布局设计中，这类迷你保险的安装间距也有明确要求，相邻两个保险之间需要预留足够的电气间隙，避免不同回路之间出现爬电风险，同时要给拔取操作预留足够的手指操作空间，这些安装边界的要求，都需要在单个保险的三维模型尺寸设计阶段就充分考虑，确保单个零件的尺寸能够适配整个配电系统的装配要求。不同于工业回路用的熔断器，车用迷你保险的工作环境温度跨度极大，从零下四十度的极寒环境到发动机舱近百度的高温环境，都需要保持稳定的保护特性，因此建模时选用的材料特性也要匹配宽温域的工作要求，外壳塑料需要具备耐高低温、抗紫外线、耐车用油品腐蚀的特性，插脚铜材需要在温度循环过程中不会出现应力松弛，保证接触压力持续稳定。
