汽车25A迷你插片式保险丝结构模型

　　日常做整车线束三维布置的时候，这类迷你插片保险丝是座舱配电盒里最常打交道的小元件，别看着尺寸小，整车低压12V/24V回路里的过流保护全靠它卡着边界，不管是座舱娱乐系统、车窗升降回路还是小功率灯光支路，25A这个规格刚好卡在中小功率负载的保护区间里，比中号插片省空间，比大号迷你片的载流冗余更适配座舱内的密集布线场景。

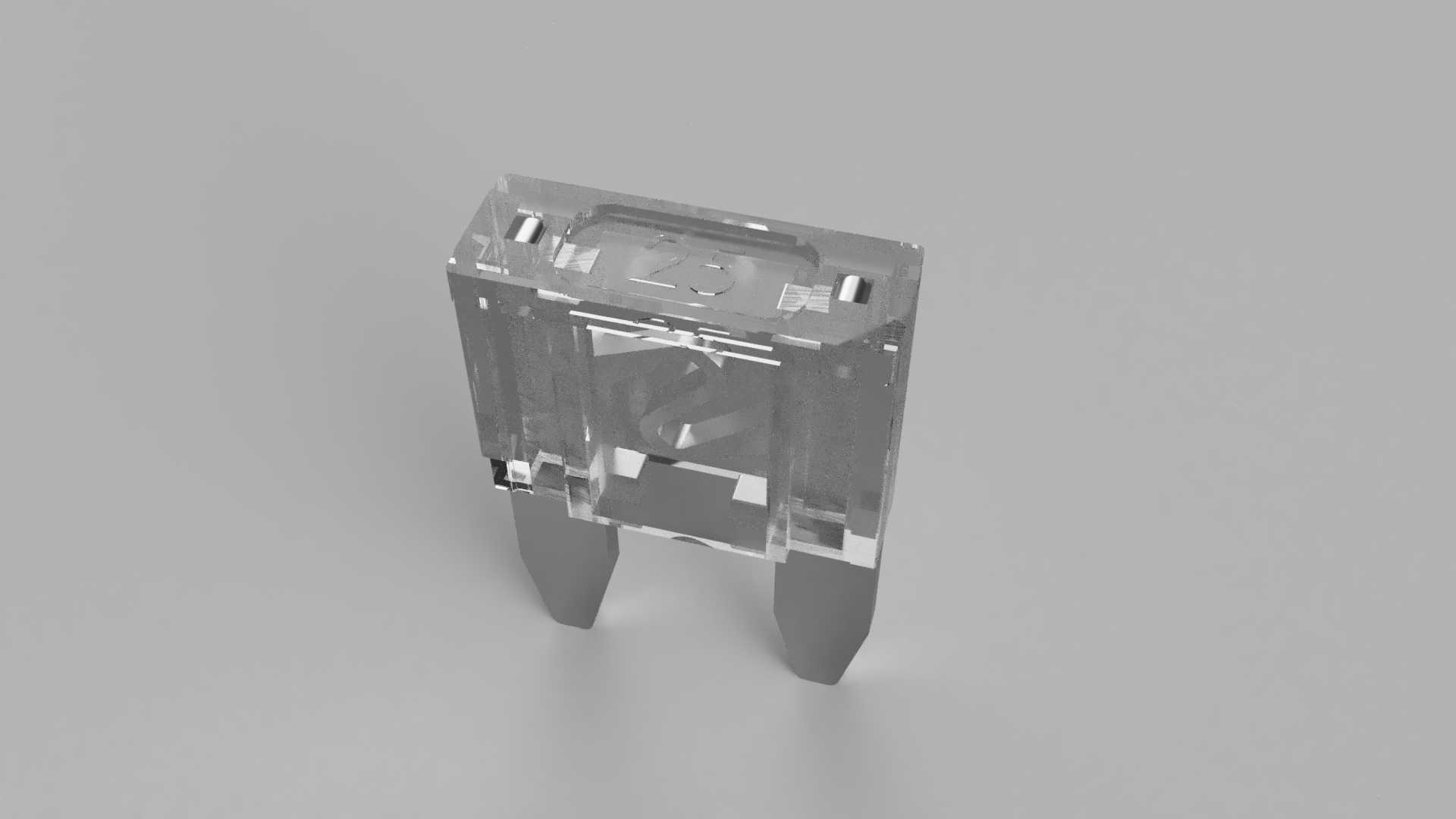

　　做这个模型的时候最先卡的是安装边界，毕竟配电盒里的保险座间距都是卡着整车线束布置的空间极限做的，插片的两个引脚中心距必须严格匹配通用保险座的卡槽尺寸，引脚的厚度、插入端的倒角都要按实际装配的公差来做，不然实装的时候要么插不到位接触电阻过大发热，要么拔插的时候卡滞给售后维保添麻烦。透明外壳的部分做了内部熔丝腔体的还原，实际产品里这个腔体是灭弧用的，当回路过流熔丝熔断的时候，密闭的透明腔体可以快速切断电弧，避免熔丝熔断瞬间的拉弧引燃周边的线束绝缘层，建模的时候特意把外壳内壁的卡位筋、和底座的扣合结构都做了出来，不是单纯做个透明方块的外观件。

　　从功能特性来说，25A的额定电流对应的是线径0.5-0.75平方毫米的车用低压线的载流上限，选型的时候刚好匹配这个线径的回路，不会出现线都烧熔了保险还没断的匹配错误，也不会因为保险额定值选太小导致正常工作的时候误熔断。模型里的熔丝结构也按实际产品的慢熔特性做了形态还原，车用回路里难免有电机启动这类瞬间冲击电流，慢熔结构的熔丝可以扛住短时间的电流尖峰，不会在设备启动的瞬间误触发保护，只有持续过流超过阈值的时候才会快速熔断切断回路。

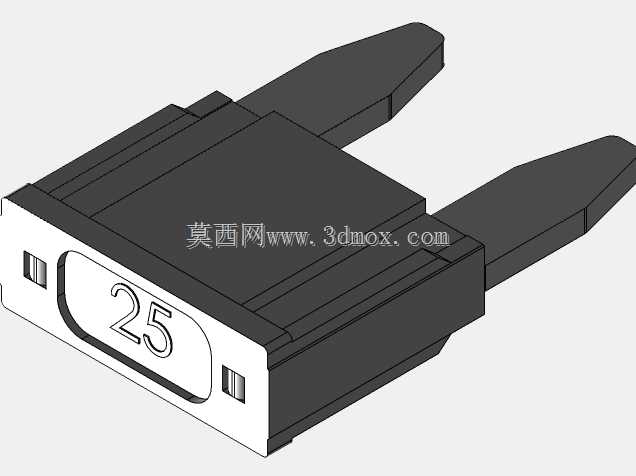

　　外形上做了顶部的标识区域还原，实际产品这里会镭雕额定电流数值、安规认证标识，装配的时候工人可以快速识别规格，后期维保的时候也不用拔下来就能看清电流参数，减少错装的概率。外壳两侧的防滑纹理也做了细节还原，拔插的时候不用尖嘴钳夹，徒手就能施力，在配电盒密集排布的保险位里操作的时候不会误碰相邻的其他保险元件。两个插脚的末端做了微凸的接触点结构，这个细节是为了保证插入保险座之后和夹片的接触压力足够，长期在车辆颠簸、温度交变的工况下不会出现接触松动，避免因为接触电阻过大导致的压降过高、局部发热的问题，很多副厂保险就是因为这个接触点的尺寸做不到位，用个一年半载就出现保险座烧蚀的故障。

　　建模的时候特意把外壳和内部底座、熔丝的装配间隙都留了实际生产的公差量，不是所有零件都做零间隙的贴合，毕竟塑料件注塑之后有一定的收缩率，扣合位的间隙留的不对，实际生产的时候要么扣合太松运输过程中散件，要么扣合太紧装配的时候压裂外壳。整体的外形高度控制在迷你保险的通用尺寸范围内，不会因为模型尺寸做高了导致配电盒上盖盖不上，宽度方向也严格卡着相邻保险的最小安全间距，做整车配电盒布置校核的时候，直接把这个模型调进去就能用，不用再反复调整尺寸核对安装边界。

　　从应用场景来说，除了传统燃油车的座舱配电盒，现在的新能源车型的低压辅助回路里也大量用这个规格的迷你保险，比如车载充电机的低压控制回路、车门域控制器的供电回路，只要是低压小功率的供电支路，25A迷你插片保险都是性价比最高的保护方案，相比贴片保险丝的载流能力更强，相比螺栓固定的大保险占用空间更小，适合密集布线的车载配电场景。模型还原的透明外壳特性也方便做故障排查，熔丝熔断之后不用拔下来，透过外壳就能看到内部熔丝的断开状态，维保的时候可以快速定位故障回路，不用挨个用万用表通断档测量，能省不少排查的时间。
