汽车用5A迷你插片式保险熔丝结构

　　在乘用车辆、商用车辆的低压电气回路设计中，插片式迷你保险丝是整车线束回路过流保护的核心基础元件，本次呈现的5A额定电流规格迷你保险，主要适配车内小功率负载回路的过载、短路防护场景，覆盖仪表背光、车载传感器供电、车内小功率照明、多媒体主机待机回路等电流负载长期稳定值不超过5A的支路，是整车电气架构中用量较大的末端保护元件。从实际装车应用的角度来看，这类迷你插片保险相比传统大号插片保险，占用的保险盒安装空间缩减近40%，能够有效适配当前整车电气集成度不断提升、舱内/舱内保险盒布置空间持续压缩的设计趋势，在A00级代步车、紧凑级家用车的仪表板内保险盒、发动机舱小电流支路保险盒中应用占比极高。

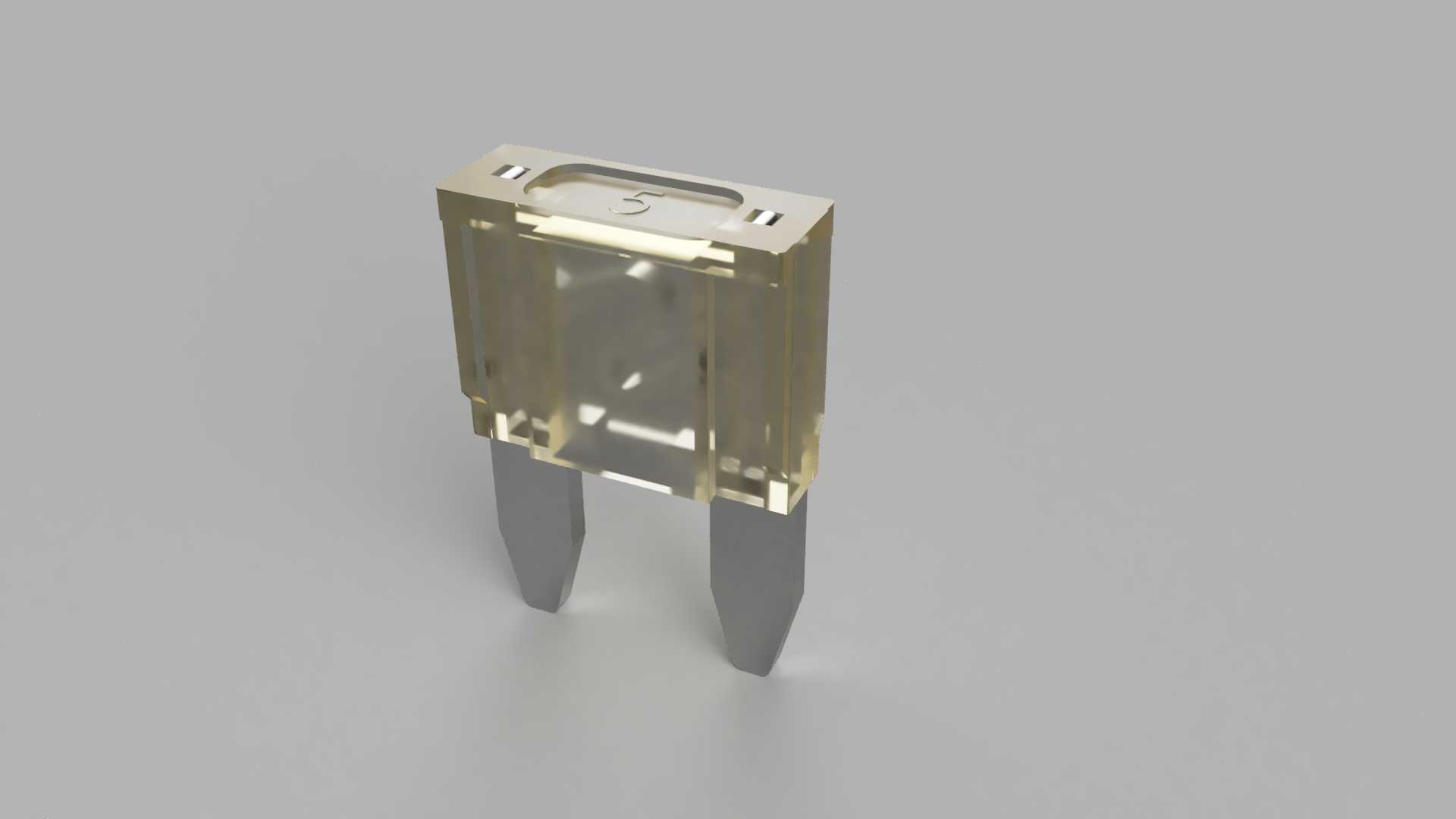

　　从功能特性层面来说，该5A规格迷你保险的熔丝核心采用锌基合金材质冲压成型，熔丝部位做了等截面窄颈设计，当回路电流长期超过额定值1.2倍时，熔丝会在规定时间内逐步升温熔断，当回路出现短路故障、电流瞬间飙升至额定值数倍时，熔丝可在毫秒级时间内快速分断回路，避免故障电流烧蚀线束绝缘层、引燃周边内饰或线束包覆材料，从根源上降低车辆电气故障引发的自燃风险。外部绝缘壳体采用透明阻燃PA材质注塑成型，一方面可以满足UL94-V0级阻燃要求，在熔丝熔断瞬间的高温电弧作用下不会出现壳体熔融滴落的问题，另一方面透明材质可以让维修人员直接目视观察内部熔丝的通断状态，无需借助万用表等检测工具即可快速判断故障点，大幅提升售后维保的排查效率。壳体两侧设计有防滑拔取凹槽，配合保险拔取钳使用时可以稳定夹持，不会在拔取过程中出现滑脱、碎裂的问题。

　　在结构设计思路上，这款迷你保险的插脚采用镀锡铜合金材质，插脚的厚度、宽度以及插脚中心距严格遵循车用迷你插片保险的通用尺寸规范，插脚导向端做了15度倒角处理，能够顺畅插入保险盒对应的插座端子中，插脚与插座端子的接触压力控制在合理区间，既可以保证长期使用过程中接触电阻低于1毫欧，避免大电流通过时接触位置异常发热，也不会因为插拔力过大导致保险盒端子变形、松脱。壳体与插脚的装配采用超声波焊接工艺，焊接缝均匀连续，能够满足发动机舱安装场景下的IP54级防护要求，避免行车过程中的飞溅水、灰尘进入壳体内部影响熔丝的正常工作性能。熔丝与两个插脚的连接采用电阻点焊工艺，焊点位置做了加厚处理，避免车辆行驶过程中的长期振动导致焊点虚接、脱落，适配车辆全生命周期内的振动工况要求。

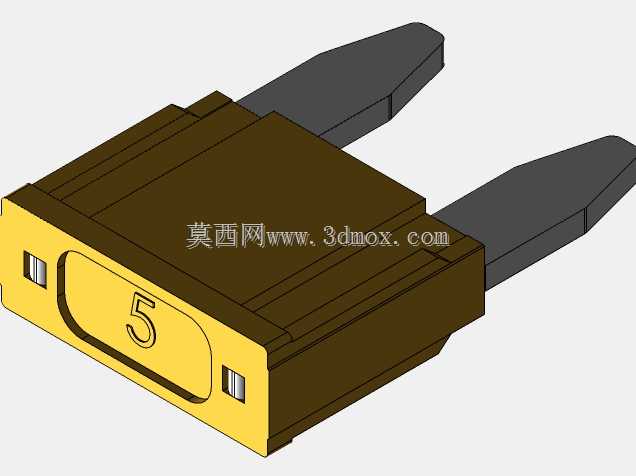

　　从外形尺寸与安装边界来看，这款5A迷你保险的整体主体宽度为10.8mm，主体高度为16.3mm，厚度为3.8mm，两个插脚的伸出长度为8.2mm，插脚中心距为7.5mm，安装时仅需要在保险盒内预留12mm宽度、18mm高度、5mm厚度的安装空间即可，插脚插入保险座的有效深度为7mm，设计保险盒安装结构时，保险本体与周边相邻保险、保险盒壳体侧壁的最小间隙需要保留0.8mm以上，避免装配过程中出现干涉，同时要预留出保险拔取钳的操作空间，在保险上方至少保留20mm的操作高度，方便售后维保人员更换保险。在三维建模过程中，需要重点还原熔丝窄颈位置的尺寸精度、插脚的倒角细节以及壳体表面的防滑结构，确保模型导入整车电气布置场景后，可以直接用于保险盒的装配干涉检查、维修空间校核工作，模型的装配基准与实际零件的装配基准完全重合，插脚的定位基准面设置在插脚与壳体结合的下端面，与保险盒安装面的定位基准保持一致，能够直接复用在整车线束的三维布置设计流程中。

　　实际选型应用过程中，需要注意该规格保险的环境温度折减系数，当安装位置的长期环境温度超过85摄氏度时，保险的实际载流能力会出现10%-15%的折减，设计回路负载匹配时需要预留足够的余量，避免夏季高温工况下保险出现误熔断的问题。同时该保险的壳体颜色采用浅棕透明配色，是5A额定电流的统一标识色，与其他电流规格的保险形成明确的视觉区分，避免维保过程中更换错电流规格导致的回路保护失效问题。
