车用迷你插片式10A过载保护保险丝

　　日常做车载电路改装、整车线束三维布局的时候，这类迷你插片保险丝是绕不开的基础保护元件，很多刚入行的结构工程师容易在保险座的安装间隙上踩坑，要么留的插拔空间不够，后期售后更换保险丝要拆周边一堆饰板，要么保险片的插脚配合间隙留得不合理，车辆走颠簸路段的时候出现接触不良，导致对应电路偶发断电。这类10A规格的迷你保险，主要负责车载小功率回路的过载与短路保护，像车内阅读灯、USB充电模块、仪表台附属小电器、倒车影像供电这类回路，工作电流普遍在5-8A区间，匹配10A的额定熔断值，既能避开正常工作时的电流波动造成误熔断，又能在回路出现短路、负载异常偏大的时候快速熔断，切断供电回路，避免线束过热引燃周边内饰绝缘层，从根源上降低车载电路起火的风险。

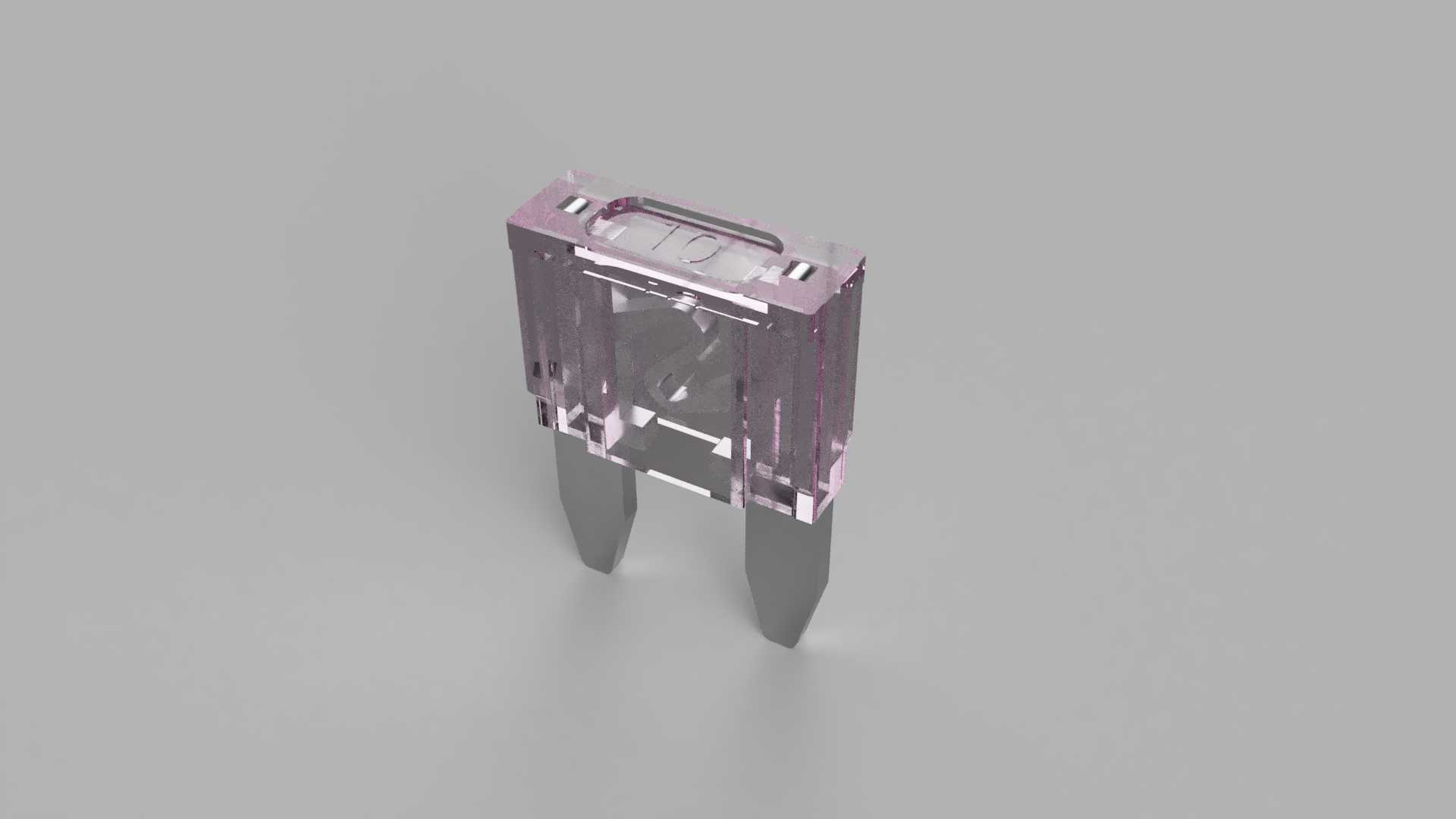

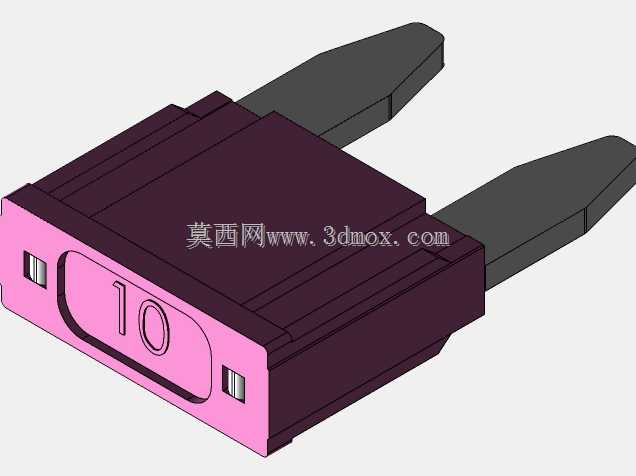

　　从结构设计逻辑来看，这款迷你保险采用透明阻燃工程塑料作为外壳主体，一方面能耐受发动机舱或者仪表台内部的高低温交变环境，长期在-40℃到120℃的工作区间内不会出现壳体脆裂、绝缘性能下降的问题，另一方面透明壳体可以直接观察内部熔丝的状态，检修的时候不用逐个拔下测量，一眼就能判断是否熔断，大幅降低电路排查的工作量。内部的熔丝采用精准配比的合金材质，熔断特性匹配车用电路的浪涌特性，不会因为车辆启动瞬间的电流冲击出现误断，也不会在过载时出现熔丝持续发热却不熔断的情况。两个平行的插脚采用镀锡铜材质，导电性能稳定，和保险座的夹片接触时接触电阻小，大电流通过时不会出现插脚过热氧化的问题，插脚的平行度公差控制在0.1mm以内，插拔的时候手感顺畅，不会出现插脚歪斜卡滞的情况。

　　做三维布局的时候需要注意，这款迷你保险的整体外形尺寸比常规中号插片保险小近三分之一，本体宽度大概11mm，插脚中心距5.2mm，插脚伸出本体的长度大概13mm，安装时保险座的固定位需要预留至少15mm的手指操作空间，方便后期更换时直接插拔，不需要借助尖嘴钳等工具。如果是集成在保险盒内部的布局，还要注意保险片本体上方预留3mm以上的散热间隙，避免多个保险密集排布时热量累积，影响熔丝的额定熔断参数。另外插脚的插入方向要和保险盒内部的夹片方向对齐，不要出现斜插的情况，否则容易导致插脚变形，造成接触电阻过大，长期工作时出现局部过热的隐患。

　　在实际整车应用场景里，这类迷你保险因为体积小，能有效缩小保险盒的整体安装体积，现在很多乘用车型的仪表台内部保险盒、新能源车型的低压辅助电路保险盒，都大量采用这类迷你规格的保险片，相比传统的玻璃管保险，抗震性能更强，车辆在越野路段、颠簸路面长期行驶时，不会出现熔丝受震动断裂的问题，也不会出现玻璃壳体碎裂掉落造成电路短路的风险。做改装电路设计的时候，很多工程师会在新增的改装回路里就近加装独立的迷你保险座，不用改动原车保险盒的布局，就近取电的时候就近做保护，一旦改装回路出现故障，只会熔断新增的保险，不会影响原车其他电路的正常工作，大幅降低改装带来的电路风险。

　　建模的时候要注意，外壳的脱模斜度控制在1.5°左右，插脚和塑料本体的结合位置要做密封结构，避免洗车或者雨季的时候水汽进入保险内部，造成熔丝氧化腐蚀，延长产品的实际使用寿命。外壳表面的防滑筋位置要符合人体工程学，手指捏持的时候有足够的摩擦力，插拔的时候不会打滑。内部熔丝的腔体要做合理的空腔设计，熔丝熔断时产生的电弧不会击穿塑料外壳，也不会和相邻的其他保险片产生拉弧短路，满足车用电器的安全防护要求。
