30A规格汽车插片式微型保险丝结构

　　日常做整车线束三维布置的时候，这类30A规格的微型插片保险丝是绕不开的基础元器件，很多刚入行的结构工程师容易把它当成普通小零件忽略安装边界，等到实车装配阶段才会发现干涉、插拔空间不足的问题。这类保险丝主要用在乘用车、轻型商用车的低压配电回路里，不管是座舱内的仪表台保险盒、发动机舱的集成配电单元，还是后期加装车载电器的取电回路，30A的额定电流规格刚好覆盖车窗升降电机、座椅调节电机、点烟器回路、车载功放这类中等功率的负载，既不会因为额定电流太小导致正常工况下误熔断，也不会因为规格过大失去过流保护的意义。

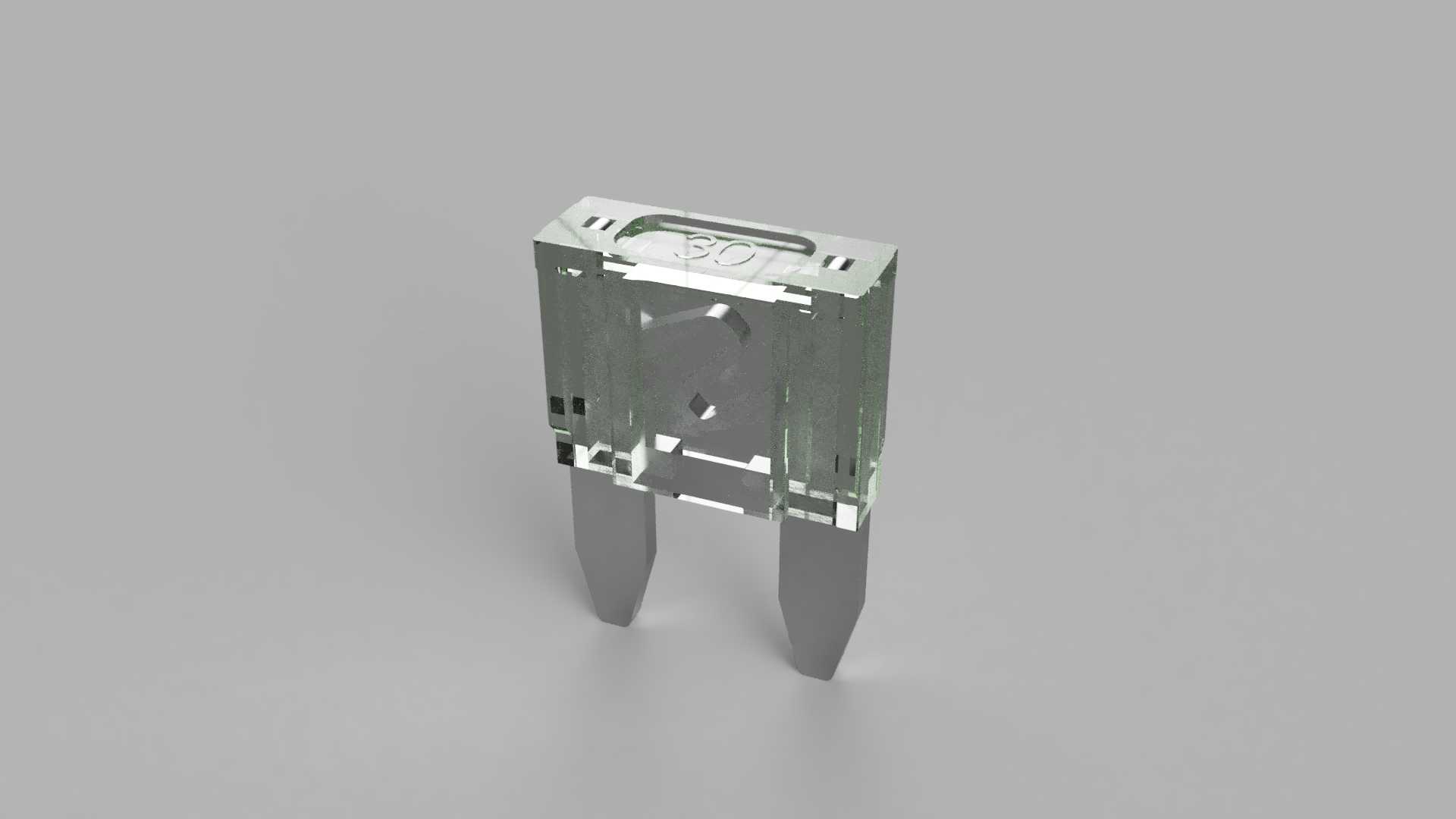

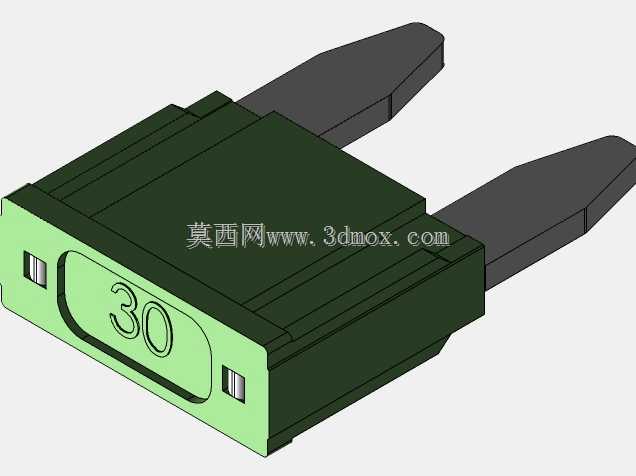

　　从结构设计来看，这款微型插片保险丝采用透明阻燃PC材质作为外壳，建模的时候要注意外壳的拔模角度，实际开模的时候外壳是上下两瓣扣合结构，内部的熔丝腔体要预留足够的灭弧空间，30A规格的熔丝采用的是变截面锌合金冲压件，建模时不能把熔丝做成等截面结构——正常工作电流下熔丝的温升要控制在40K以内，当回路出现过载或者短路故障时，熔丝的窄颈位置会最先达到熔点快速熔断，切断故障回路，避免线束过热起火。两个插脚采用镀锡铜材质，厚度统一为0.8mm，插脚的中心距是标准的5.2mm，这个尺寸是和保险盒内的夹片式端子严格匹配的，建模的时候要注意插脚的导入倒角，实际装配时倒角角度控制在30度，既能保证插脚顺利插入端子，又能保证插合后的接触压力，避免长期使用后出现接触电阻过大、发热烧蚀的问题。

　　做整车布置的时候，这类保险丝的安装边界要留够余量，首先是插拔空间，保险丝本体的外露高度是16mm，垂直方向要预留至少20mm的操作空间，方便用保险拔取钳更换，不能在保险丝正上方布置线束、支架或者其他内饰件，否则后期维保的时候根本没法操作。其次是周边的安全间隙，保险丝外壳的最大宽度是11mm，相邻两个保险丝安装位的中心距要留到13mm以上，避免不同回路的插脚之间出现爬电距离不足的问题，发动机舱内的保险盒还要注意，保险丝的安装位置要避开高温热源，比如排气歧管侧的隔热罩外至少150mm以上，虽然外壳是阻燃材质，但长期处于120℃以上的环境会让塑料外壳老化脆化，熔丝的熔断特性也会出现偏移，原本应该在过载30秒内熔断的故障，可能会因为环境温度过高提前熔断，或者因为熔丝金属老化出现延迟熔断，起不到保护作用。

　　很多工程师在建模的时候容易忽略保险丝的公差配合，插脚的宽度公差要控制在±0.05mm，保险盒内的夹片端子的夹持力要控制在3N到5N之间，夹持力太小车辆行驶过程中出现振动就会导致接触不良，用电设备出现间歇性断电，夹持力太大又会导致更换保险丝的时候插拔困难，甚至把插脚掰弯留在端子里。另外透明外壳的设计不是为了美观，实际使用中可以直接透过外壳观察内部熔丝的状态，不需要把保险丝拔下来就能判断是否熔断，这一点在故障排查的时候能节省很多时间，建模的时候要注意外壳的透光性材质设置，渲染的时候不要做成不透明的实色塑料。还有保险丝本体上的30A电流标识，是采用激光打标在外壳表面的，建模的时候标识的深度不要超过0.1mm，避免打穿外壳影响内部的密封性能，虽然这类保险丝不是完全密封的结构，但外壳的接缝处还是要做到防泼溅，应对发动机舱内的洗车溅水、雨天行车的水汽侵入，避免内部出现凝露导致熔丝腐蚀。

　　从实际应用的工况来看，这类微型保险丝比传统的玻璃管保险丝体积小很多，相同容积的保险盒可以布置更多的回路，这也是现在乘用车普遍采用插片式微型保险丝的核心原因，在做保险盒的三维布局时，要按照回路的电流大小分区布置，30A这类大电流的保险丝尽量靠近保险盒的进线端，缩短大电流线束的长度，减少线束上的压降，小电流的信号回路、控制回路保险丝布置在出线侧，方便线束走向的梳理。还要注意保险丝的安装方向，插脚要垂直向下布置，避免凝露形成的水珠顺着插脚流进保险盒内部的PCB板上，造成回路短路。另外在做三维模型的装配校验时，要模拟保险丝的插拔过程，检查运动路径上有没有其他零件干涉，很多新手工程师只做静态的装配检查，没考虑更换时的操作路径，最后实车装配完才发现保险丝被旁边的继电器挡住，根本拔不出来，只能重新修改保险盒的固定支架位置，耽误项目进度。
