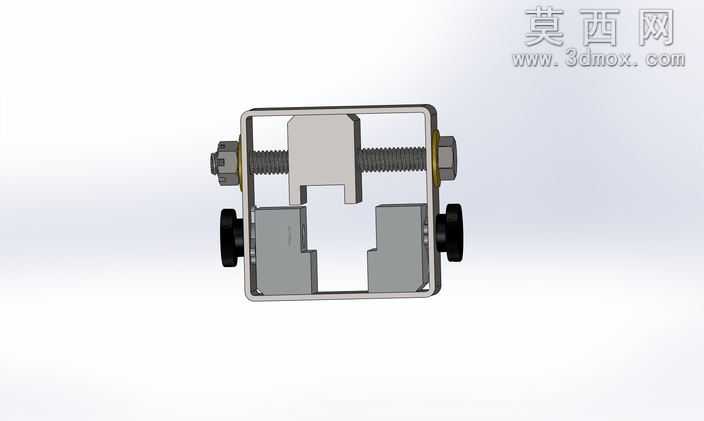

可调式视线推压安装工装夹具结构

该三维模型采用SolidWorks软件完成全参数化建模，整体结构以框架式基座为核心承载主体，建模过程中对各零部件的配合公差做了严谨设定，确保虚拟装配下无干涉、运动逻辑符合实际机械运作规律。外观渲染阶段，针对不同部件赋予差异化材质：框架主体选用哑光银灰色金属材质，模拟冷轧钢板经钣金折弯、表面喷塑后的质感，表面添加细微的颗粒纹理提升真实度；两侧调节螺杆采用亮面镀锌钢材材质，螺纹部分做了精细化的螺旋扫描建模，还原标准紧固件的牙型细节；两侧黑色旋钮采用磨砂硬质塑料材质，表面增加防滑滚花纹理，模拟实际操作时的握持触感；内部夹持块采用中灰色硬质合金材质，边缘做了微小的倒角处理，避免应力集中的同时还原机加工零件的工艺特征。结构设计上，采用双侧对称的螺杆调节机构，通过旋转两侧的黑色旋钮即可带动内部夹持块同步相向或反向移动，实现对不同规格待安装部件的夹紧定位，框架中部的镂空结构既减轻了整体工装的自重，又为待安装的视线类部件预留了充足的操作空间，上下贯通的槽位设计适配多种安装点位的对位需求。设计思路围绕安装场景的通用性展开，摒弃了传统专用工装适配范围窄的弊端，通过可调式夹持结构实现对多数同类型点位安装作业的兼容，推压动作的施力点经过力学仿真优化，确保施力均匀稳定，不会对安装部件造成额外损伤，整体结构紧凑、操作便捷，无需额外辅助工具即可完成快速装夹与推压作业，建模时所有零件均采用可编辑的参数化特征，后续可根据实际使用需求快速调整框架尺寸、螺杆行程、夹持块形状等参数，拓展工装的适配场景。
