带侧置接口的球底承压容器结构设计

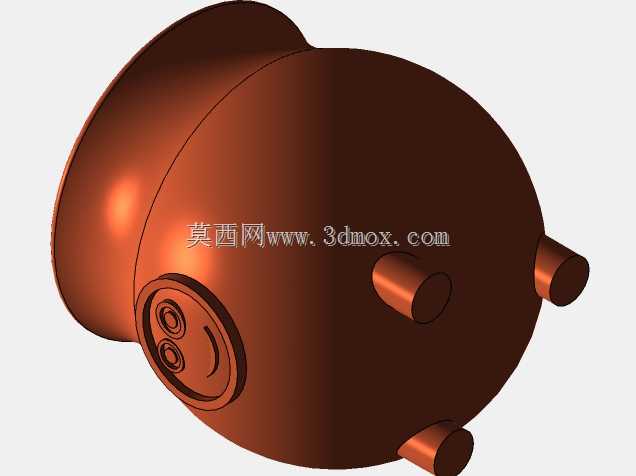

　　这款球底承压容器的结构设计，核心围绕小容量承压工况下的空间适配与管路对接需求展开，在化工小试配料、实验室流体中转、小型换热单元储液等场景中，这类带侧置接口的球形容器相比直筒形容器有更均匀的应力分布特性，能在同等壁厚下承受更高的内部工作压力，减少应力集中带来的疲劳失效风险。设计初期首先确定了主体的球形腔体结构，球壳采用等壁厚设计，曲率半径根据额定容积做匹配计算，避免局部曲率突变造成的应力断层；顶部设置的扩口翻边结构，一方面是为了适配快开式端盖的安装，翻边处预留的密封面宽度可满足O型圈或平垫片的密封要求，另一方面扩口结构也能在加注流体时减少液体飞溅，适配常规口径的加注管路对接。侧面的接口采用凸台式短管结构，三个接口沿球壳周向均匀分布，

　　每个接口的端面都做了垂直于接口轴线的精加工平面，方便对接法兰或快插接头，接口根部与球壳的过渡处采用大圆角平滑衔接，避免直角连接带来的焊接应力集中，即使是采用一体注塑或铸造成型的工艺，大圆角过渡也能减少成型时的缩孔、缺料缺陷。底部的四个支撑凸台沿球底圆周均匀排布，凸台的高度经过计算，保证容器放置在水平安装面时，球壳最低点与安装面留有足够的散热间隙，同时凸台的端面做共面处理，确保放置时无晃动，每个凸台中心预留了安装孔位，可通过螺栓将容器固定在安装支架上，满足移动设备或有振动工况下的固定需求。在安装边界的考量上，主体球形结构的最大外径是安装空间规划的核心尺寸，顶部扩口的外径比球壳最大外径小12%左右，

　　侧置接口的外伸长度控制在球壳半径的1/5以内，避免管路对接时与周边设备产生干涉，支撑凸台的安装孔中心距根据球壳直径做匹配，保证固定时的支撑稳定性，不会因为重心偏移导致固定螺栓受额外的剪切力。从功能特性来看，球形腔体的内部无死角结构，在排放内部介质时能完全排空，无残留积液，适合需要频繁更换介质、定期清洗的使用场景；侧置的三个接口可分别作为进液口、出液口、检测口使用，根据实际管路布局灵活调整功能，不需要额外在壳体上重新开孔，减少二次加工对壳体强度的破坏。设计过程中对壳体壁厚做了等强度校核，球壳部分的壁厚根据额定工作压力、材料许用应力计算得出，接口凸台和底部支撑凸台的壁厚比球壳壁厚厚30%左右，保证连接部位的结构强度，

　　避免安装管路或固定螺栓时出现开裂变形。密封面的平面度要求控制在0.1mm以内，保证对接后的密封性能，在0.6MPa的工作压力下无渗漏。整体结构没有多余的装饰性特征，所有结构特征都服务于功能需求，曲面过渡平滑，既适合采用铸造、注塑等一体成型工艺加工，也适合采用板材冲压焊接的工艺制作，不同工艺下的结构余量都在设计阶段做了预留，比如焊接工艺下的接口根部预留了焊接坡口位置，铸造成型下的拔模斜度控制在1°以内，不会影响内部腔体的容积精度。
