Micro-B接口转接承载电路板结构设计

　　在小型嵌入式设备、便携检测仪器、桌面级传感模块的硬件搭建场景中，接口转接结构是解决不同规格接口匹配问题的核心载体，本次涉及的Micro-B接口转接承载结构，主要用于实现板端Micro-B母座的固定与引脚引出，为设备提供标准的USB2.0数据传输与供电接入路径。从实际工程应用来看，这类转接结构常被集成在小型开发板扩展模块、手持数据采集终端、微型传感节点的硬件系统中，替代直接焊接在主电路板上的接口方案，降低主板接口损坏后的维修替换成本，同时可灵活调整接口的安装位置与朝向，适配不同设备外壳的开口布局。

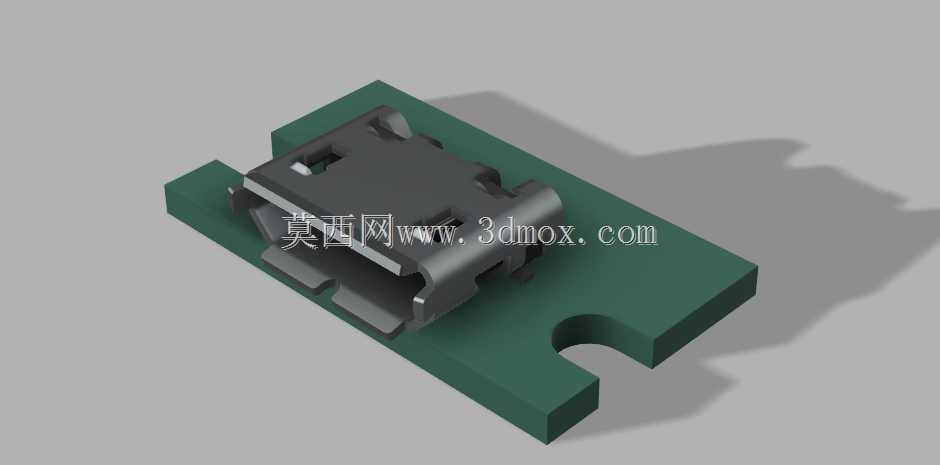

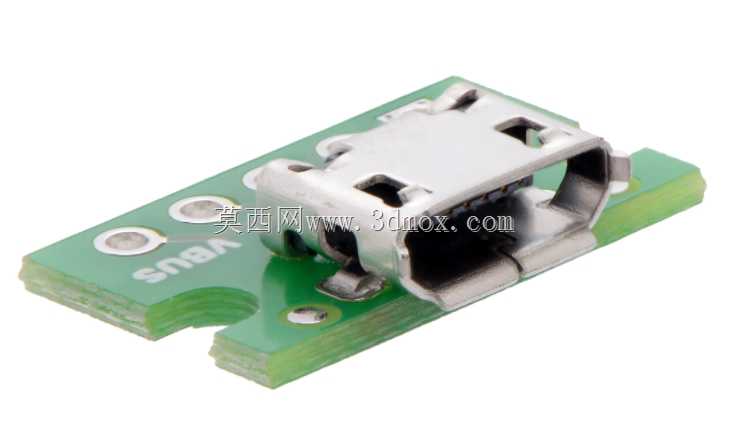

　　该结构的核心功能是为Micro-B连接器提供稳定的机械固定与可靠的电气连接载体，设计过程中首先需要匹配Micro-B母座的引脚间距与焊盘尺寸，确保连接器焊接后引脚与板上走线完全对齐，避免虚焊、连焊等生产问题。板体外形采用带定位缺口的矩形结构，一侧的半圆缺口是专门设计的安装定位特征，可与设备壳体上的定位柱配合，限制转接板在壳体内的横向与纵向位移，防止设备受外力冲击时转接板移位导致接口对位不准，出现插头插偏、插不进甚至损坏接口内部弹片的问题。

　　从安装边界来看，板体厚度采用常规PCB板的标准厚度，适配市面上绝大多数Micro-B母座的焊接高度要求，连接器焊接后，接口端面与板体边缘的距离经过严格核算，确保设备外壳开口处刚好露出完整的接口插接区域，插头插入时不会与壳体发生干涉。板体上除了连接器焊盘区域外，预留了足够的走线空间，可根据实际使用需求布设电源、数据信号线，也可根据安装需要在板体空余位置增加固定孔位，适配螺丝固定、胶接等不同的安装方式。

　　设计思路上优先考虑了结构的通用性与耐用性，没有针对某一款特定设备做专属化的异形设计，而是采用通用化的外形尺寸，可适配多数需要扩展Micro-B接口的小型硬件项目。连接器固定区域的板边做了加宽处理，增强接口位置的结构强度，避免插头反复插拔过程中板体受力出现弯折、焊盘脱落的问题。接口下方的板体区域没有布设多余走线，预留了足够的绝缘间隙，防止焊接过程中焊锡溢出造成相邻引脚短路，也为后续可能增加的ESD防护元件预留了贴装位置，提升接口的抗静电能力。

　　在实际选型使用时，需要注意该转接结构的安装空间预留，除了板体本身的长宽尺寸外，还需要在接口前方留出足够的插头插拔操作空间，同时要保证板体背面与设备内部其他元器件之间留有安全间隙，避免板体背面焊盘与其他金属元件接触造成短路。对于需要频繁插拔接口的使用场景，可在板体与壳体之间增加缓冲胶垫，进一步分散插拔时的受力，提升接口的使用寿命。这类转接结构的设计不需要复杂的曲面造型，所有特征都围绕实际装配与使用需求展开，每一处外形尺寸、定位特征都对应明确的工程用途，没有冗余的装饰性结构，完全服务于硬件连接的功能需求，是小型电子设备硬件结构中典型的功能性连接部件。
