工业级硬质防护储物外箱结构设计

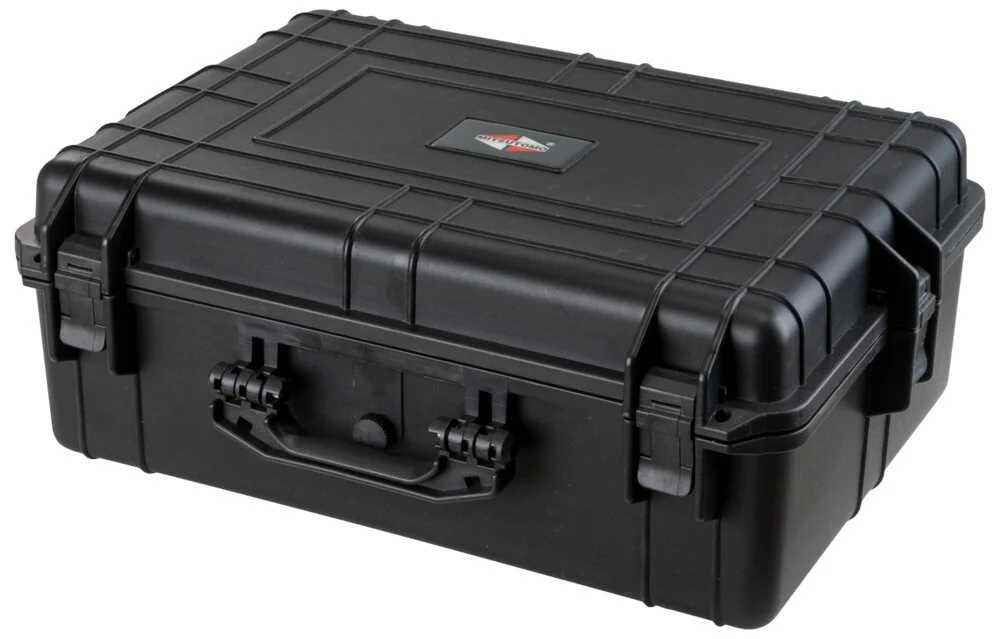

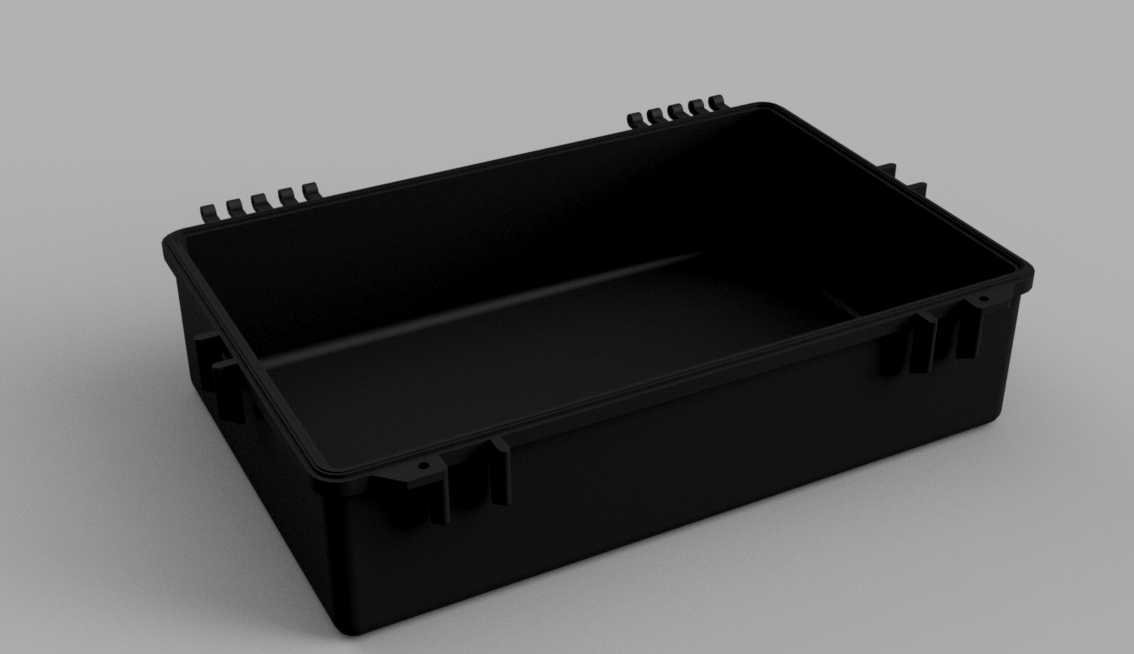

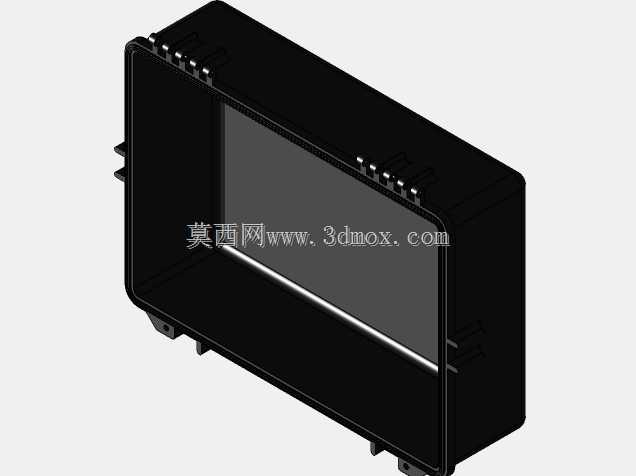

　　这款硬质防护储物外箱的设计，最初是面向户外作业、工业现场的精密工具、检测器件收纳防护需求开发，在实际工程场景中，这类箱体常被用来承载便携检测仪器、专用工装组件、野外作业备件，需要在颠簸运输、临时堆放、轻度泼溅的工况下，为内部存放的物件提供稳定的物理防护，避免磕碰、受潮、异物侵入造成的器件损坏。从结构设计逻辑来看，箱体采用敞口上开式的基础构型，整体为一体注塑成型的硬质壳体，侧壁做了等距分布的加强筋结构，这些加强筋并非简单的装饰凸起，而是沿着箱体受力的长边、短边方向做了连续的应力传导设计，当箱体堆叠放置或者侧面受到挤压时，加强筋可以将局部集中的应力快速分散到整个侧壁面，避免薄壁壳体出现局部凹陷、开裂的问题。箱体上沿设计了外翻的叠边结构，

　　一方面是为了匹配箱盖的扣合密封位，预留出密封胶条的安装槽位，另一方面外翻边也提升了箱体开口处的结构强度，在频繁取放物件、开合箱盖的长期使用过程中，开口边缘不会因为反复受力出现翘曲变形，保证箱盖扣合后的密封性与配合精度。侧壁外侧设计的多组凸耳结构，分别承担不同的功能：靠近箱体上沿的凸台是箱盖合页、锁扣的安装位，这些位置做了局部加厚处理，预埋了金属嵌件的安装空间，避免长期开合过程中塑料安装孔出现滑牙、断裂；侧壁中部的凸起结构是堆叠定位位，当多个同规格箱体上下叠放时，上层箱体底部的凹槽可以刚好卡入下层箱体的凸台位置，防止运输过程中堆叠的箱体出现滑移、倾翻；靠近箱体底部的凸筋是落地支撑位，让箱体底面与放置平面之间留出微小间隙，

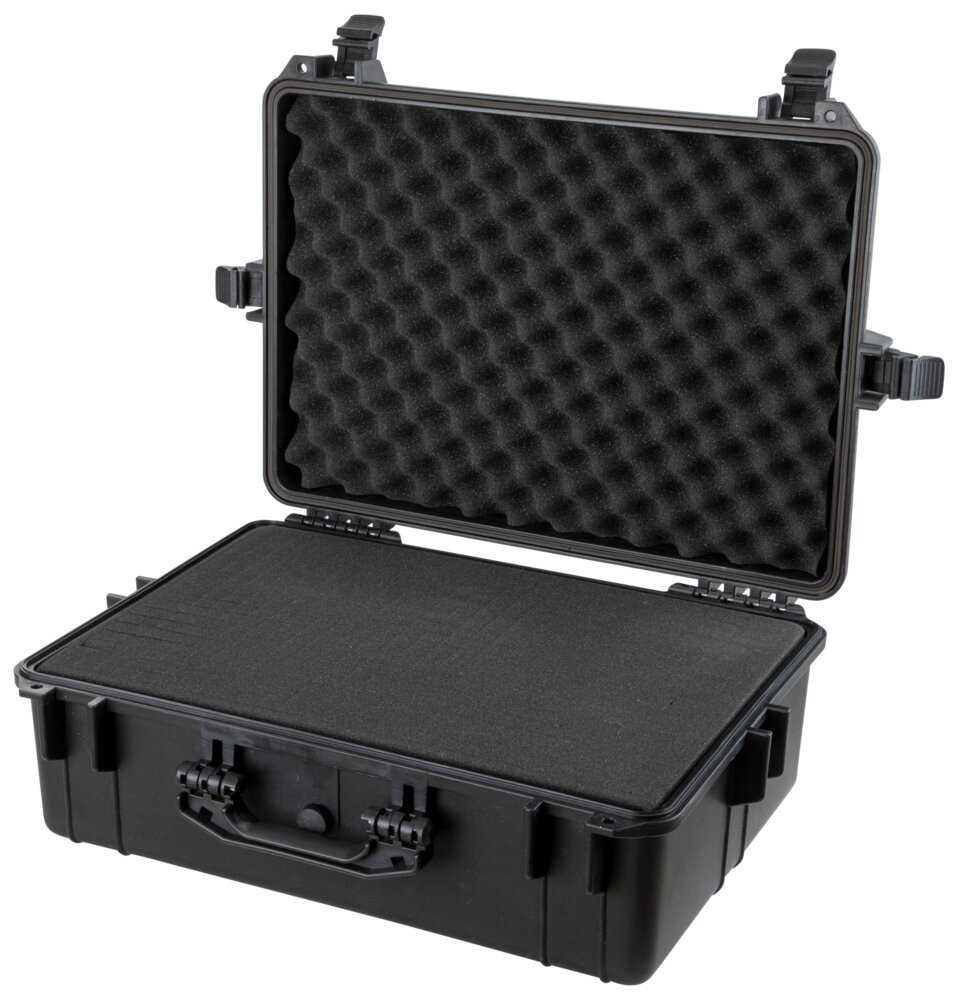

　　既可以避免地面的积水、污渍直接接触箱体底面造成腐蚀，也能在叉车、手动液压车转运时，留出叉齿的插入空间，方便机械化搬运。外形尺寸方面，箱体的外部长宽高边界控制在215毫米、425毫米、569毫米的范围内，这个尺寸是经过多场景适配验证的：既可以刚好放入常规皮卡车型的货箱储物格、工程作业车的侧边工具舱，也能匹配标准货架的层板进深，不会出现尺寸超宽无法放入常规储物空间的问题；内部的有效储物空间做了圆角过渡处理，避免直角位置的应力集中，同时也方便内部定制海绵内衬的裁切加工，用户可以根据自己存放的工具、器件形状，在海绵内衬上挖出对应的定位槽，实现物件的固定收纳，避免运输过程中内部物件相互碰撞。箱体的壁厚设计采用了梯度变壁厚方案，

　　底部受力区域的壁厚比侧壁厚1.2毫米，开口边缘的壁厚比侧壁厚0.8毫米，在保证整体结构强度的前提下，尽可能控制箱体的整体重量，降低单人搬运的负荷，同时也减少了注塑生产过程中的原料用量，控制生产成本。在细节设计上，箱体内部的底面做了细微的防滑纹理，既可以提升内部放置物件的摩擦力，减少滑动，也能避免清洁箱体时积水在底面残留；侧壁的内表面做了脱模斜度设计，方便注塑生产过程中的脱模，同时也不会影响内部储物空间的有效利用率。这类箱体除了工业现场的工具、器件收纳外，也可以适配户外勘探、应急救援、设备售后维保等场景的物资收纳需求，不同场景下只需要更换对应的内部内衬、箱盖锁具类型，就可以满足不同的使用要求，比如存放精密检测仪器时，可以搭配带缓冲层的密封箱盖与防水锁扣，实现IP65级别的防护能力；存放普通五金工具时，可以搭配带分隔板的简易箱盖，实现工具的分类收纳。在建模过程中，所有的安装位、配合尺寸都做了公差预留，合页安装孔的位置度公差控制在0.1毫米以内，锁扣配合位的间隙控制在0.3毫米，保证后续加工生产时，不同批次的箱体与箱盖都可以实现互换装配，不需要额外的修配调整；所有的转角位置都做了圆角处理，外转角的圆角半径不小于5毫米，避免尖锐边角在搬运过程中造成磕碰划伤，内转角的圆角半径不小于3毫米，减少注塑过程中的应力集中问题，提升箱体的抗冲击性能。
