皮带驱动线性导向滑台模组结构

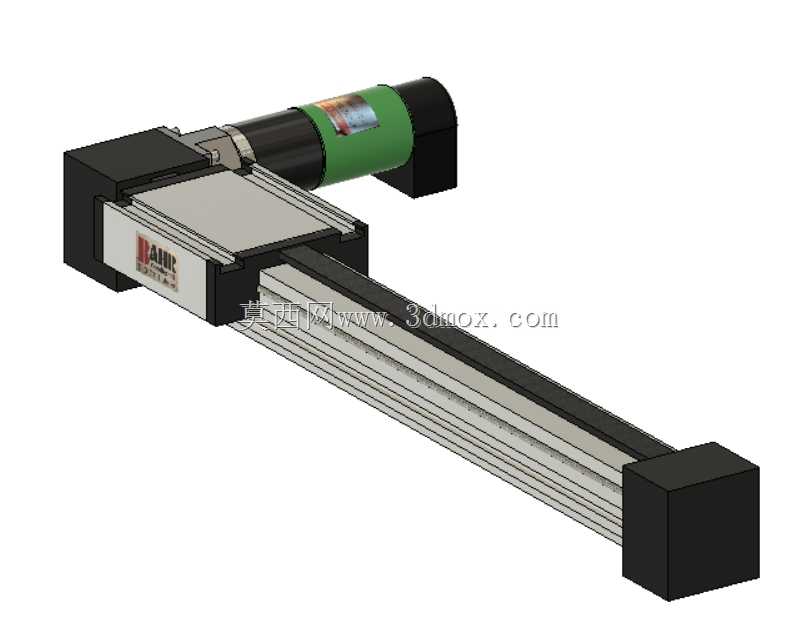

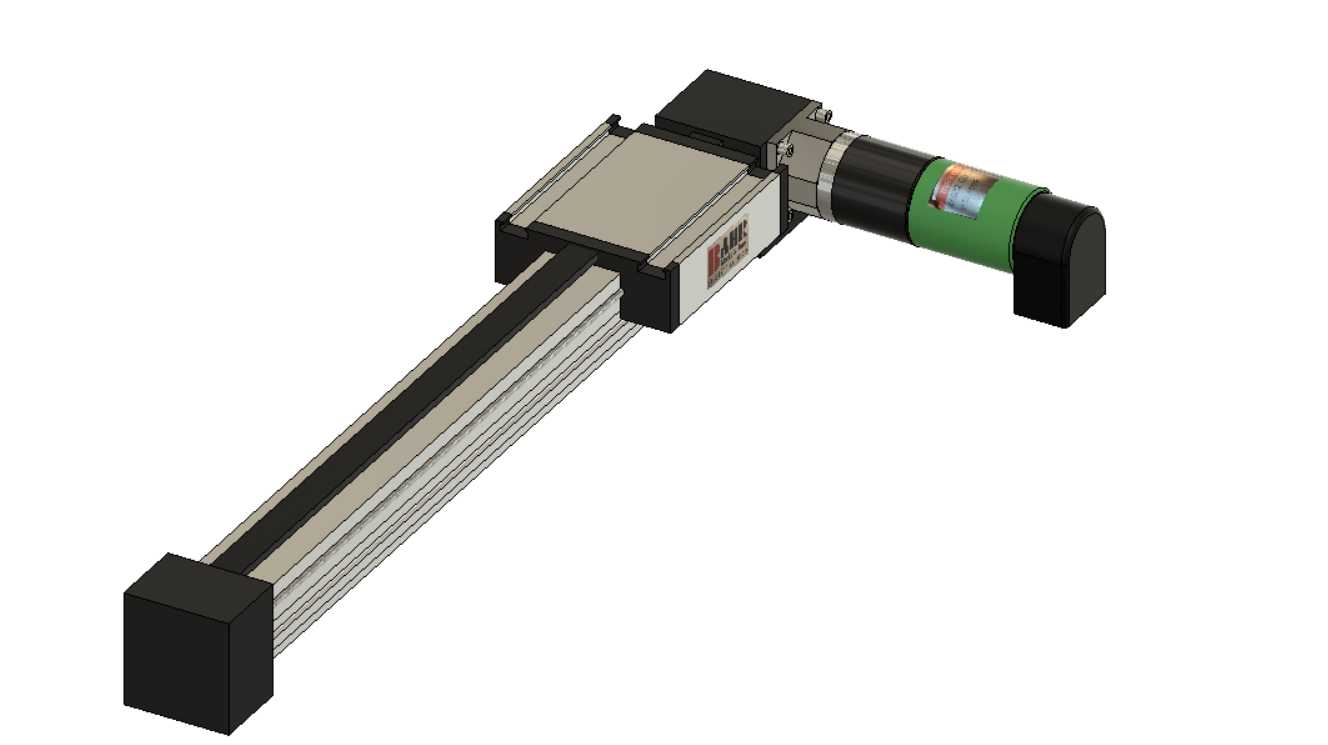

　　这款线性导向滑台在自动化产线的移栽工位应用十分普遍，常见于3C电子零部件的点位搬运、包装线的物料推送、检测设备的探头往复进给场景，相比丝杆传动的同行程滑台，它的运行速度上限更高，适合长行程、快节拍的往复运动工况，日常维护仅需定期检查皮带张紧度与导轨润滑状态，运维成本相对更低。从结构设计逻辑来看，驱动端采用侧装电机的布局，电机输出轴通过同步轮将动力传递给同步带，同步带与滑台座的夹紧块刚性连接，将带体的回转运动转化为滑台的直线往复运动，两侧的线性导轨承担负载的径向与倾覆力矩，保证滑台运行过程中的平行度与直线度，端座位置设置了硬限位缓冲块，避免滑台超程运行时出现刚性碰撞损伤结构。设计过程中优先考虑了安装适配性，

　　滑台主体的铝型材基座自带T型安装槽，可直接从型材侧面穿入螺栓固定在设备机架上，不需要额外加工安装底板，滑台的动子座表面预留了标准螺纹孔阵列，可直接搭载夹爪、吸盘、检测探头等末端执行件，不需要额外做转接板设计，能大幅缩短设备的组装调试周期。从安装边界尺寸来看，这款滑台的截面宽度控制在紧凑范围内，适合安装在设备内部空间局促的工位，电机侧装的布局不会额外增加滑台的总长度，相比直连电机的丝杆滑台，同行程下的整体安装长度更短，能有效节省设备的排布空间；滑台的有效行程可根据实际需求裁切型材长度适配，不需要重新开模加工主体结构，定制化改型的成本较低。结构细节上，同步带的张紧机构设置在驱动端端座位置，通过调节螺栓即可调整带体张紧力，

　　不需要拆解滑台主体结构，日常调试维护十分便捷；导轨的滑块采用预压设计，可根据负载工况选择不同预压等级，轻载高速工况选微预压即可降低运行阻力，重载工况选中预压可提升整体刚性，减少运行过程中的抖动。实际选型应用时需要注意，这类皮带传动的线性导向滑台不适合大负载垂直提升场景，垂直安装时需要额外加装制动机构，避免断电后滑台下坠造成设备损坏；水平安装时，单根滑台可承载的负载重量需要结合运行速度、加速度参数核算，若负载存在较大偏心，建议采用双滑台平行布置的方式，搭配传动轴连接两个滑台的驱动端，保证两侧运行同步性，避免单边受力过大造成导轨异常磨损。建模过程中对各个配合面的公差做了对应预留，导轨安装面的平面度、

　　电机安装位与同步轮的同轴度都做了公差标注，实际加工组装时可直接参考模型中的配合尺寸做零件校验，减少现场配做的工作量；滑台两端的传感器安装槽也做了预留，可直接加装槽型光电开关作为原点与限位传感器，不需要额外设计传感器安装支架，进一步压缩设备的设计与加工周期。
