立式带安装引脚3.5mm音频插孔结构

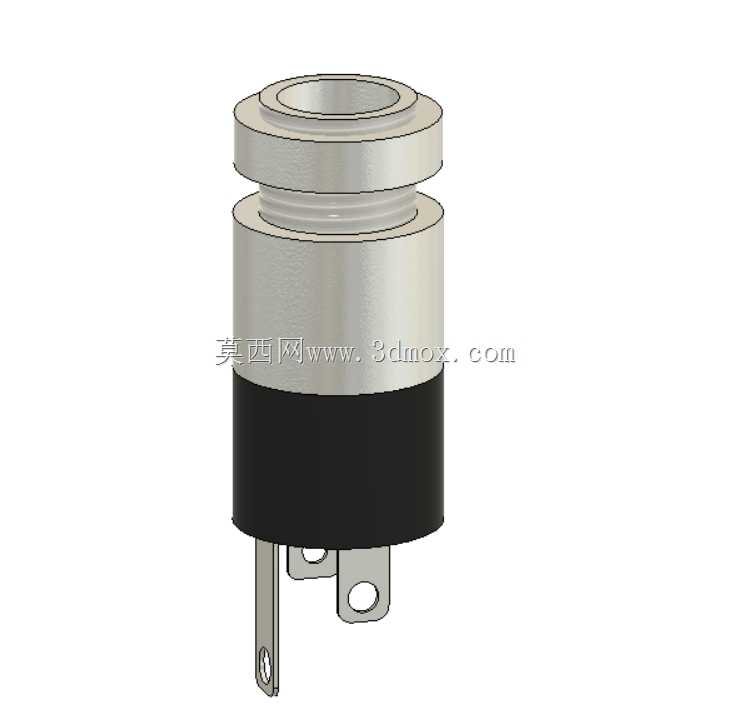

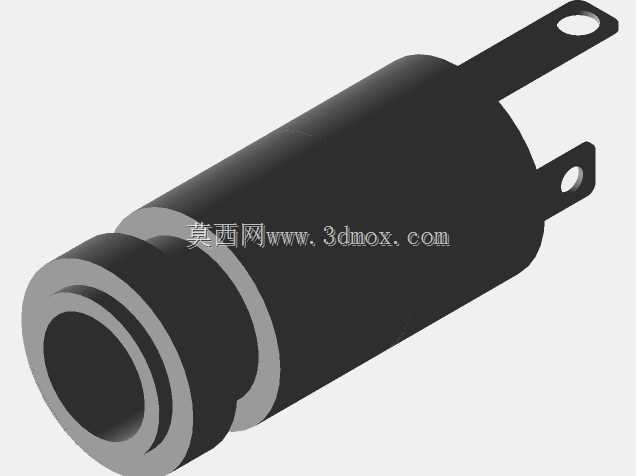

　　日常接触的各类音频信号传输场景里，3.5mm规格的接插部件始终占据着不小的应用比重，从便携音频播放设备、台式电脑音频接口、车载影音系统到工业测控设备的音频信号采集端口，都能见到这类插孔的身影。不同于贴片式或者卧式安装的同规格接插件，这款立式结构的插孔采用金属主体搭配绝缘基座的组合设计，能够适配垂直于PCB板面的安装需求，在设备内部空间纵深充足、板面横向空间紧张的布局场景下，这类结构的接插件能够大幅节省板面占用面积，给周边其他电子元器件留出足够的排布空间。从结构设计逻辑来看，这款插孔的上部采用阶梯式金属外壳结构，最顶端的敞口端做了轻微的倒角导向处理，能够在插头插入时起到自动对中的导向作用，避免插针对偏造成的内部接触弹片变形；

　　外壳中段设置的环形凹槽，既可以作为外壳装配时的定位卡位结构，也能够在面板安装时配合橡胶密封圈实现端口处的防尘防水密封，适配户外或者工业现场的复杂使用环境。下部的黑色绝缘基座采用耐高温绝缘材质注塑成型，将内部的信号接触弹片与金属外壳完全隔离，避免信号传输过程中出现外壳短路、信号干扰的问题；基座下方延伸出的两个固定引脚，其中带圆孔的引脚为结构固定引脚，在波峰焊或者回流焊过程中，焊锡能够透过圆孔形成牢固的焊点，将整个插孔牢牢固定在PCB板上，避免插头反复插拔过程中出现插孔松动、引脚脱焊的问题，另一个细长引脚为接地引脚，直接与金属外壳连通，能够将插拔过程中产生的静电、外部电磁干扰直接导到设备接地端，提升音频信号传输的稳定性。

　　内部的接触弹片采用弹性铜合金材质冲压成型，表面做镀镍处理，既保证足够的接触弹性，在插头插入后能够保持稳定的接触压力，减少接触电阻带来的信号损耗，也能提升弹片的耐磨性能，满足上千次反复插拔的使用寿命要求。在实际选型应用过程中，需要注意这款插孔的安装边界尺寸：其主体圆柱外径、整体安装高度、引脚间距都需要和PCB板上预留的安装孔位严格匹配，固定引脚的孔径要略大于引脚直径0.1-0.2mm，既方便生产过程中的插件作业，也能避免孔径过大导致焊接后焊点强度不足。在面板开孔设计时，开孔直径需要匹配插孔上部的定位凸台尺寸，开孔位置的公差控制在±0.05mm范围内，保证插孔安装后端口与面板表面齐平，不会出现凹陷或者突出过多的问题，影响插头的正常插拔。

　　不同于其他大电流传输的接插件，这类音频信号插孔的接触弹片不需要承载大电流，设计过程中更侧重接触的稳定性和信号屏蔽性能，金属外壳的厚度控制在0.3mm左右，既保证足够的结构强度，不会在插头插拔时出现外壳变形，也不会因为外壳过厚导致整体重量增加、材料成本上升。绝缘基座的棱角处都做了圆角过渡处理，避免插件作业过程中尖锐边角划伤操作人员，也减少注塑过程中的应力集中问题，降低基座受温湿度变化出现开裂的概率。在工业传感信号传输场景中，这类3.5mm插孔也常被用于小功率模拟信号的传输接口，连接各类振动传感器、声学传感器的信号输出端，这就要求插孔的接触电阻保持在10毫欧以内，插拔过程中不会出现瞬断的问题，避免信号采集过程中出现数据丢失。这款结构的插孔在设计时充分考虑了不同场景的使用需求，金属外壳的接地引脚和信号引脚之间保持足够的绝缘距离，满足安规设计中的爬电距离要求，即使在潮湿的使用环境下，也不会出现引脚之间绝缘失效的问题。对于结构设计人员来说，在选用这类接插件开展三维建模时，需要准确还原插孔的所有安装尺寸，包括引脚的长度、折弯角度、固定孔的位置尺寸，以及上部插口的内部深度，避免在结构装配时出现插头无法完全插入、或者插孔与周边结构件出现干涉的问题；尤其是在做设备整机的装配校验时，要预留出插头插入后的空间余量，保证插头尾部的连接线不会被周边结构件挤压，造成线材破损的问题。
