Mini-SPOX 2.50mm间距3Pin线对板公头连接器

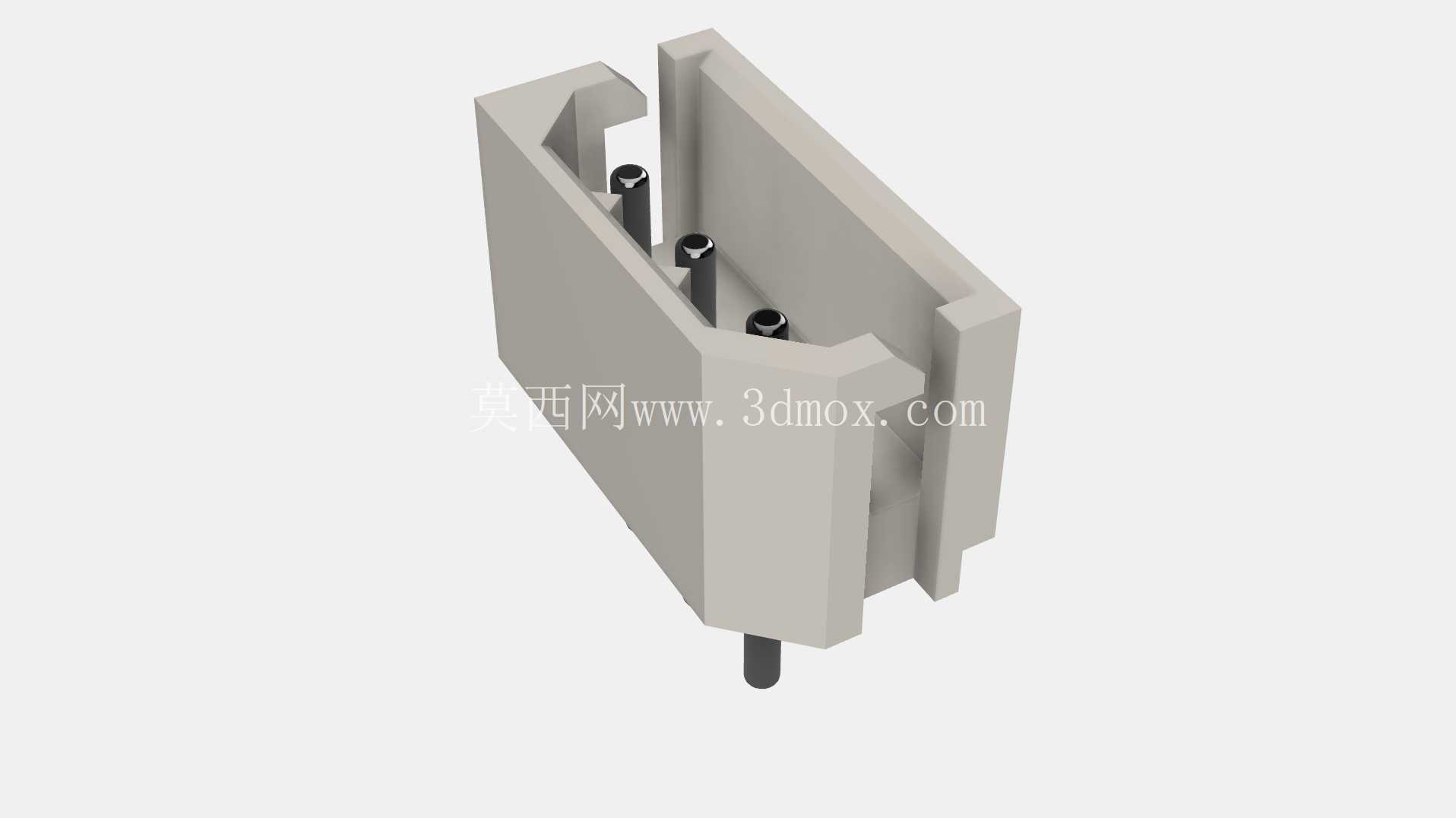

　　这款3Pin公头连接器属于Mini-SPOX线对板连接系统，适配2.50mm的标准接触间距，是紧凑型设备内部电气连接的常用元件，在汽车座舱电子模块、工业传感控制单元、消费类小型家电的内部布线场景中应用广泛，能够在设备内部空间受限的布局条件下，完成导线与PCB板之间的可靠电气连通，替代传统的飞线焊接方案，大幅提升产线装配效率，同时降低虚焊、脱焊带来的后期运维风险。从实际使用场景来看，这类连接器常被布置在设备内部靠近PCB板边缘的位置，公头端预先焊接固定在PCB板上，对应母头端压接好导线后直接插接即可完成接线，不需要额外的焊接工序，适配自动化产线的批量装配需求，在高温工况下也能维持稳定的接触性能，不会因为设备长期运行产生的温升出现接触电阻飙升、连接松脱的问题，满足汽车、工业类产品长期运行的可靠性要求。

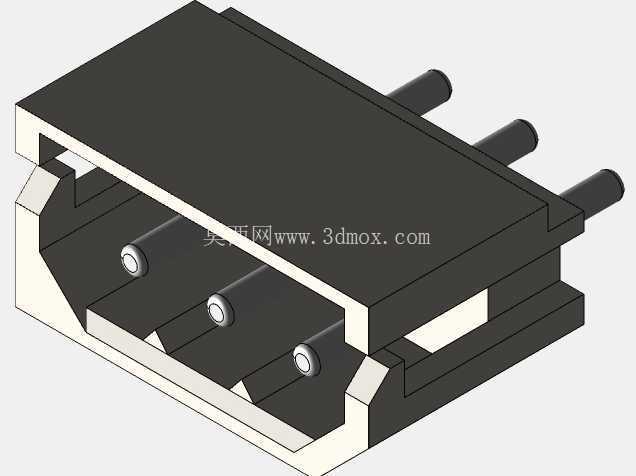

　　从设计思路层面拆解，这款公头的整体结构采用了防呆导向设计，外壳两侧设置了导向滑槽，母头插接时能够顺着滑槽精准对位，避免插反导致的插针弯折、接触错位问题；三个接触插针采用等间距排布，严格遵循2.50mm的行业标准间距，插针根部做了加粗加固设计，焊接到PCB板后能够承受一定的侧向插拔力，不会因为反复插拔出现插针歪斜、焊盘脱落的问题。外壳主体采用耐高温的绝缘工程塑料材质，能够耐受波峰焊时的高温冲击，不会在焊接工序中出现形变、熔融的问题，同时绝缘外壳将带电插针完全包裹，避免相邻插针之间出现短路风险，也能防止装配过程中操作人员误触带电部位带来的安全隐患。外壳底部设置了定位柱，在PCB设计时对应预留定位孔，焊接前可以先将公头的定位柱插入PCB定位孔完成预固定，不需要额外的治具扶持就能完成波峰焊工序，大幅降低SMT或者波峰焊工序的工装成本。

　　从安装边界与尺寸维度来看，这款公头的整体外形为长方体结构，宽度方向对应3Pin的排布尺寸，整体占用PCB板的面积极小，适合高密度布板的紧凑型设备使用；插针伸出外壳底部的长度符合常规PCB板厚的焊接要求，焊接后焊锡能够在插针根部形成饱满的焊点，保证焊接强度；定位柱的直径与常规PCB定位孔尺寸适配，插入后不会出现明显的松旷，焊接过程中不会出现偏移。插接方向为垂直于PCB板面的直插设计，母头插接后导线走向垂直于PCB，能够节省PCB板平面方向的布线空间，适合设备内部腔体高度充足、平面空间紧张的布局场景。外壳两侧的卡扣结构在母头插接到位后会发出清晰的卡扣反馈声，装配人员不需要额外检查就能确认连接到位，同时卡扣能够提供足够的保持力，在设备受到振动、冲击的工况下，不会出现母头松脱、连接断开的问题，满足车载、工业设备的抗振动要求。

　　在实际选型应用中，这类连接器需要匹配对应规格的母端连接器与压接端子，压接导线时需要根据导线线径选择适配的端子规格，压接后需要保证端子与导线的接触电阻符合要求，避免长期通电出现端子过热的问题。PCB封装设计时需要严格对应公头的插针位置、定位柱位置、外壳避让尺寸，预留足够的外壳安装空间，避免周边元件与连接器外壳出现干涉，同时要在插接方向预留足够的操作空间，方便产线人员完成插接操作，也方便后期运维时的拆装。这款连接器的接触插针采用镀锡处理，能够提升抗氧化性能，长期使用不会出现接触表面氧化导致的接触不良问题，在-40℃到105℃的工作温度区间内都能维持稳定的电气性能，覆盖绝大多数工业、消费、车载类设备的工作温度范围，不需要额外做耐高温或者耐低温的特殊处理就能直接选用。
