锥形波纹橡胶防护套三维结构设计

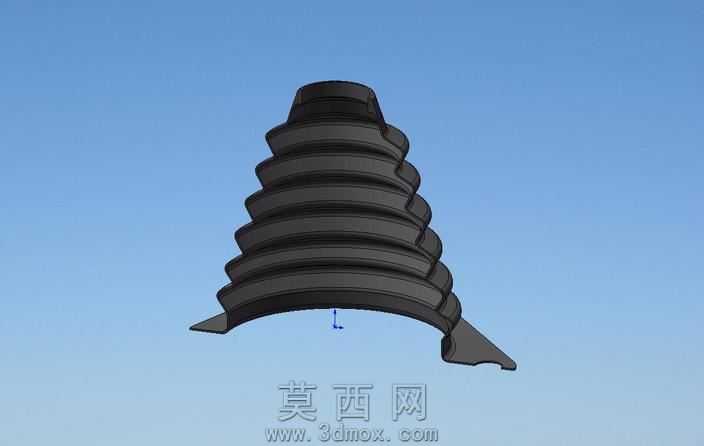

本作品为锥形波纹结构的橡胶防护套三维建模设计，整体采用上窄下宽的锥台形态，主体设置多层连续环形波纹褶皱结构，底部两侧延伸出带安装定位结构的固定翼边，整体造型适配需要伸缩弯折的杆件类部件防护场景。建模过程中首先通过草图绘制确定防护套的整体轮廓参数，精准标定各层波纹的曲率半径、波峰波谷间距以及锥度比例，保证波纹结构在伸缩弯折过程中不会出现应力集中或干涉问题。随后通过旋转凸台命令生成主体基础形态，再对波纹区域进行细节特征处理，通过阵列命令快速生成等距分布的环形褶皱，同时对褶皱边缘做圆角过渡处理，避免橡胶材质在反复形变过程中出现开裂风险。底部固定翼边的建模充分考虑实际安装需求，预留了贴合安装面的弧度与定位结构，保证防护套安装后能够紧密贴合配套部件，避免灰尘、水汽、杂质进入内部结构。材质设置上选用耐老化橡胶材质参数，调整表面粗糙度与哑光黑的材质色泽，还原橡胶制品的真实质感，渲染过程中采用蓝天背景突出产品轮廓，通过光影效果清晰展现各层波纹的层次结构与整体形态。设计思路围绕橡胶防护套的核心功能展开，多层波纹结构赋予产品优异的伸缩弯折性能，能够适配配套部件的往复运动、角度偏转等工况，锥形结构适配不同直径的连接部位，底部固定结构保证安装稳固性，整体结构可有效阻隔外界大气、粉尘、水汽对内部部件的侵蚀，延长被防护部件的使用寿命，建模过程中所有尺寸参数均经过合理性校验，确保结构符合橡胶制品的加工工艺要求，可直接用于后续的模具开发与产品生产参考。
