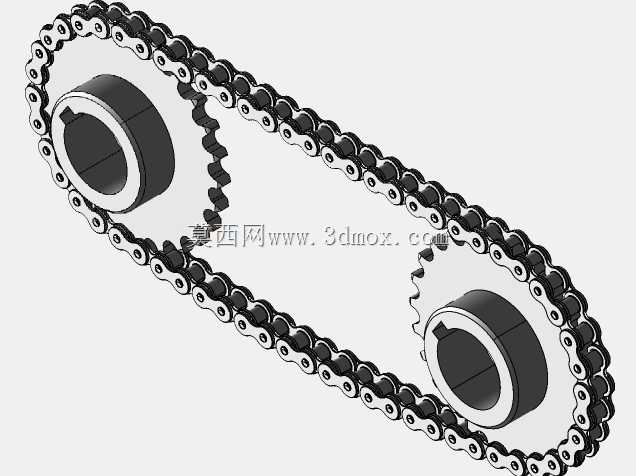

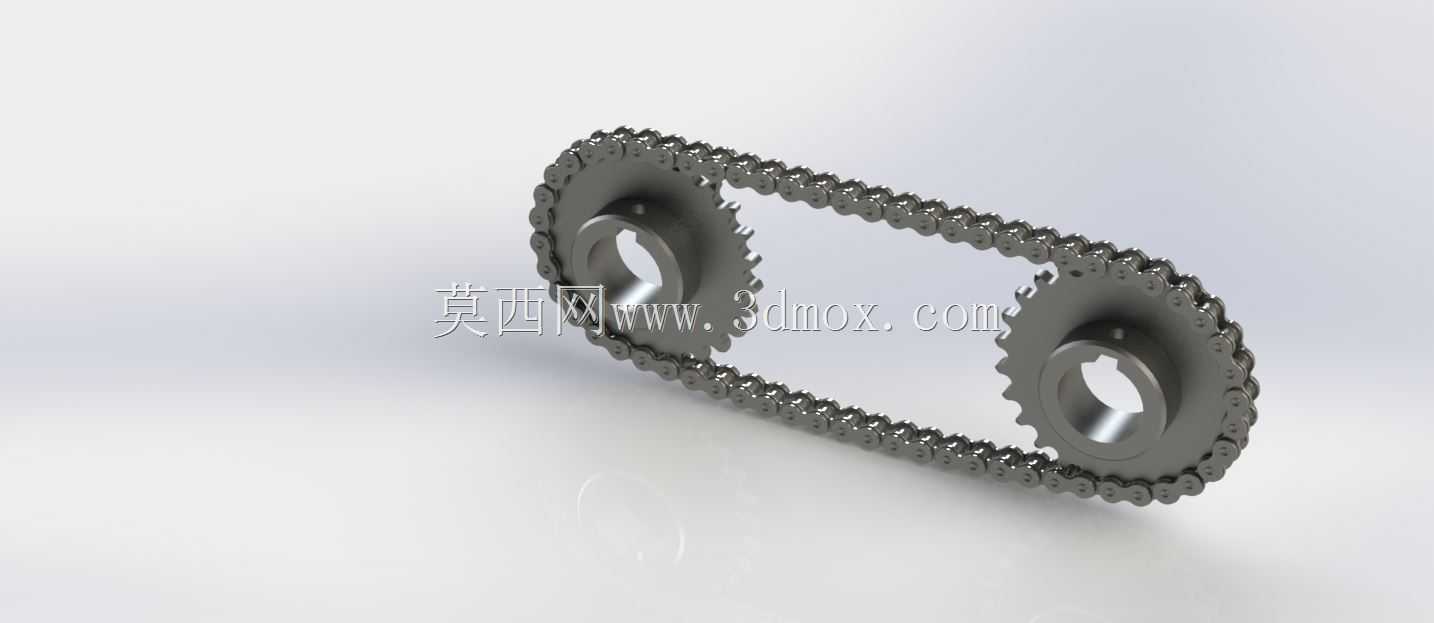

双链轮滚子链传动啮合结构设计

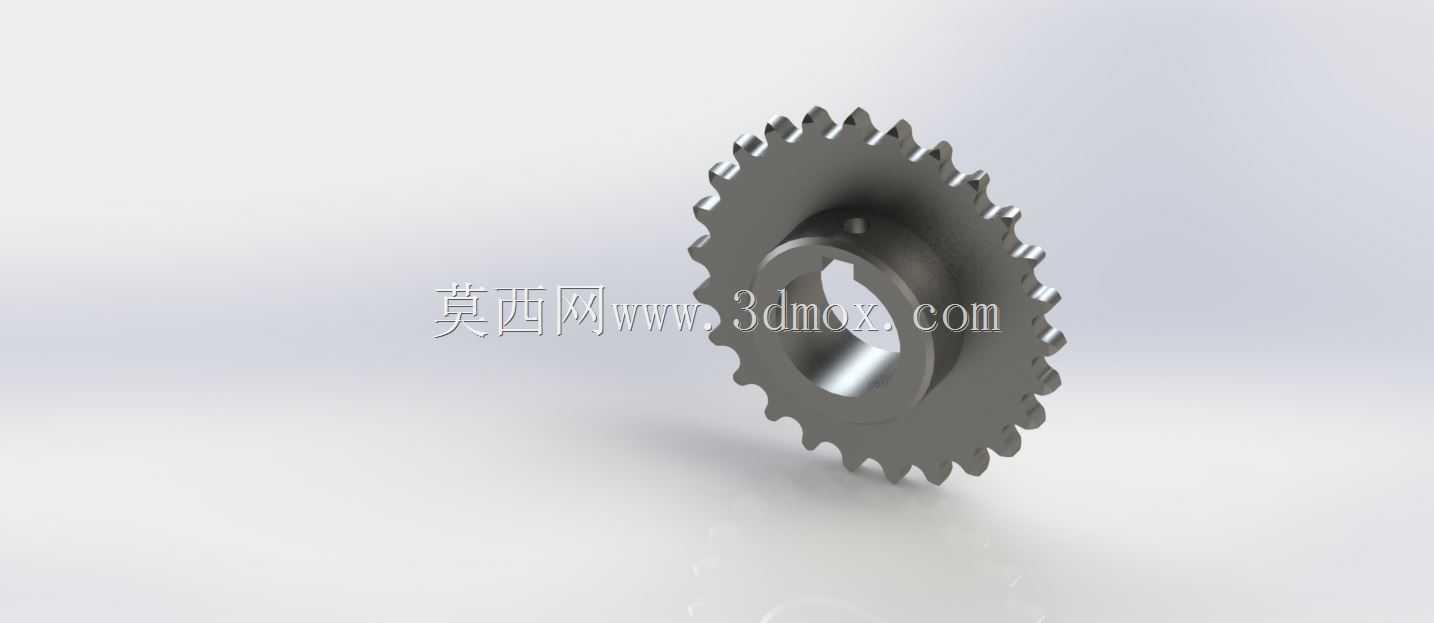

　　这套链传动结构在常规动力传输场景中适配性极强，小功率输送线、小型动力机具的动力传递环节都能见到这类结构的身影，区别于齿轮直接啮合的传动形式，链传动能在两轴中心距偏大的布局下保持稳定的传动比，不会出现带传动长期运行后的打滑丢转问题。从结构设计逻辑来看，两个链轮的齿形参数完全匹配配套滚子链的节距要求，齿槽轮廓做了适配滚子卡入的圆弧修型，能保证链节滚子进入啮合区时顺滑卡入齿槽，退出啮合时无卡滞剐蹭，避免运行过程中出现冲击异响。链轮中心的轴孔做了键槽结构设计，可通过平键与传动轴实现周向固定，传递额定扭矩时不会出现轴与轮毂的相对滑转，轴孔的直径公差按照过渡配合选取，既方便装配阶段的压装操作，也能保证运行过程中配合面无旷量。

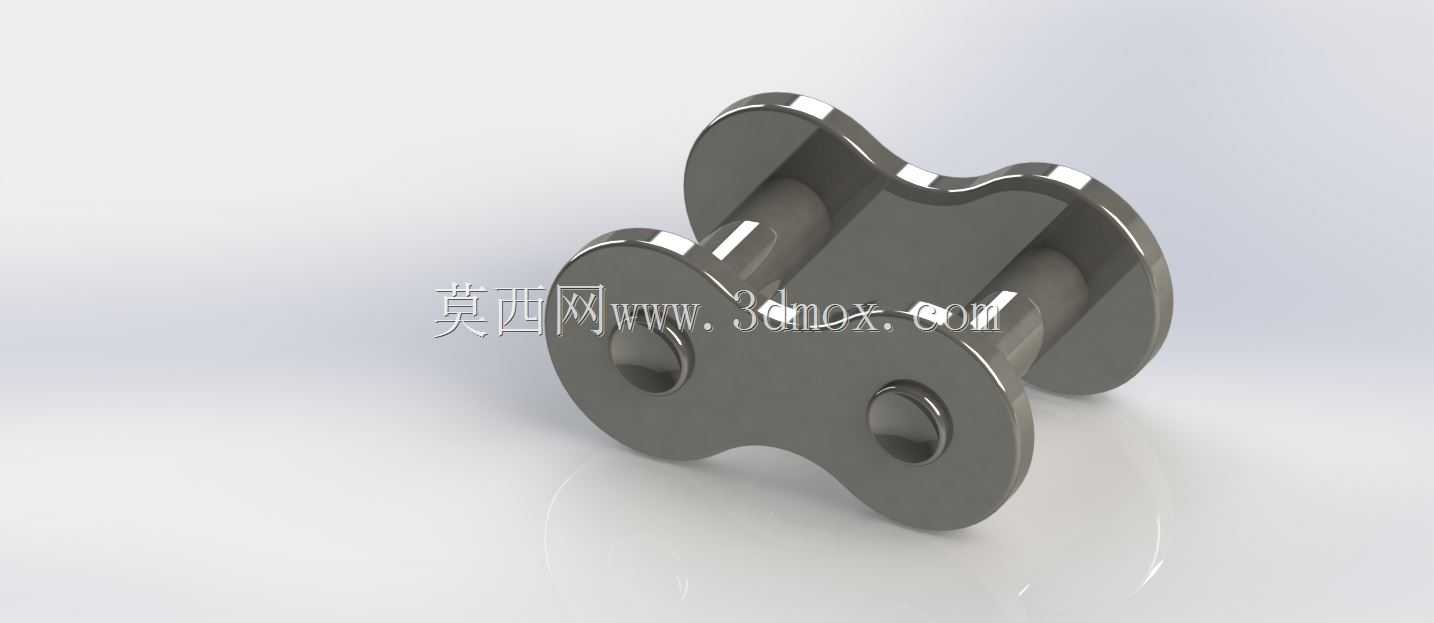

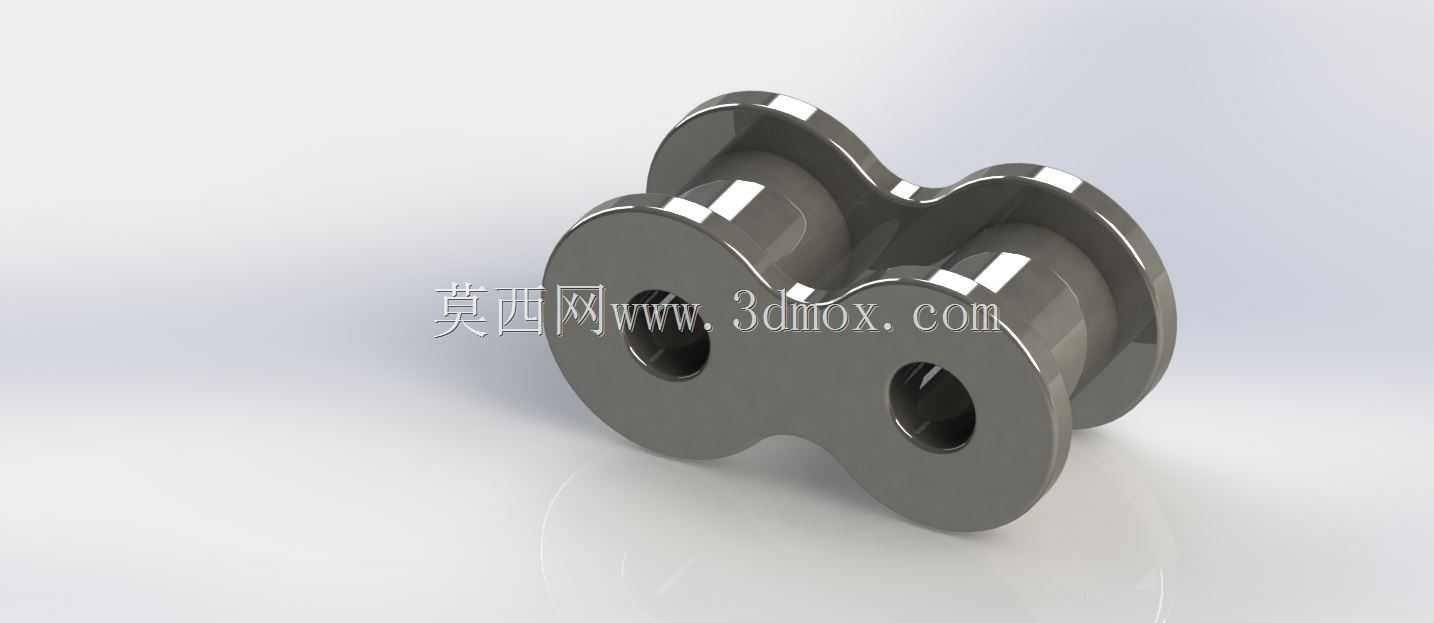

　　两链轮的中心距设计参考了链传动的合理张紧范围，预留了链条安装后的适当垂度，不需要额外加装张紧轮就能满足常规工况的张紧要求，避免张紧力过大加剧链节与齿面的磨损，也不会因张紧不足出现运行跳齿问题。配套的滚子链采用标准节距的单排结构，每节链节的铰接间隙控制在合理范围，既能保证链条绕入链轮时的弯折灵活性，也能减少铰接处的磨损量，延长整套传动结构的维护周期。从安装边界来看，链轮的齿顶圆直径、轮毂厚度都做了适配常规安装空间的尺寸控制，安装时只需要保证两链轮的端面共面度在允许公差范围内，避免出现偏磨导致的链条单侧受力过载问题，就能保证整套结构长期稳定运行。这类传动结构在低速重载的传动场景下优势明显，能适应多粉尘、少润滑的恶劣工况，

　　不需要像齿轮传动那样做完全封闭的箱体防护，日常维护只需要定期在链节铰接处加注润滑脂，就能有效降低运行磨损。设计过程中对链轮的齿根做了应力强化处理，能承受链条啮合时的周期性冲击载荷，不会出现齿根断裂的失效问题，链板的厚度选取也匹配了额定传递扭矩的强度要求，长期满负载运行不会出现链板拉伸变形的情况。
