膜分离式氢氧气体发生装置结构设计

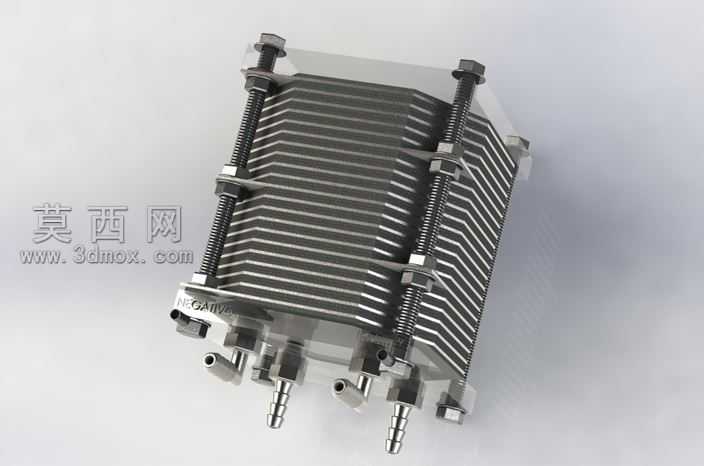

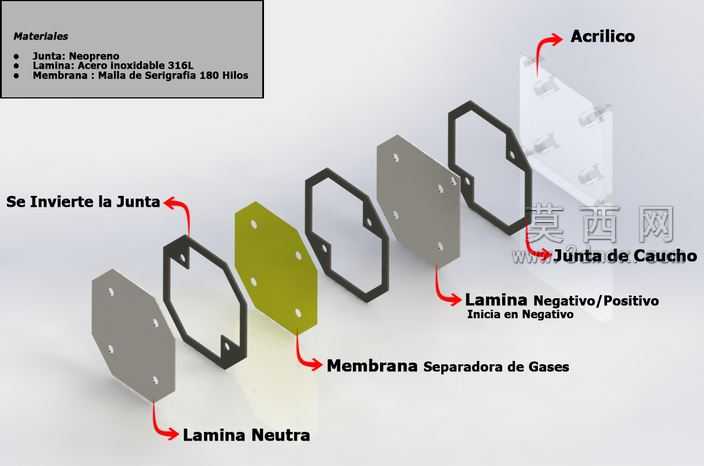

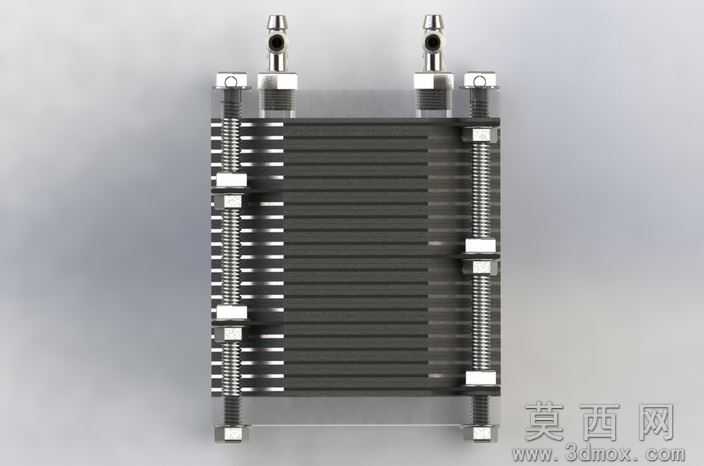

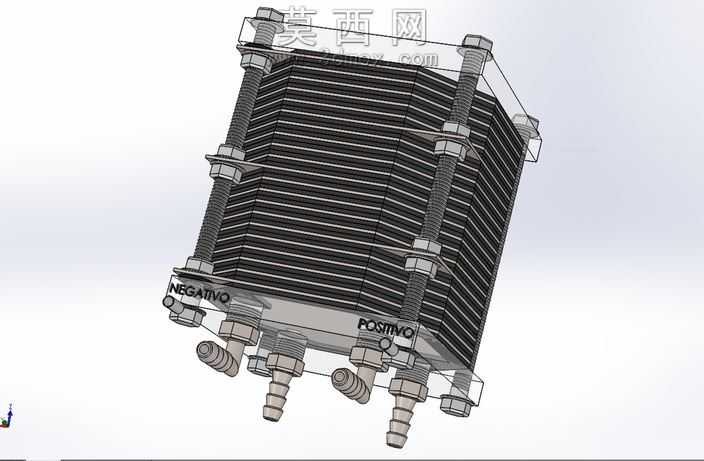

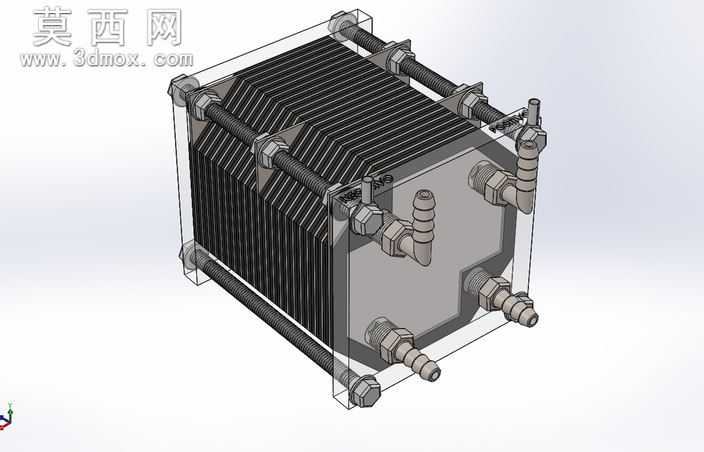

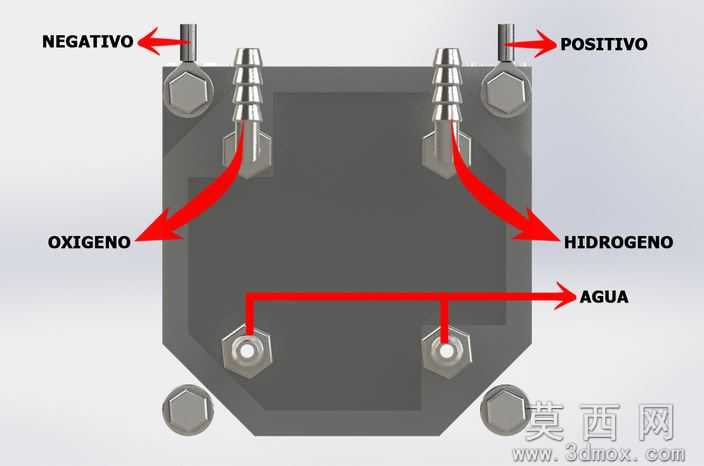

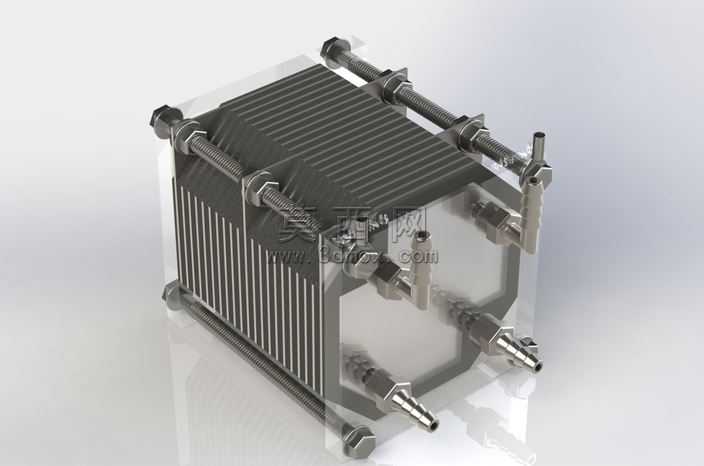

本作品为膜分离式氢氧气体发生装置的三维建模成果，建模过程中严格遵循电化学气体分离设备的结构逻辑，采用自底向上的装配建模思路完成整体搭建。首先针对核心的堆叠式电解单元进行参数化建模，逐片绘制极板、隔膜、密封垫片的截面轮廓后通过拉伸、阵列命令生成层叠结构，每一层的极板流道、密封槽特征均做了精细化还原，层与层之间通过定位凸台保证装配同轴度，避免错位导致的气路泄漏问题。外围的紧固结构采用长拉杆配合锁紧螺母的设计，建模时对螺纹特征做了简化处理以优化模型运行性能，同时保留了螺母的压紧台阶、拉杆的端部限位结构，还原实际装配中预紧力均匀分布的设计要求。底部的气路接口部分，分别对应正负极端的氢气、氧气输出通路，建模时区分了不同接口的管径规格，接口处的快插接头结构做了细节刻画，包括接头的卡紧环、密封锥面特征，同时在端盖部分标注了正负极标识区域，还原实际设备的接线定位需求。材质渲染阶段，极板部分采用金属镍材质的哑光金属质感，隔膜部分设置为半透的高分子聚合物材质，密封垫片采用黑色橡胶材质，紧固拉杆与螺母采用镀锌钢材的亮面金属质感，底部端盖采用耐腐工程塑料的磨砂质感，通过不同材质的区分清晰展现装置的各部分结构组成。设计过程中充分考虑了装置的可装配性与维护性，层叠结构的阵列参数可根据产气需求调整极板层数，气路接口采用标准化快插结构便于外接管路，整体结构紧凑无冗余特征，既还原了膜法氢氧分离的工作原理，也具备实际工程参考价值，可用于新能源制氢设备的教学演示、结构优化参考使用。
