德帕兰加机械连接臂结构设计

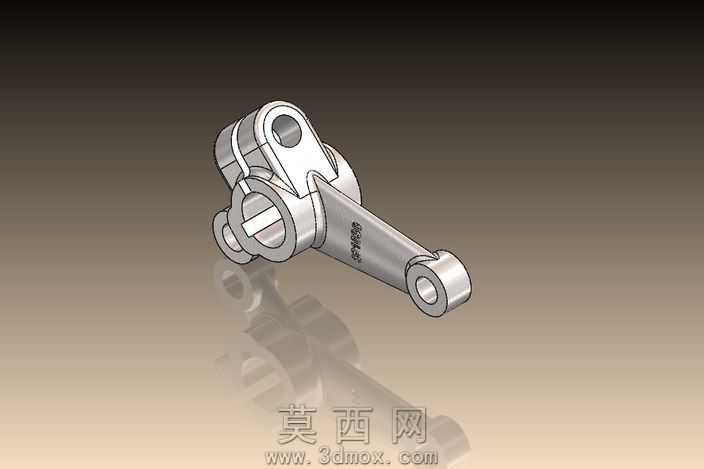

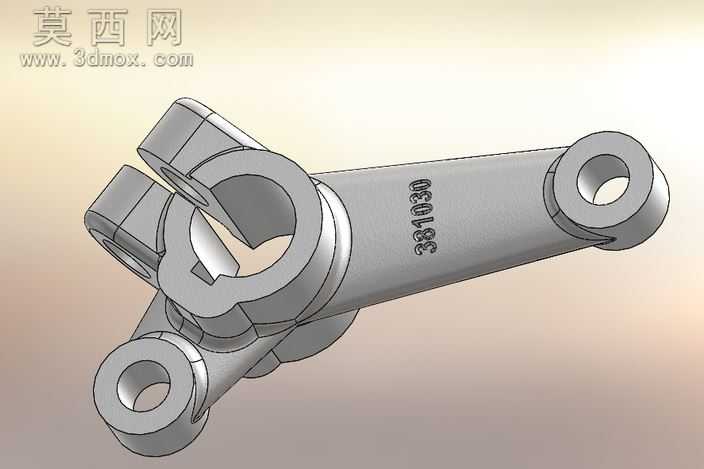

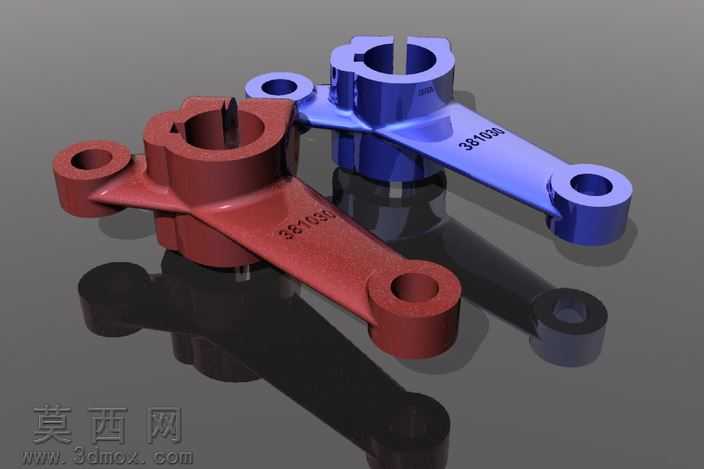

该机械连接臂采用三维参数化建模方式完成整体设计，建模过程中首先对构件的功能需求进行拆解，明确其作为传动铰接部件需要同时满足多点位连接、扭矩传递、结构轻量化的核心要求。建模阶段先绘制中心基准轴与各安装孔位的定位草图，确定三个铰接点位的相对位置与中心距参数，保证各孔位的同轴度、位置度公差符合机械装配的通用标准。主体臂身采用变截面流线型设计，从中心主轴座位置向两端铰接耳处平滑过渡，在保证整体结构刚性的前提下减少不必要的材料冗余，臂身侧面预留的标识刻印区域通过浮雕特征实现，不破坏主体结构的力学连续性。中心主轴座采用开口卡环式结构，搭配侧向锁紧槽设计，可实现与主轴的快速装配与轴向定位，避免传动过程中出现轴向窜动问题；两端的铰接耳采用对称式双孔布局，孔位内壁做了等厚加厚处理，提升铰接位置的耐磨性能与抗剪切强度。材质设定上选用常用的合金结构钢作为基础材质，渲染时赋予金属哑光质感，还原真实机加工零件的表面纹理，对孔位边缘、臂身棱线做了微小倒角处理，既符合实际加工的工艺要求，也避免应力集中问题的出现。整体结构经过力学仿真验证，在额定传动扭矩下臂身的形变控制在合理区间，各铰接点位的应力分布均匀，无明显应力集中区域，可直接用于后续的工程出图与样机加工，适配多种需要连杆传动的机械设备场景。
