滚筒式谷物加湿混合加工设备结构

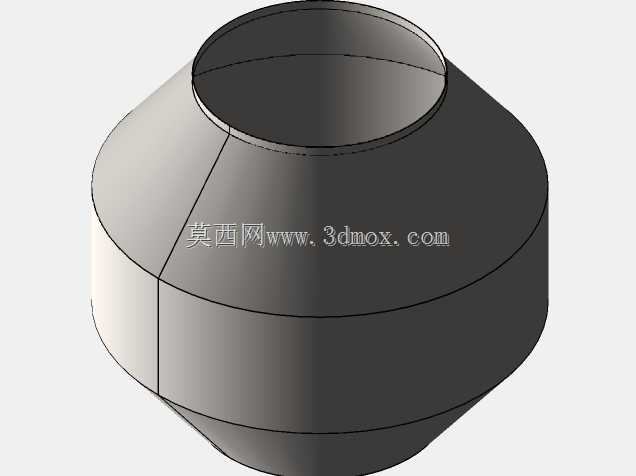

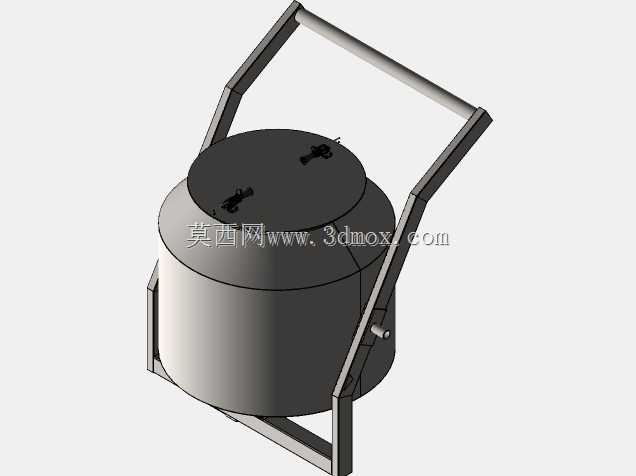

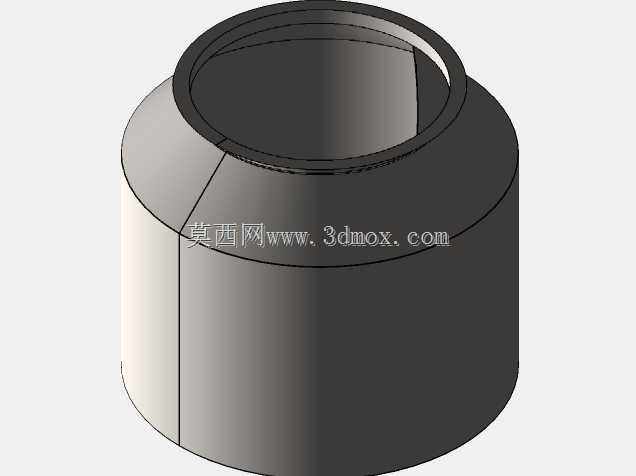

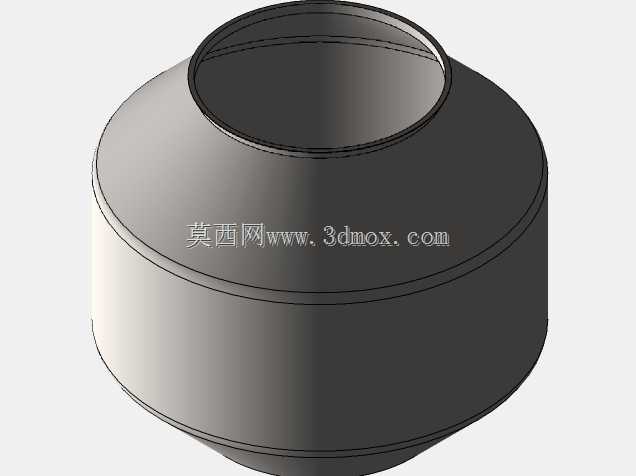

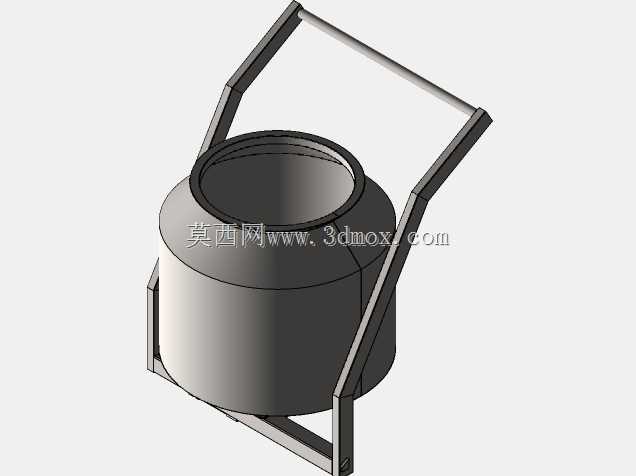

　　在粮油加工、饲料生产以及食品原料预处理的生产环节中，原料的均匀增湿与混合是决定后续加工品质的核心工序之一，这款滚筒式喷液混合设备正是针对该类工况开发的专用作业装置。不同于普通卧式螺带混合机依靠桨叶强制翻动物料的结构，该设备采用倾斜布置的密封滚筒作为物料承载主体，作业过程中滚筒绕自身轴线低速回转，筒壁内置的导料抄板会不断将筒内的谷物颗粒带升至一定高度后自然洒落，形成连续的料幕，此时布置在滚筒中心轴位置的同心喷管会将高压雾化后的增湿液体均匀喷射到散落的物料表面，避免了直接喷淋造成的局部结团、水分分布不均的问题。

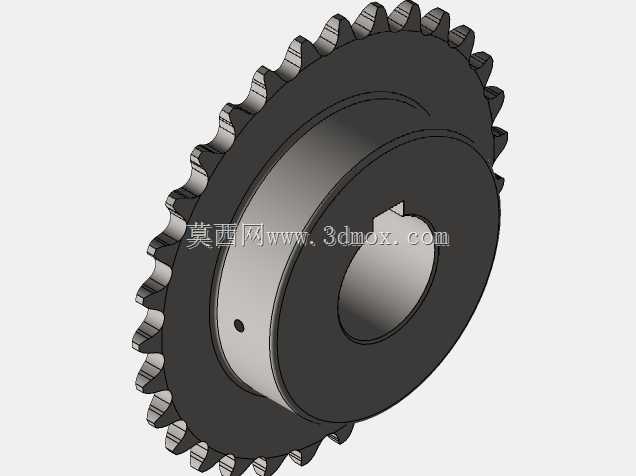

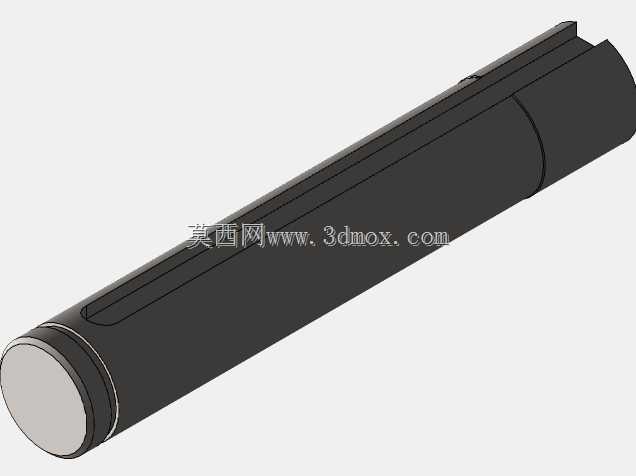

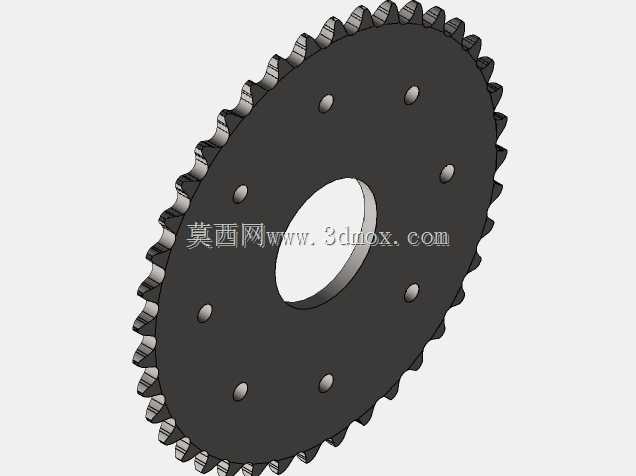

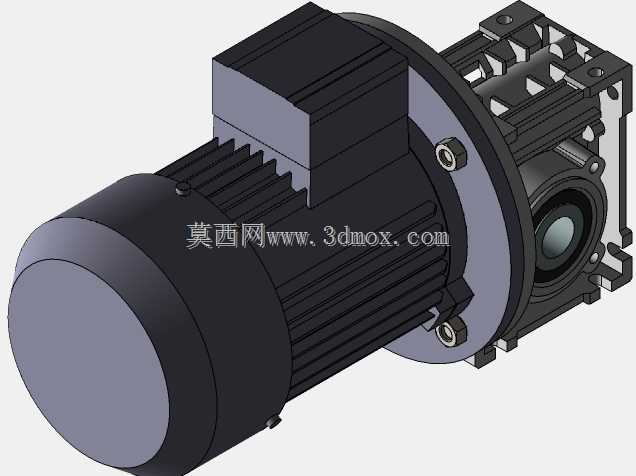

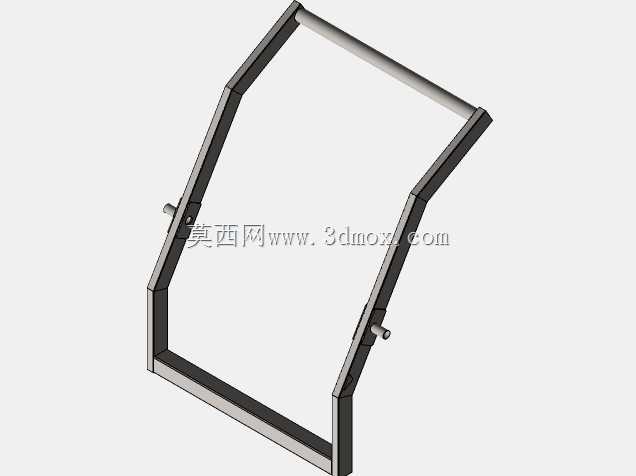

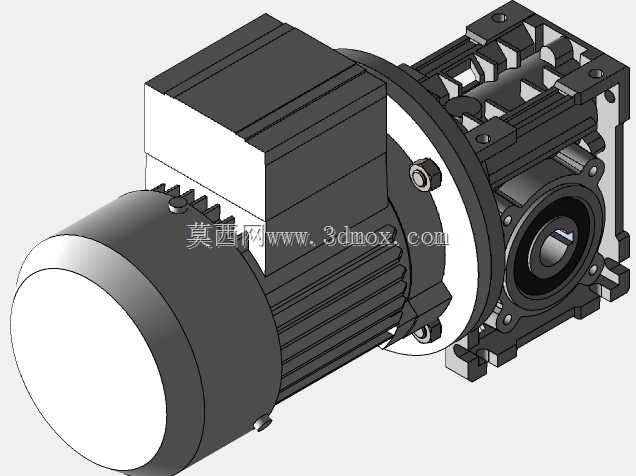

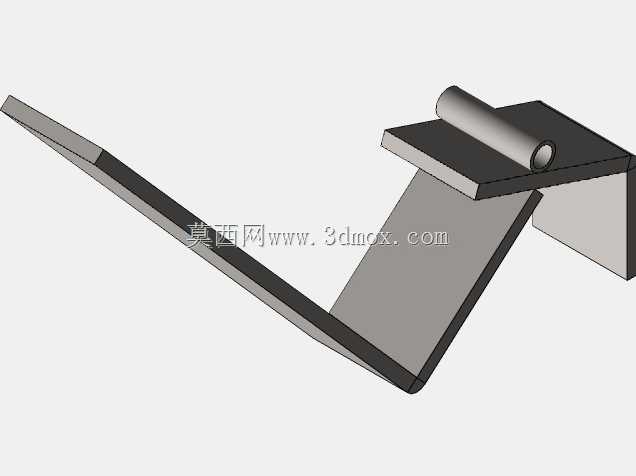

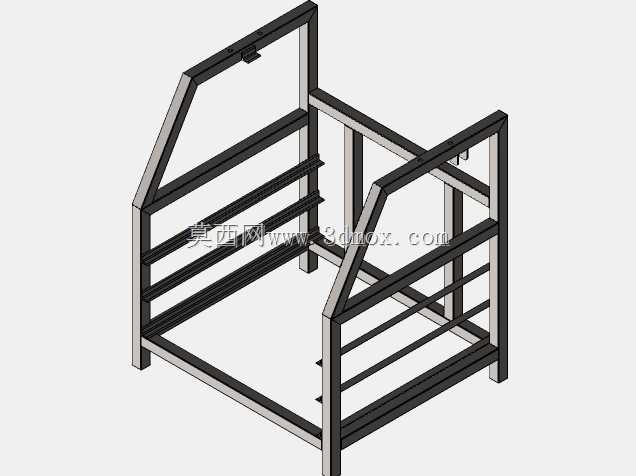

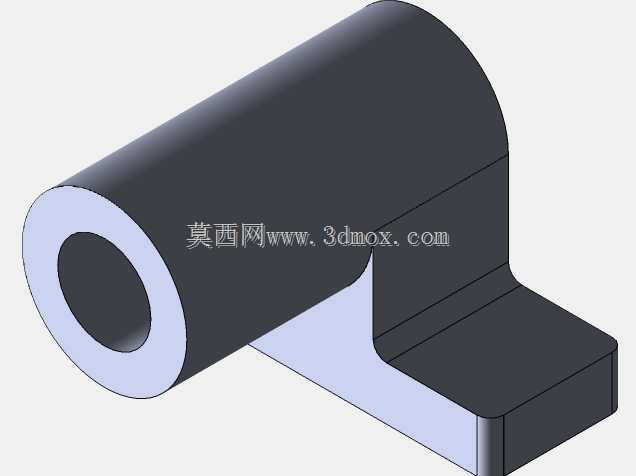

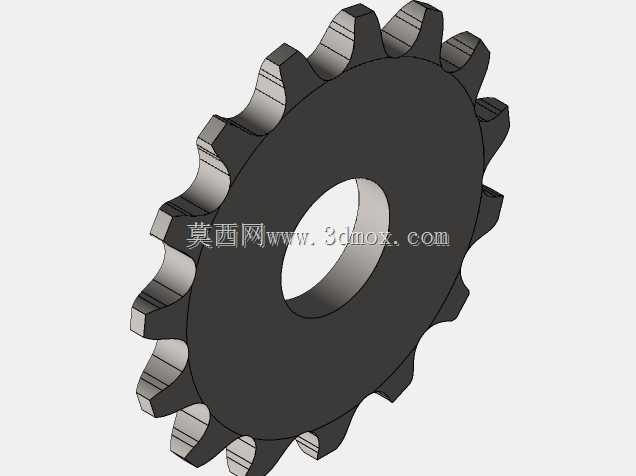

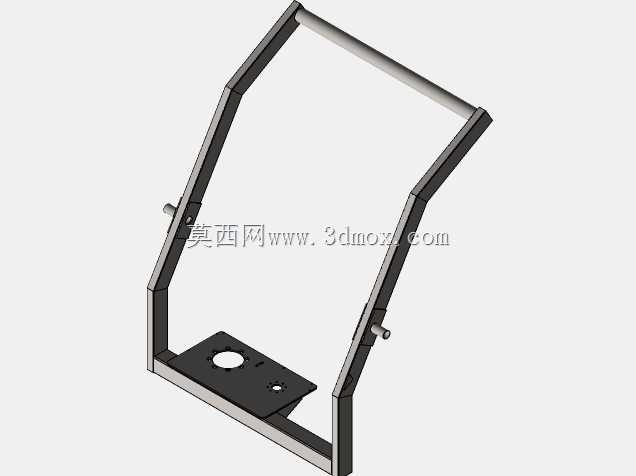

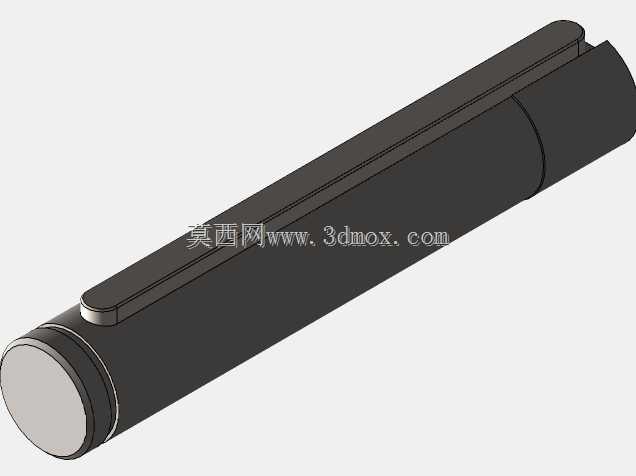

　　从结构设计逻辑来看，整套设备采用分体式机架承载方案，下部采用阶梯式型钢焊接机架，既为滚筒总成提供了稳定的安装基准，阶梯结构也预留了足够的操作空间，方便操作人员定期检查喷管喷嘴的堵塞情况、清理筒壁残留的物料结块，同时低位的台阶结构也可作为日常巡检的操作平台，无需额外配置移动式梯具。滚筒总成通过两端的支撑轴座铰接在机架上部的支撑架上，支撑架采用三角形桁架结构，在保证整体刚度的前提下尽可能减少了钢材用量，降低设备自重。滚筒的驱动端配置了独立的减速传动单元，可根据不同物料的混合需求调整滚筒转速，针对流动性较好的谷物类物料，转速控制在临界转速的30%-40%区间即可获得最佳的物料抛洒效果，若处理密度较大、流动性偏差的粉状原料，可适当调低转速避免物料贴壁无法有效混合。

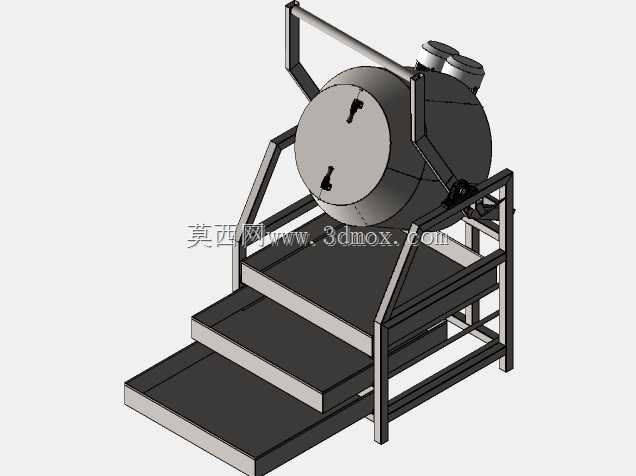

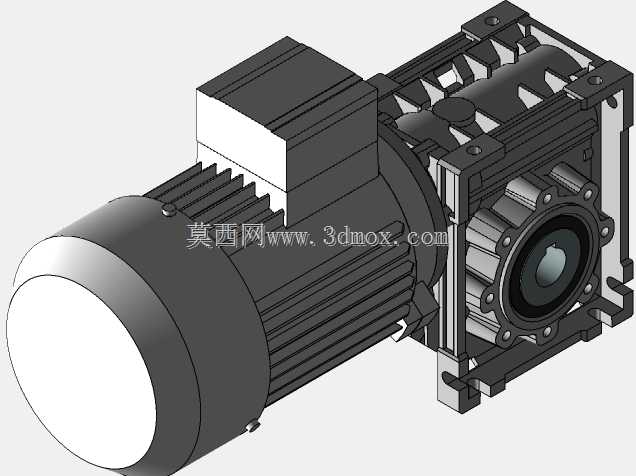

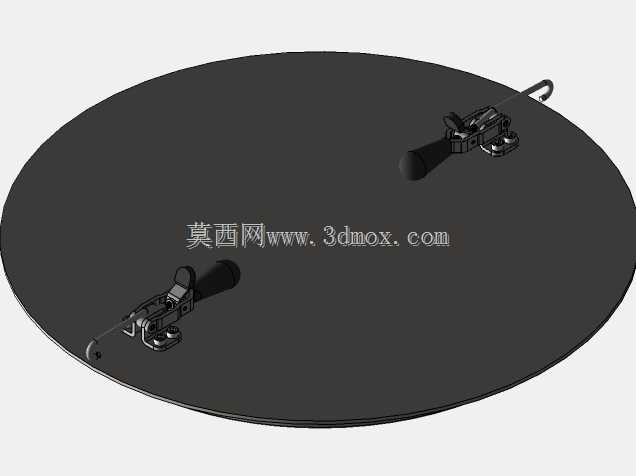

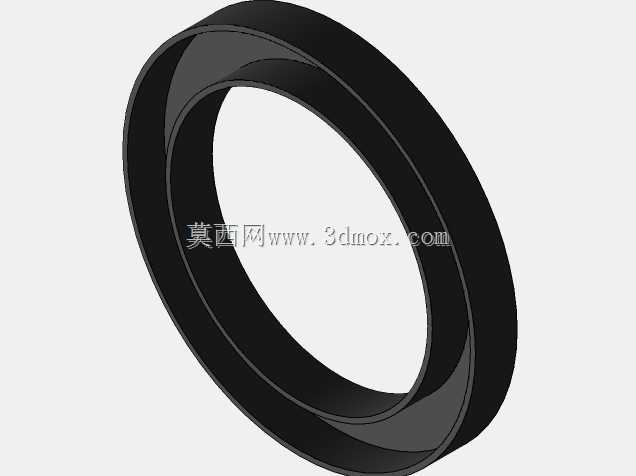

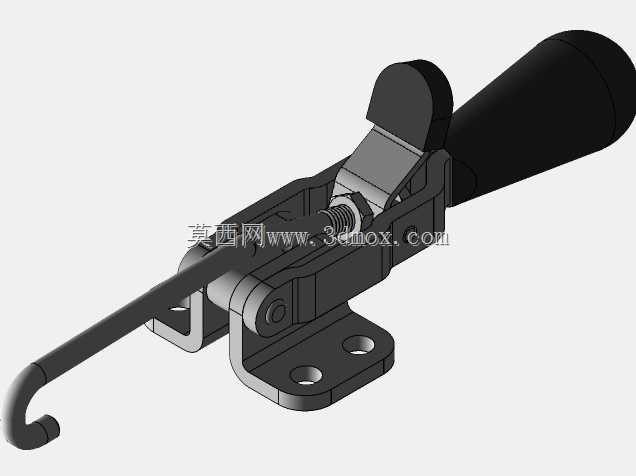

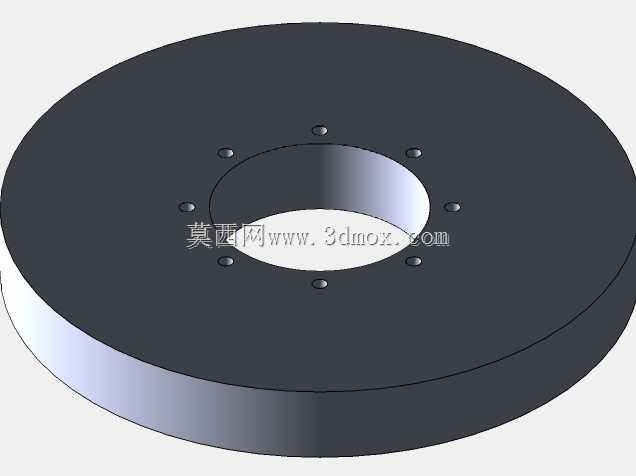

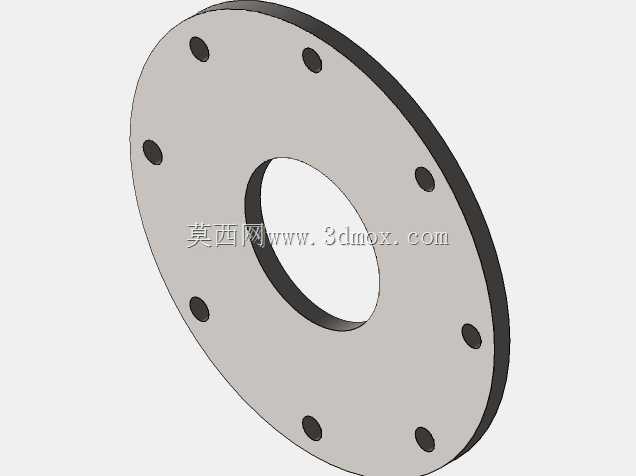

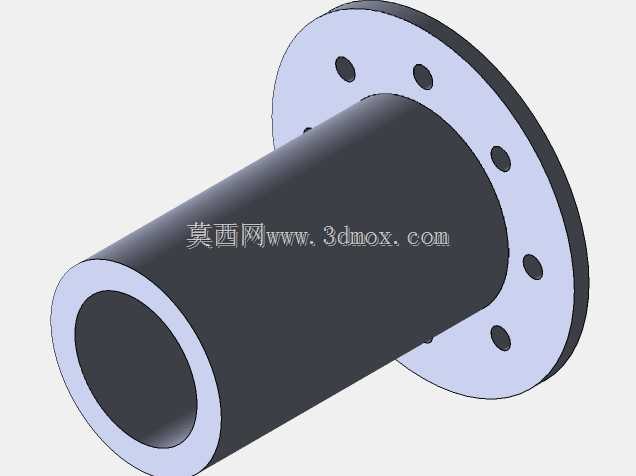

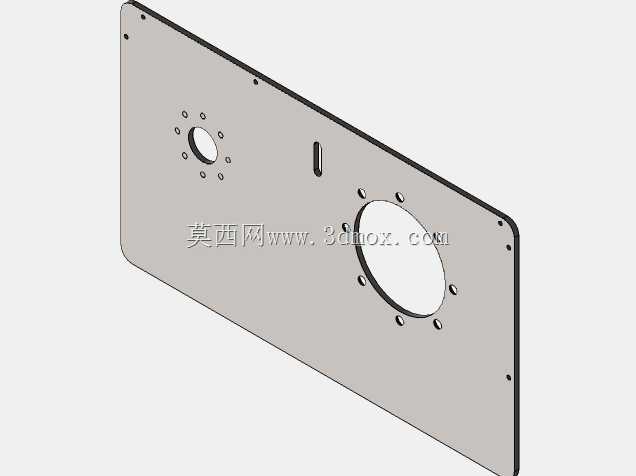

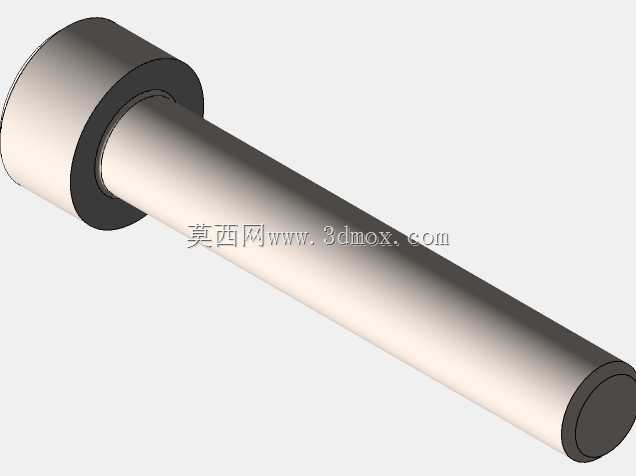

　　设备的喷液系统采用中心供液结构，同心管贯穿滚筒的非驱动端端盖，管路上沿轴向布置了多组不同角度的雾化喷嘴，喷射范围可完全覆盖滚筒内部的物料散落区域，高压供液管路通过旋转接头与外部供液系统连接，可根据工艺需求调整供液压力与流量，精准控制物料的最终含水率。滚筒的进出料端采用了密封式端盖结构，端盖上设置了快开式检修口与进料接口，作业时端盖闭合可避免雾化液体外溢、粉尘飞出，满足食品加工车间的卫生与环保要求，需要清理内部或者更换喷嘴时，可快速打开检修口完成操作，无需拆解整个端盖。

　　从安装边界来看，整套设备的机架底部采用平脚板结构，可直接固定在硬化的混凝土地面上，无需额外做预埋基础，安装时需要保证滚筒轴线的倾斜角度在设计范围内，倾斜角度直接决定了物料在筒内的停留时间，角度越大物料行进速度越快，混合与增湿的时间越短，可根据不同的产能需求与工艺要求做小幅调整。设备的整体宽度控制在常规车间通道的通行宽度范围内，安装时两侧预留不小于800mm的检修空间即可满足日常维护需求，上部需要预留吊装空间方便后期更换滚筒或者驱动部件。

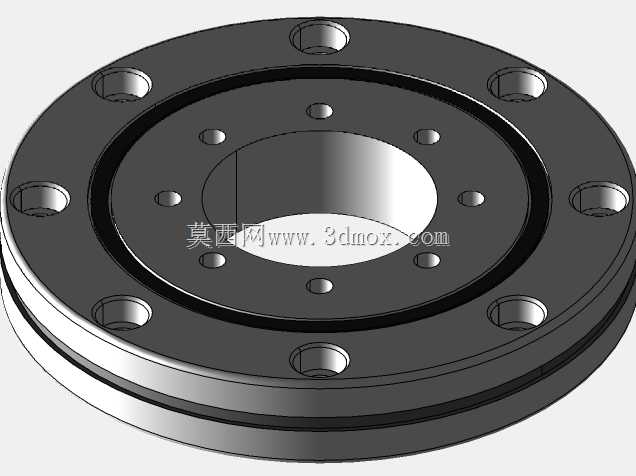

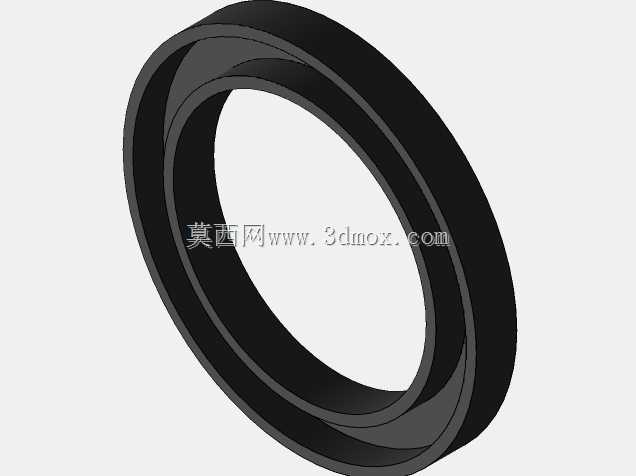

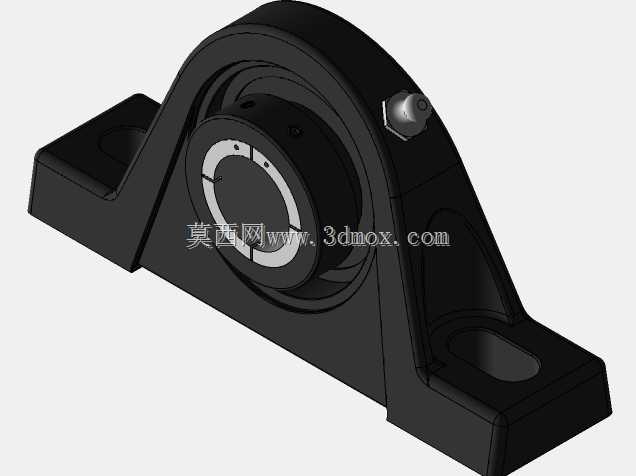

　　在实际工况适配性上，该设备除了用于谷物的增湿混合，还可用于饲料原料的营养液添加、食品粉料的少量液体组分预混等工序，滚筒内部无突出的搅拌桨叶，不存在物料卡滞的死角，清理难度远低于常规的强制搅拌混合设备，针对食品级应用场景，滚筒内壁可采用镜面抛光处理，避免物料残留滋生细菌。设计过程中特意将传动部件与物料接触区域做了完全的物理隔离，所有润滑点都布置在滚筒外部的机架位置，不存在润滑油泄漏污染物料的风险，完全满足食品加工设备的卫生安全要求。整套结构的受力路径清晰，机架的所有焊接节点都做了应力释放处理，长期重载运行下不会出现焊缝开裂、机架变形的问题，支撑轴座采用带密封的调心滚子轴承，可补偿滚筒加工与安装过程中产生的少量同轴度误差，延长轴承的使用寿命，降低日常维护的频次。
