日内瓦传动机构三维结构设计

　　日常做非标自动化设备的间歇送料工位设计时，日内瓦机构也就是常说的槽轮机构，是绕不开的经典传动结构，这次拆解的这套槽轮构件，完全是按照实际工位的负载边界做的参数化建模，没有多余的装饰性结构，所有特征都是为了实现稳定的间歇转位功能。先从实际应用场景说，这类结构最常出现在多工位转盘装配线、灌装设备的瓶身转位、胶片电影的输片机构、小型自动化检测设备的工位切换环节，核心需求就是把主动件的连续匀速转动，转换成从动槽轮的周期性间歇转动，而且在停歇阶段必须有足够的锁止能力，不能因为工位负载的微小扰动出现转盘溜转的问题，这也是很多新手做槽轮设计时最容易忽略的点——只算槽数和中心距，忘了做锁止弧的配合间隙校核。

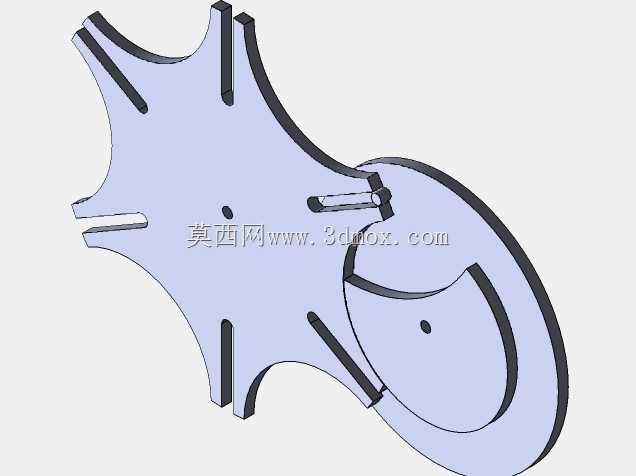

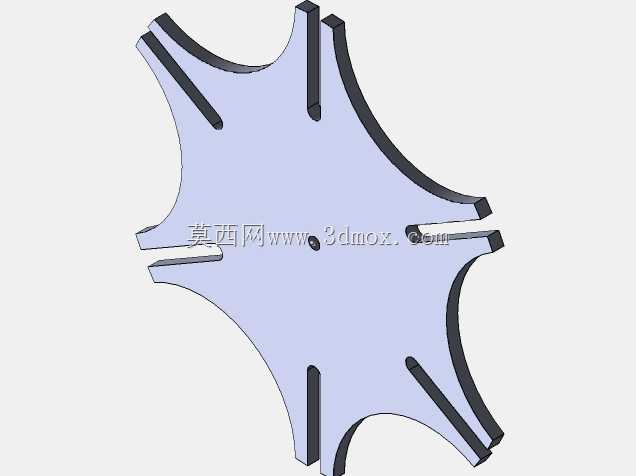

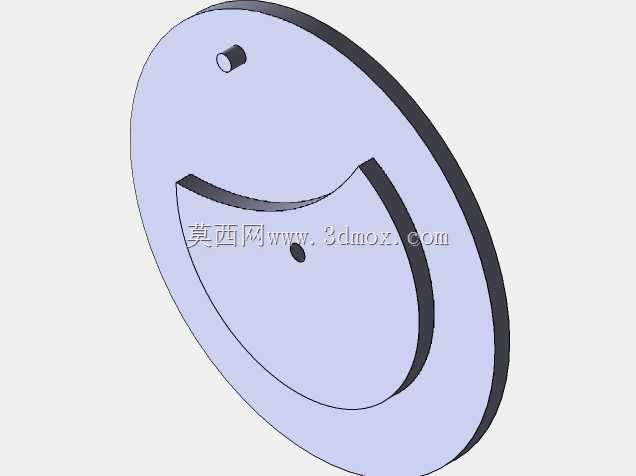

　　这套结构的设计思路完全是从工程落地角度出发的，主动拨盘上的圆柱销做了导入倒角，和槽轮的径向槽配合时，不会出现刚入槽时的刚性撞击，很多人建模时直接把圆柱销做成直角边，实际装配后运行到入槽位置就会出现卡滞，甚至长时间运行后把槽边磨出毛刺，直接影响传动精度。槽轮上开的四个径向槽是按照90度转位的工位需求设计的，也就是主动拨盘转一整圈，槽轮带动工位转盘转动90度，剩下270度的转角区间里，槽轮完全被主动拨盘上的凹锁止弧和槽轮自身的凸锁止弧配合锁死，这个锁止弧的配合间隙我在建模时特意留了0.02mm的单边间隙，既不会因为过盈出现转动卡滞，也不会因为间隙过大导致停歇阶段的工位窜动，毕竟很多装配工位的定位精度要求在0.1mm以内，锁止环节的间隙直接决定了工位重复定位精度能不能达标。

　　再说到外形尺寸和安装边界，这套结构的中心距是按照常用的小型工位转盘负载设计的，槽轮的最大外轮廓直径控制在120mm以内，主动拨盘的安装轴孔和槽轮的输出轴孔都做了标准的键槽特征，不用二次修改就能直接适配常用的16mm直径输出轴，安装时两个轴的平行度公差必须控制在0.03mm以内，不然圆柱销入槽时会出现偏磨，运行噪音会明显变大，使用寿命也会缩短。槽轮上开的几个减重槽不是随便画的装饰特征，是在保证结构刚性的前提下，尽可能降低槽轮自身的转动惯量，毕竟间歇转动的构件转动惯量越大，启停时的冲击载荷就越大，对驱动电机的扭矩冗余要求就越高，做减重设计的时候我特意避开了锁止弧和径向槽的受力区域，所有减重槽的边角都做了R3的圆角过渡，避免热处理或者长时间受力时出现应力集中开裂的问题。

　　从功能特性上来说，这套结构相比棘轮间歇传动，运行平稳性要好很多，传动过程中的噪音更低，而且转位的角度精度完全由槽的加工精度决定，不需要额外的定位销做二次定位，适合中低速的间歇转位场景，一般运行转速控制在每分钟30次转位以内时，几乎不需要做额外的缓冲设计，如果转速更高的话，可以在圆柱销上加装尼龙套，进一步降低入槽时的冲击。另外建模时所有的特征都是参数化关联的，要是实际项目需要6工位或者8工位的转位，只需要修改槽数参数、重新计算中心距和圆柱销直径，就能快速生成对应规格的槽轮结构，不用从头开始画草图，能省不少前期方案设计的时间。

　　实际做项目选型的时候，还要注意槽轮的径向槽宽度和圆柱销的直径配合，一般选H7/g6的间隙配合就足够，太松的话转位到位时会有回差，太紧的话装配难度高，运行时磨损快。锁止弧的配合面粗糙度建议做到Ra1.6，太粗糙的话停歇阶段相对滑动时摩擦力大，会增加不必要的驱动负载。另外这套结构的安装板上预留的安装孔位置，是按照标准的铝型材安装间距设计的，直接用M5的内六角螺丝就能固定在3030或者4040的铝型材机架上，不用额外做安装转接板，这点也是从实际装配的便利性出发考虑的，很多网上下载的模型只做了传动构件本身，没考虑安装固定的接口，拿到手还要自己补安装特征，反而耽误项目进度。
