4×4互锁式金属拼装益智构件

这款4×4规格的互锁金属拼装构件，在结构设计上采用了无紧固件的穿插互锁逻辑，所有拼接单元依靠自身几何形态的卡合限位实现整体成型，无需额外螺丝、胶水等辅助连接件，装配完成后可形成具备一定结构强度的立体块状形态。从实际应用场景来看，这类构件既可以作为益智拼装教具，用于机械结构入门教学中演示互锁限位的力学原理，帮助学习者理解无紧固件连接的受力传递路径；也可作为金属工艺摆件的核心结构单元，通过表面抛光、镀层处理后适配文创展示、桌面陈设的需求；同时其标准化的单元拼接逻辑，也能为模块化快装结构的设计提供原理验证参考，在小型快装工装、临时定位治具的概念设计阶段，可借助这类互锁结构快速验证拼接可行性。

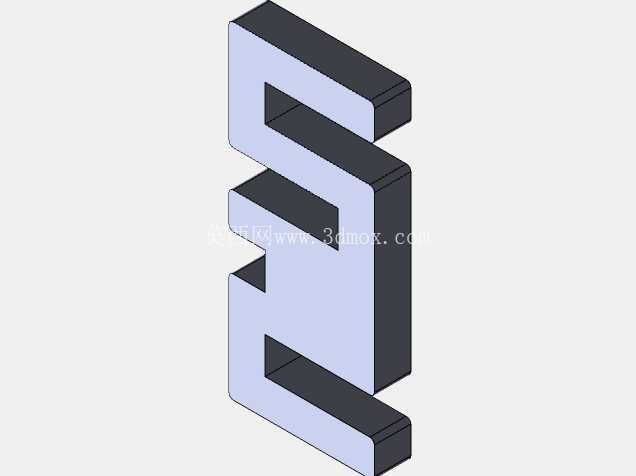

设计过程中首先确定了4×4的阵列排布基准，所有横向、纵向的拼接条带采用等截面设计，条带的厚度与卡槽深度保持严格的尺寸匹配，确保每一处穿插位置的间隙控制在0.02mm以内，既不会因为间隙过大导致拼接后松垮晃动，也不会因为间隙过小造成装配卡滞、划伤金属表面。条带两端采用圆弧过渡处理，一方面避免尖锐边角在装配过程中造成划伤，另一方面圆弧面的导向作用能让单元件在穿插时自动对位，降低装配对位的难度。每一条拼接单元上的卡槽位置都经过对称度校验，横向条带的卡槽开口朝下，纵向条带的卡槽开口朝上，装配时按照分层交错的顺序依次压入，最终所有条带的上下表面保持齐平，不会出现局部凸起或凹陷的装配误差。

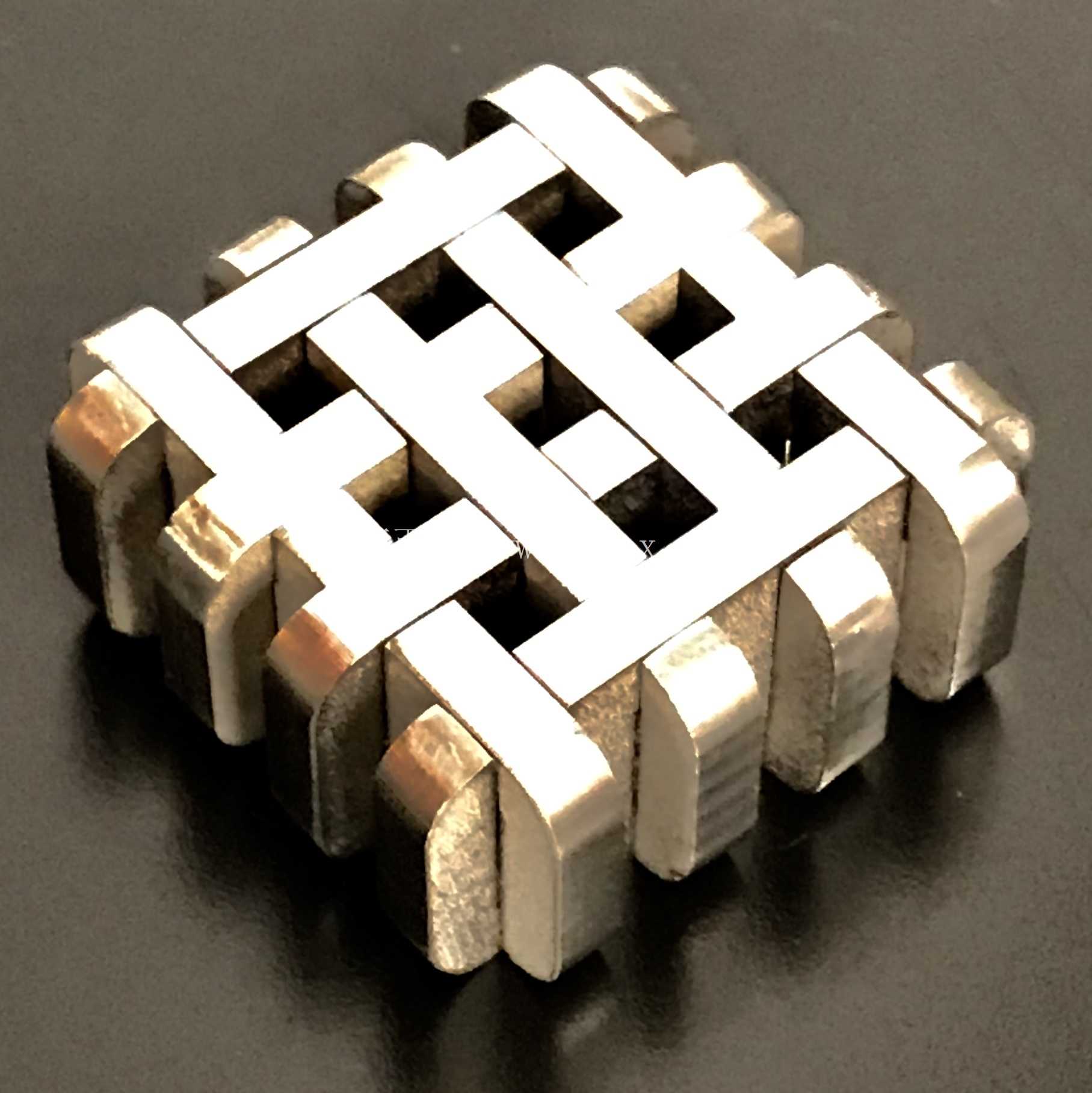

从外形尺寸与安装边界来看，拼装完成后的整体形态为正方向块状结构，外轮廓尺寸可根据条带的宽度、厚度参数灵活调整，常规适配桌面陈设的版本整体边长控制在80mm以内，厚度控制在15mm左右，放置时不会占用过多桌面空间；如果作为教学演示的大尺寸版本，可将条带等比例放大，只要保持各部分的尺寸比例关系，就能实现同等的互锁紧固效果。构件的所有边缘都做了R0.5mm的倒角处理，去除激光切割或线切割加工后产生的毛刺、飞边，避免装配和把玩过程中出现割手的问题。

在功能特性上，这款拼装构件具备可反复拆装的特性，所有拼接位置没有永久性连接结构，拆卸时按照装配的逆顺序依次取出条带即可，不会对构件本身造成结构性损伤，可重复完成拼装、拆卸操作，适配益智类产品反复使用的需求。整体结构成型后，各个方向的受力都能通过互锁的卡槽均匀传递到所有拼接单元上，垂直方向承压时，条带之间的卡合面会形成相互限位的作用力，避免单根条带出现移位，具备一定的抗挤压、抗形变能力；水平方向受拉扯力时，卡槽的侧壁会承担限位作用，防止条带从拼接位置滑脱。

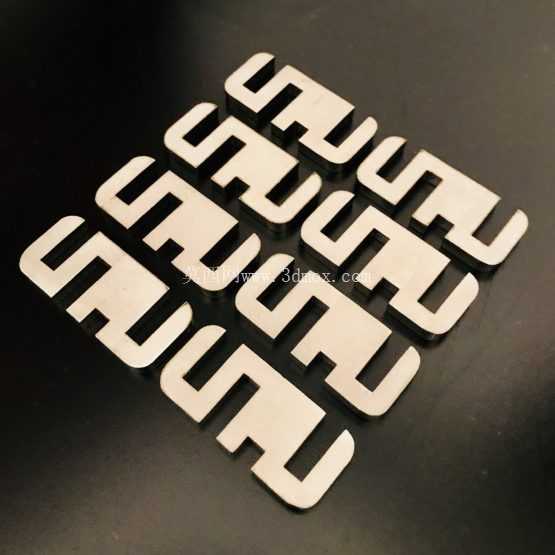

设计阶段还充分考虑了加工适配性，所有拼接单元都是等截面的长条状结构，无论是采用激光切割金属板材加工，还是采用3D打印熔融沉积成型，都能快速完成单件生产，不需要复杂的工装夹具，加工时只需要保证卡槽的宽度与材料厚度的公差匹配，就能实现顺利装配。对于金属材质的版本，可选用不锈钢、铝合金等易加工的金属板材，加工完成后通过振动研磨去除毛刺，再做表面抛光或者氧化着色处理，就能获得质感出色的成品；对于3D打印的验证版本，可选用PLA、PETG等常规打印材料，打印时不需要添加支撑结构，直接平铺打印即可完成所有单元件的制作，打印完成后去除少量毛边就能直接装配，非常适合结构设计阶段的快速打样验证。

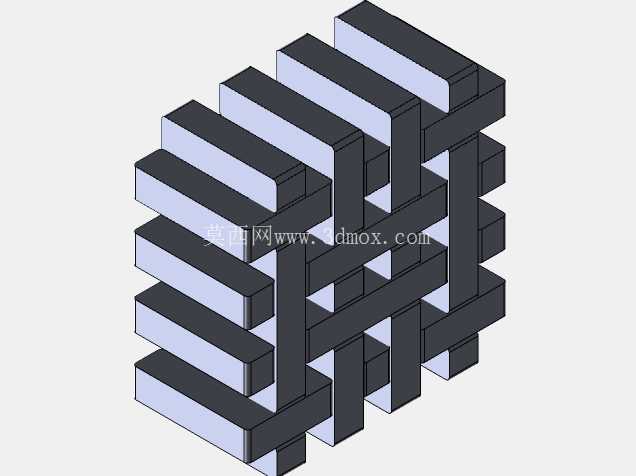

这类互锁拼接结构的设计逻辑，还可以延伸到更多模块化产品的设计中，比如大型展会的快装展示架、临时隔离护栏的拼接单元，都可以借鉴这种无紧固件的互锁逻辑，减少现场装配的工具需求，提升安装和拆卸的效率，同时避免紧固件丢失导致的结构失效问题。在三维建模过程中，需要重点关注每一个卡槽的位置度公差，通过阵列命令快速生成所有卡槽特征后，要逐一校验每一处配合面的干涉情况，避免出现尺寸偏差导致装配时出现过盈或者间隙过大的问题，装配模拟阶段要按照实际装配顺序依次插入每一个单元件，验证装配路径是否存在阻挡，确保实际生产加工后的零件能够顺利完成拼装。
