互锁S形构件组合拼装益智解谜结构

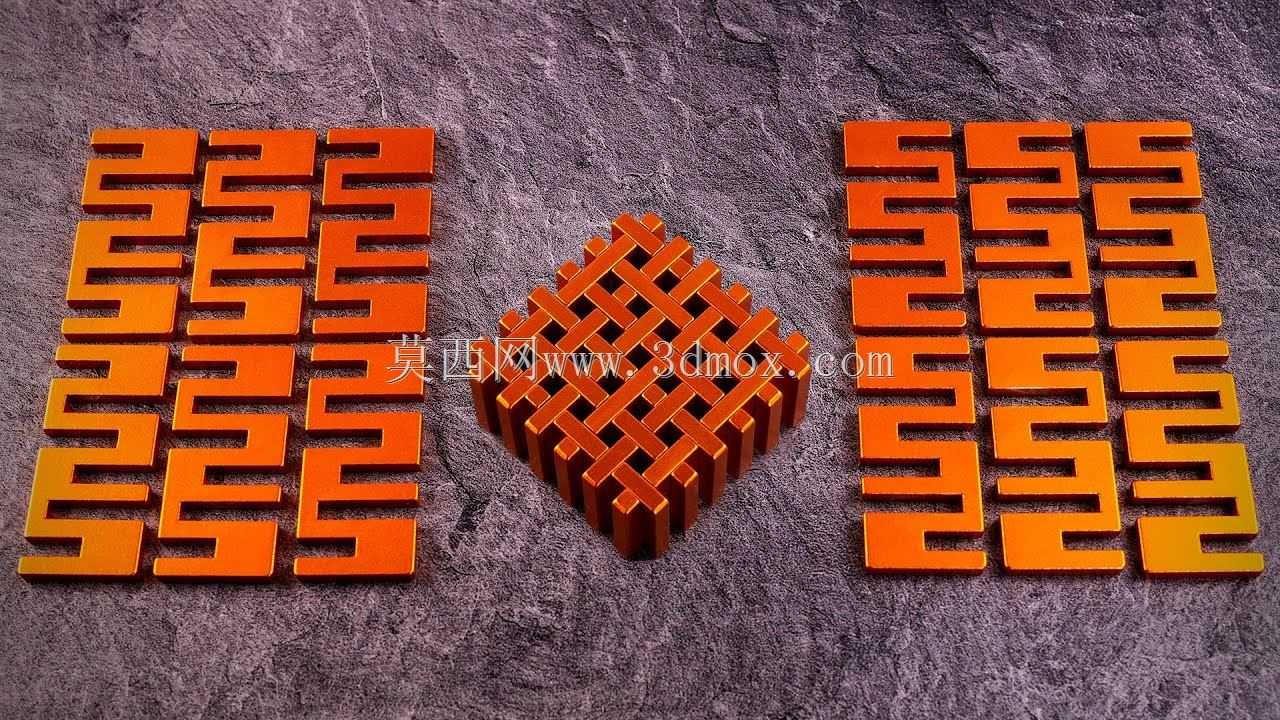

　　这套互锁拼接构件的设计核心，是通过统一规格的S形单元件，实现无额外紧固件的自锁拼装，最终组合为菱形立体格构形态，所有单元件的截面轮廓、拼接卡槽尺寸完全一致，加工时仅需单套模具即可完成全部零件生产，大幅降低开模与量产成本。从实际应用场景来看，这类结构既可以作为益智解谜玩具的核心组件，也可拓展用于文创装饰摆件、模块化展陈格栅、小型快装置物结构的单元模块，甚至能经过尺寸缩放后作为3D打印创客教育的实操案例，帮助学习者理解互锁结构的受力逻辑与公差配合要点。

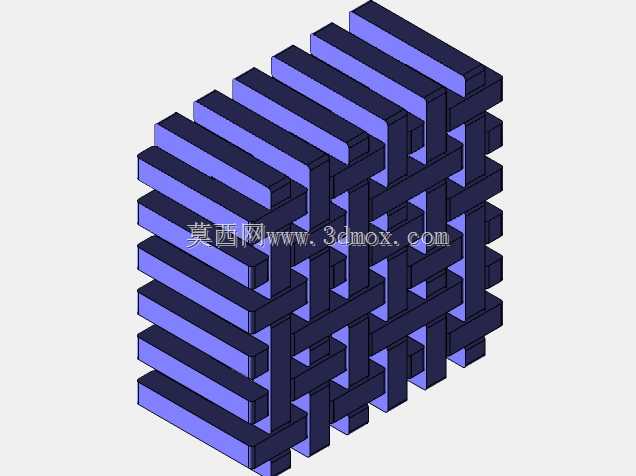

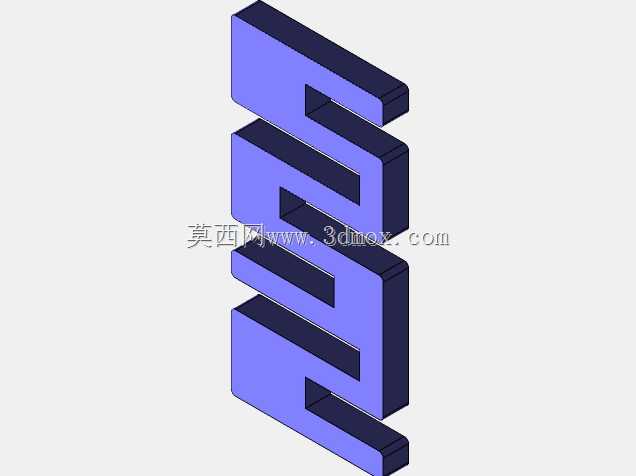

　　设计过程中，首先确定了单元件的基础轮廓：每个S形构件的弯折角度、卡槽深度、壁厚都经过反复校核，确保任意两个构件拼接时，卡槽配合面的间隙控制在0.1mm以内，既不会因为间隙过大出现拼接松垮，也不会因为公差过紧导致拼装卡滞，无法顺利完成组合。中间的菱形立体格构是整个结构的核心定位基准，所有外围的S形构件最终都要与这个核心格构的边缘卡槽完成嵌合，拼装完成后整体结构在X、Y、Z三个方向都具备足够的结构刚度，不会出现散架、松脱的问题，即便承受一定的侧向挤压，也能通过构件之间的摩擦力与卡槽的咬合作用保持整体形态稳定。

　　从外形尺寸与安装边界来看，单元S形构件的长宽比控制在3:1，厚度可根据实际使用场景灵活调整：作为平面拼图使用时，厚度可设置为3-5mm，适配激光切割亚克力、椴木层板的常规加工参数，切割后边缘无毛刺，拼接顺滑；作为立体拼装摆件使用时，厚度可调整为8-12mm，适配PLA、ABS等常见3D打印材料的打印参数，打印时无需添加支撑，摆放时具备足够的自重稳定性。整体拼装完成后的菱形结构外轮廓尺寸，可根据单元件的尺寸等比例缩放，最小可制作成边长50mm的桌面解压摆件，最大可拓展至边长500mm的墙面装饰格栅，安装时无需额外的连接配件，仅靠构件自身的互锁结构即可完成组装，拆卸时也仅需按照拼装反向顺序逐步拆分，无需借助工具，可反复拆装使用。

　　在功能特性上，这套结构摒弃了传统拼图需要底板定位、传统拼装积木需要凸点卡扣的设计思路，完全依靠构件自身的几何形态实现互锁，所有零件没有任何额外的定位标识，拼装过程需要解谜者通过观察构件的形态、判断卡槽的配合方向来完成，具备足够的解谜难度与趣味性。同时，所有构件的边缘都做了R0.5的圆角处理，即便采用金属、木质等硬质材料加工，也不会出现锋利边缘划伤使用者的问题，作为益智玩具使用时具备足够的安全冗余。如果用于工业场景的模块化格栅结构，还可以在构件表面预留安装孔位，拼接完成后可直接通过螺栓固定在设备框架上，作为设备的通风防护格栅、装饰外罩使用，相比传统的一体成型格栅，这类拼装结构的运输成本更低，可拆分后 flat pack 包装，到达现场后再完成组装，大幅降低物流环节的空间占用。

　　从结构受力的角度分析，每个S形构件在拼装完成后都同时承受相邻两个构件的挤压力，力的传递路径沿着S形的弯折路径均匀分散，不会出现局部应力集中的问题，即便是采用PLA这类强度不算很高的3D打印材料制作，整体结构也能承受5kg以上的竖向荷载，作为小型置物架的支撑格栅使用完全满足需求。设计时特意将所有卡槽的配合面设置为平面接触，没有曲面配合结构，不管是采用激光切割、3D打印还是数控铣削加工，都能轻松达到设计要求的公差精度，不会因为加工工艺的限制导致成品无法拼装。
