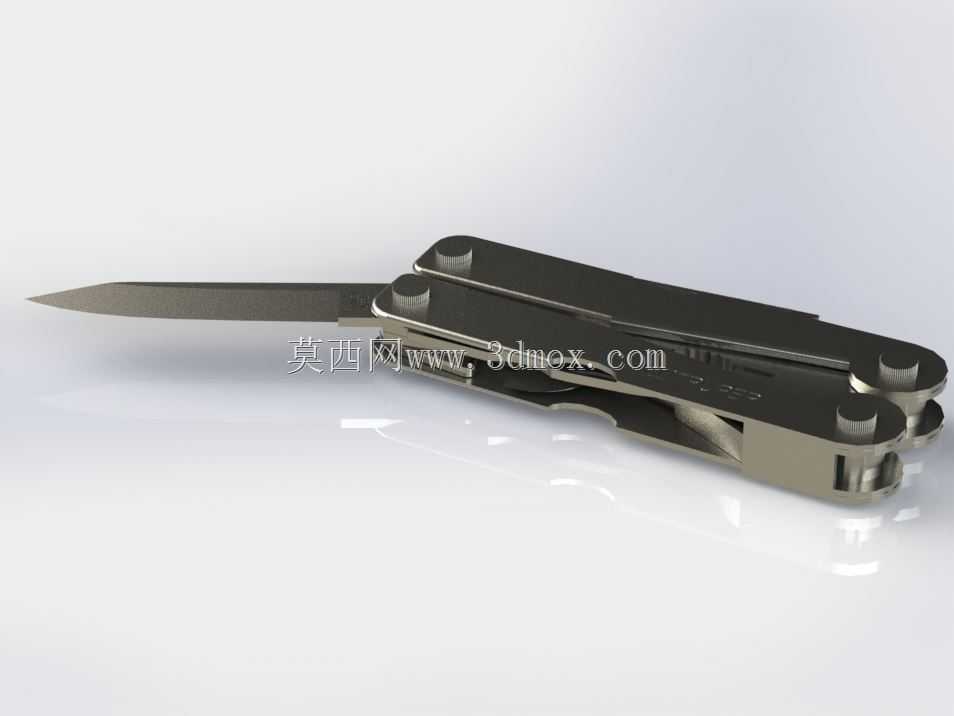

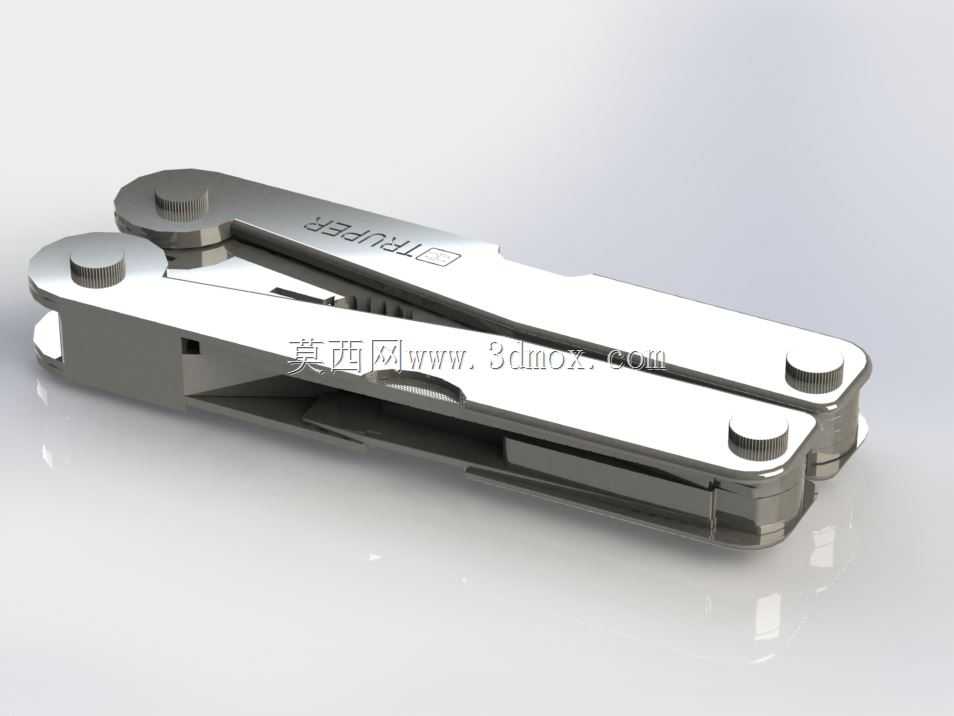

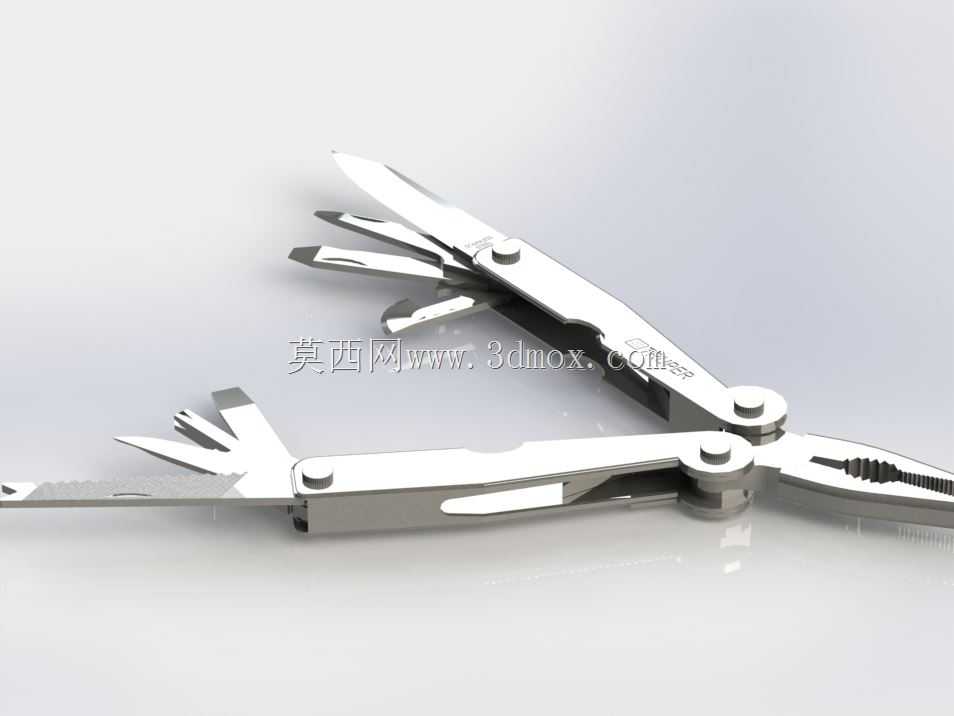

多功能折叠组合工具钳结构设计

　　这款折叠组合工具钳的结构设计，核心围绕便携场景下的多工况工具集成需求展开，在有限的折叠体积内整合了尖嘴钳、多规格一字十字螺丝刀、开瓶器、小刀、锉刀等常用手动工具功能，完全覆盖日常设备检修、户外作业、应急拆装等场景的使用需求。从结构布局来看，所有附加工具均采用转轴铰接布局，收纳时全部折叠嵌入钳身两侧的金属柄槽内，展开时依靠柄身内侧的定位卡槽实现工具位锁止，避免使用过程中工具回折造成操作风险，钳头部分采用分体铰接设计，尖嘴钳口集成了细齿夹持面、硬线剪切刃、圆管夹持槽三个功能区，可分别应对细小零件夹持、硬金属线材剪切、小直径管件夹持等不同操作需求。设计过程中首先对各工具的展开顺序做了干涉校验，确保任意单个工具展开时，

　　其余折叠状态的工具不会与操作空间产生碰撞，同时对铰接转轴的配合公差做了分级设定，钳头主转轴采用H7/h6的间隙配合，保证钳头开合顺畅无旷量，各附加工具的副转轴采用H8/h7的配合公差，既保证工具展开折叠的顺滑度，又能让工具在展开后依靠转轴阻尼保持固定角度，不会因自重垂落影响操作。从安装边界与尺寸控制来看，完全折叠状态下整体长度控制在10厘米左右，柄身宽度2.8厘米，厚度1.8厘米，可轻松放入牛仔裤口袋或小型工具包内，完全满足便携携带的尺寸要求，展开后钳头最大开口距离3厘米，可夹持最大直径28毫米的圆柱形工件，各附加工具展开后有效操作长度不短于4厘米，保证操作时的力臂长度足够，不需要额外施加过大的握持力即可完成常规拆装操作。

　　材质选择上，钳身主体采用马氏体不锈钢整体冲压成型，刃口部分做了局部淬火处理，硬度达到HRC52-56，既保证剪切刃的耐磨性，又让钳身主体保持足够的韧性，避免跌落或受力过大时出现崩裂变形，柄身外侧做了哑光喷砂处理，提升握持时的摩擦力，沾附油污时也不会出现打滑问题。在实际使用场景中，这类组合工具不需要额外搭配整套工具箱，单只工具即可完成电气接线端子紧固、设备外壳螺丝拆装、包装捆扎带剪切、户外露营时的食材处理、小型金属件毛刺修锉等多种操作，尤其适合外勤检修、户外探险、日常家用等不便携带整套工具的场景。结构设计时还做了受力仿真校验，在钳口施加最大150N的夹持力时，钳身最大变形量不超过0.02毫米，剪切1.5毫米直径硬钢丝时，剪切刃的应力集中点应力值远低于材料屈服强度，可保证长期使用不会出现刃口崩缺或钳身变形问题，各工具的折叠收纳槽做了圆角过渡处理，避免工具收纳时对刃口造成磕碰损伤，同时也避免展开工具时锋利的槽边划伤操作人员手部。
