双节背索式支撑折叠支架结构设计

　　日常户外作业、临时点位搭建场景里，这类双节背索支撑结构的使用频次一直不低，很多人容易把它和普通斜撑混淆，实际从受力逻辑到安装边界都有明显区别。先从实际落地的场景说，临时展架的侧边支撑、户外便携遮阳设施的侧向固定、小型临时围挡的抗倾覆支撑，甚至部分便携工作台的侧边支腿，都能看到这类结构的变体，核心解决的就是小安装面下的大支撑跨度需求，不需要额外打太多固定点，单条竖装基材就能完成支撑布设。

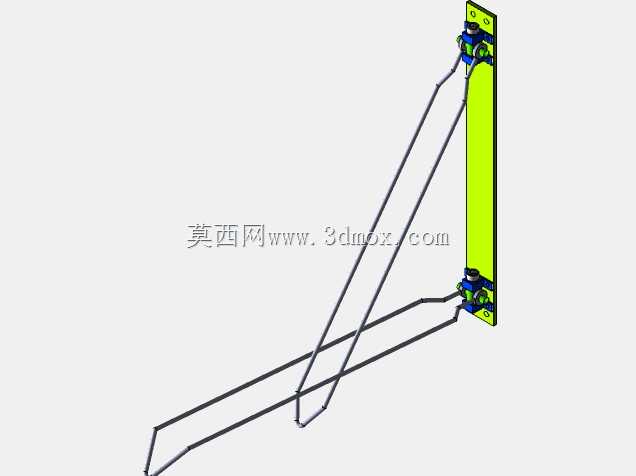

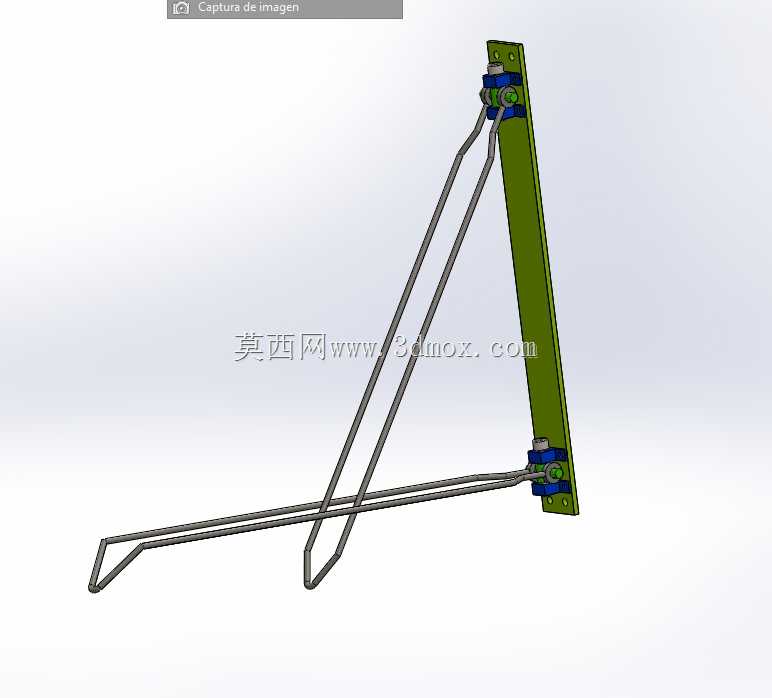

　　从结构功能上拆解，这套支撑采用双段杆体配合背索张紧的逻辑，和单根斜撑直接抵接的受力方式不同，上下两个铰接点固定在竖装的长条安装板上，两段弯折的金属杆体分别从上下铰接点延伸至前端支撑位，杆体之间形成稳定的三角受力区，背索的作用不是额外承重，而是抵消杆体受侧向载荷时的外张变形，避免铰接点承受过大的弯折力矩。很多新手做这类支撑设计时容易忽略铰接点的剪切力校核，直接把杆体和安装板用普通螺栓硬连，实际受侧向风载或者垂直下压载荷时，铰接位置很容易出现螺栓剪断或者安装板变形的问题，这套结构里上下铰接位都加了蓝色的衬套组件，既可以降低杆体转动时的磨损，也能分散铰接点的局部压应力，延长反复折叠使用的寿命。

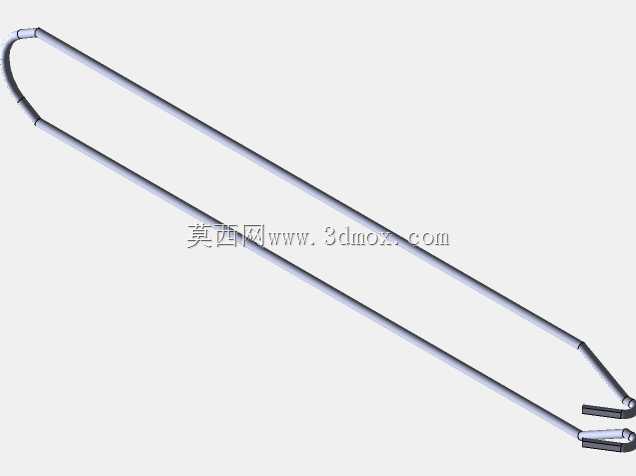

　　设计思路上，这套结构优先考虑的是折叠收纳的便利性，不用的时候两段杆体可以完全贴合到竖装安装板的侧面，整体收纳厚度只比安装板本身厚出杆体的直径尺寸，不会额外占用过多储运空间，展开的时候只需要把前端杆体扳到预设卡位，背索会自动张紧形成稳定支撑，不需要额外的锁销操作，单人就能快速完成布设。这里要注意杆体的弯折角度设计，不是随便弯个角度就行，前端的弯折勾边一方面是用来卡接被支撑的构件，避免支撑滑脱，另一方面弯折形成的水平边可以把垂直方向的载荷均匀传导到两根杆体上，不会出现单根杆体应力集中的情况。

　　再说到安装边界和尺寸逻辑，竖装安装板上预留了上下两组成对的安装孔，孔位间距是按照常规型材的安装孔距匹配的，不管是固定在金属方管还是木质竖梁上，都不需要额外重新打孔定位。安装的时候要注意，上下铰接点的同轴度误差必须控制在0.2mm以内，不然杆体折叠转动的时候会出现卡滞，长期使用还会磨坏衬套。支撑展开之后，前端支撑点到安装板的水平距离，是根据支撑高度做的比例匹配，按照常规1:1.2的高跨比设置，保证抗倾覆系数满足临时支撑的载荷要求，不会出现一受侧向力就翻倒的情况。杆体本身采用冷拉圆钢弯折成型，不需要额外的切削加工，生产的时候只需要做好弯折处的应力释放，避免长期使用出现角度回弹，安装板采用钣金冲压成型，孔位一次冲压成型，生产效率高，成本也容易控制。

　　实际选型的时候要注意，如果是用在风载较大的户外场景，需要对应加大杆体的直径，同时把背索的张紧力调整到合适区间，不能太松也不能太紧，太松起不到抗变形的作用，太紧会让铰接点长期承受预紧力，加速衬套磨损。另外这套结构的铰接位没有做密封设计，如果是长期在露天高湿环境使用，需要给铰接衬套加注润滑脂，避免锈蚀导致折叠卡滞。很多人做这类支撑设计时会刻意增加多余的锁止结构，反而降低了折叠收纳的便利性，这套结构靠背索的张紧力和杆体的弯折角度实现自锁定，展开到位之后自然形成稳定受力结构，不需要额外操作锁扣，实际使用的流畅度会高很多。
