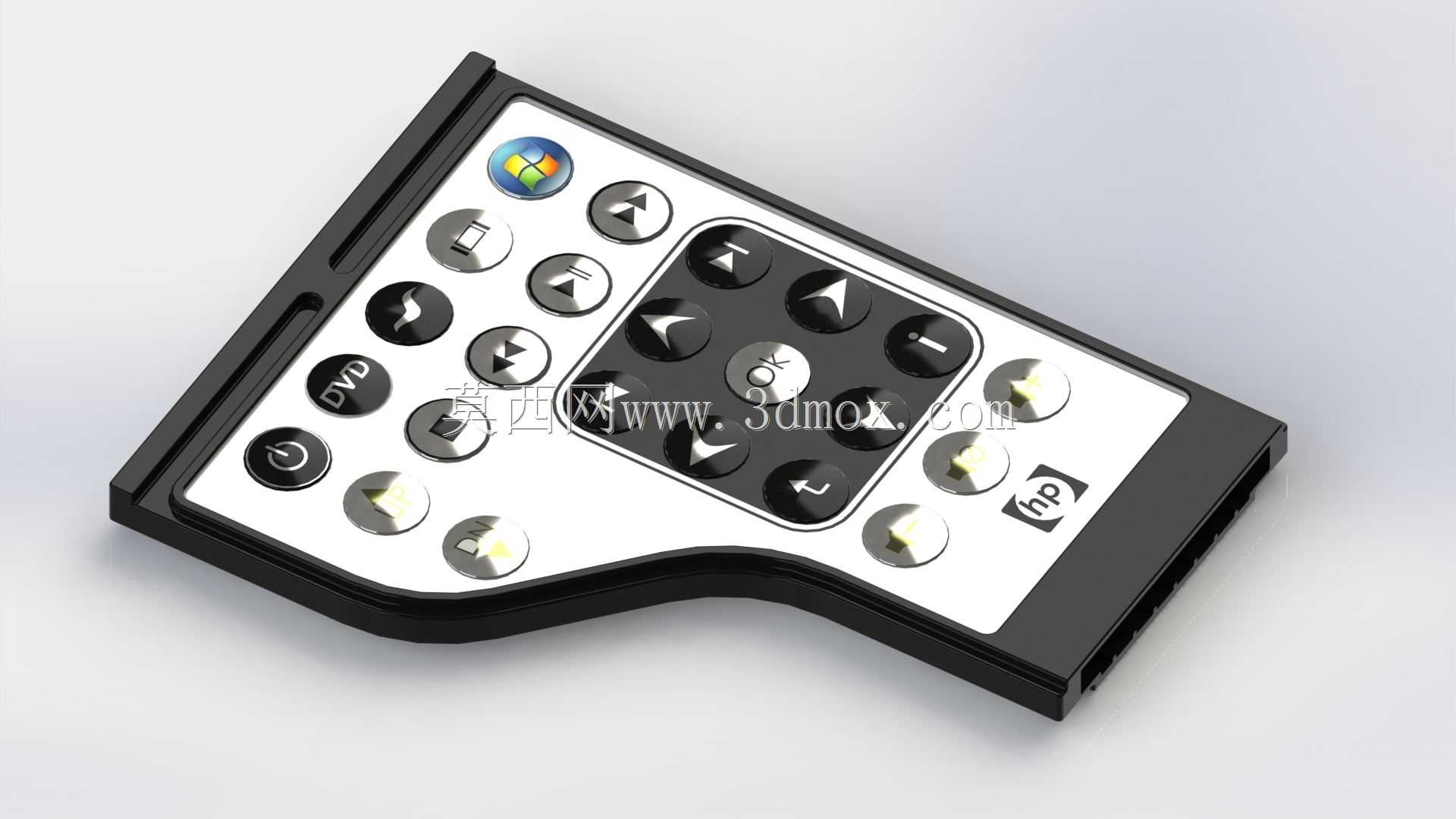

HP多媒体红外遥控控制器结构设计

　　这款HP遥控控制器主要面向台式机、家庭影院PC配套场景设计，作为红外信号发射终端，承担主机多媒体功能快捷操控、光盘播放控制、系统基础操作的信号输入职能，用户无需近身操作主机，在3-8米的有效红外传输范围内即可完成常用功能触发，适配客厅HTPC、会议室演示主机等需要远距离操作的使用场景，替代传统键鼠完成高频简单操作，降低场景化操作的动线成本。从结构设计逻辑来看，整体采用符合手持握持习惯的异形轮廓，没有采用传统遥控器的规整长条形结构，侧边做了贴合指腹的弧度收边，单手握持时食指、中指可自然搭放在侧边功能键区域，拇指覆盖核心方向控制区，长时间握持不会出现硌手的问题，整体轮廓的拔模角度控制在1.5度，上下壳采用卡扣加超声焊接的固定方式，

　　接缝处预留0.1mm的装配公差，避免长期使用后出现壳层松垮、缝隙进灰的问题。按键布局做了明确的功能分区，左上角区域设置系统电源键、Windows快捷启动键、DVD播放功能键，对应主机的基础系统操作与光盘播放场景；中部偏左区域设置音量加减、播放暂停、快进快退、菜单呼出等多媒体常用按键，按键采用圆形凸点设计，键帽表面做了细微的磨砂纹理，盲操作时可通过触感快速区分按键边界，避免误触；中部核心区域设置四向方向键与确认键，承担菜单导航、选项选择的核心操作职能，方向键采用一体式连体结构，按压行程控制在1.2mm，触发压力设定在60g，兼顾按压反馈与操作静音需求；右侧区域设置四个快捷功能键，对应常用的一键切换功能，按键排布间距保持在8mm以上，

　　避免相邻按键的误触发问题。外壳材质选用ABS+PC混合工程塑料，表面做了双色注塑处理，按键区域的银色面板与侧边黑色握持区形成明确的视觉分区，银色面板表面做了UV耐磨涂层，长期按键摩擦不会出现掉漆、划痕显影的问题，黑色握持区做了细咬花处理，提升手持时的摩擦力，避免手汗较多时出现滑脱问题。产品末端预留标准ExpressCard接口结构，可直接插入对应笔记本、主机的扩展卡槽内完成收纳，无需额外设置收纳仓，携带时可直接插在设备端避免遗失，接口部分的尺寸公差控制在0.05mm以内，插入后与设备卡槽保持紧密贴合，不会出现松旷晃动的问题。内部结构层面，PCB板采用异形裁切适配外壳轮廓，红外发射头设置在产品前端居中位置，发射角度覆盖水平120度、

　　垂直60度范围，确保不同角度下的信号传输稳定性，电池仓设置在背部壳层内，采用纽扣电池供电，电池接触片采用磷铜材质镀镍处理，长期使用不会出现氧化接触不良的问题，按键下方采用锅仔片作为触发元件，额定按压寿命达到100万次以上，满足高频使用的寿命要求。安装与适配层面，这款控制器无需额外固定结构，手持使用时无安装要求，收纳状态下直接插入主机对应扩展槽即可，插入深度控制在35mm，外露部分与设备外壳保持齐平，不会突出影响设备整体外观，整体重量控制在45g以内，长时间手持操作不会产生负重感，外形最宽处为58mm，最窄处为32mm，整体长度为125mm，厚度为12mm，适配绝大多数成年人的手掌握持尺寸。从实际使用的可靠性来看，外壳做了1.2米自由跌落的结构强化，边角位置做了加厚筋位处理，日常使用中意外跌落不会出现壳层开裂、按键错位的问题，按键区域做了防泼溅设计，少量液体泼溅时可顺着壳层接缝的导流槽排出，不会直接渗入内部PCB板造成电路短路，适配家庭、会议室等复杂使用环境的可靠性要求。
